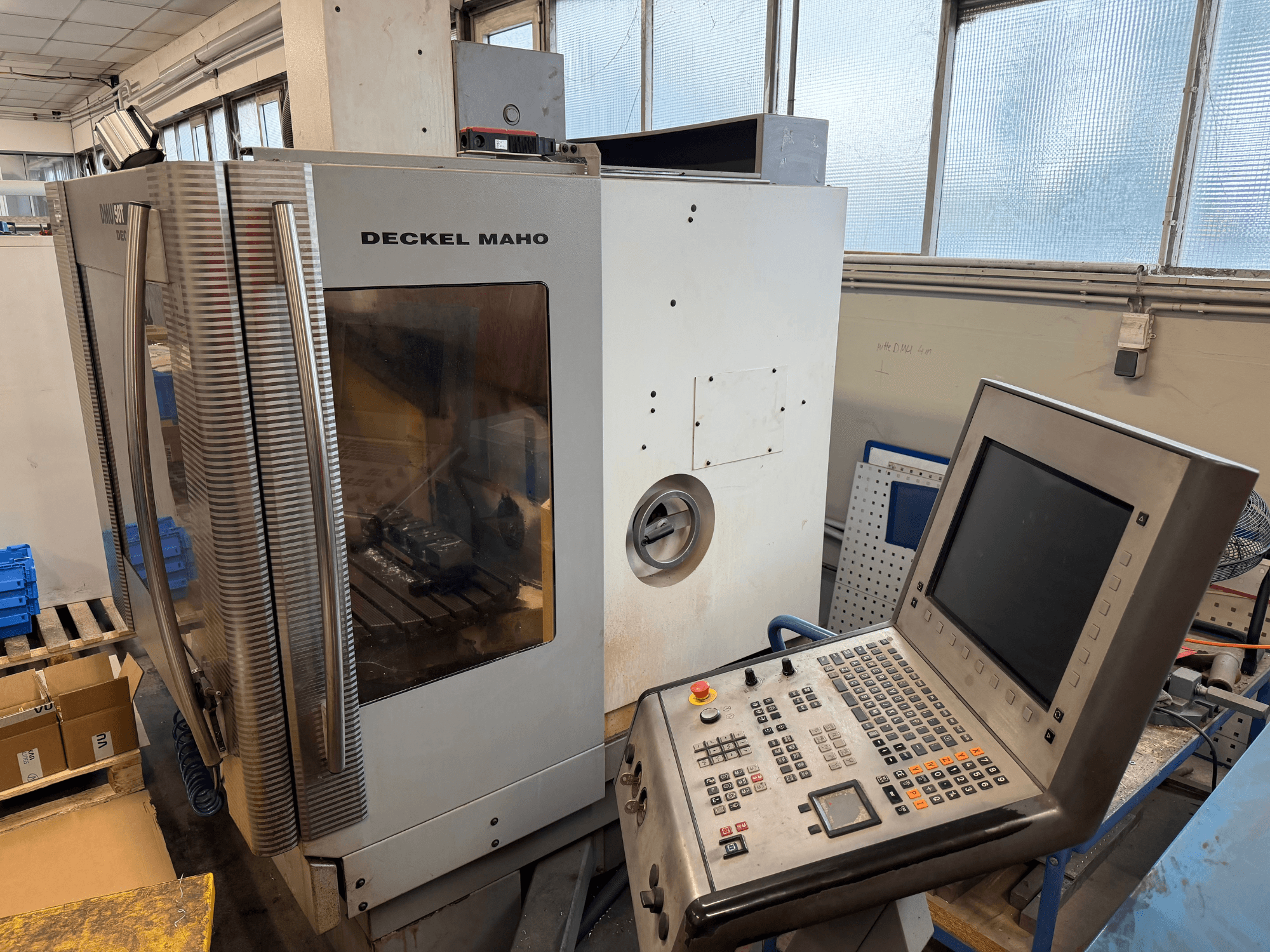

DECKEL MAHO - DMU 50TDE-MIL-DEC-2003-00007

- Діапазон частоти обертання головного приводу: 20 — 9 000 об/хв (безступінчате регулювання)

- Потужність головного приводу (100 % тривалості роботи): 9 кВт

- Потужність головного приводу (40 % робочого циклу): 13 кВт

- Патрон: SK 40 DIN 69871

- Витяжний штифт: DIN 69872 або ISO 7388/2 тип A

- Ємність магазину для зміни інструментів: 16 гнізд

- Макс. діаметр інструменту: 80 мм (130 мм, якщо сусідні гнізда вільні)

- Макс. довжина інструменту від кінчика шпинделя: 290 мм

- Макс. вага інструменту (автоматична заміна): 6 кг

- Макс. загальна вага інструментів у магазині: 80 кг

- Площа затискної поверхні жорсткого столу: 700 × 500 мм

- Діапазон повороту столу (ось B): +95° / -10°

- Діапазон обертання столу (вісь C): 360°

- Макс. допустиме навантаження на стіл: 200 кг

- Швидкість подачі (X, Y, Z): безступінчасте регулювання до 10 000 мм/хв

- Швидкісний хід (X, Y, Z): 12 м/хв

- Роздільна здатність введення (X, Y, Z): 0,001 мм

- Допуск позиціонування (X, Y, Z): 0,010 мм

- Робоча напруга: 400 В змінного струму (+6 % / -10 %), 3N/PE, 50/60 Гц

- Споживання потужності (100 % робочого циклу): 17 кВА

- Номінальний струм (100 % робочого циклу): 28 А

- Рекомендований мережевий запобіжник: 35 А

- Тиск у пневматичній системі: 5,5–8,0 бар

- Витрата стисненого повітря (без продувки інструменту): 7 м³/год

- Витрата стисненого повітря (з подачею повітря на інструмент): 20 м³/год

- Макс. вага установки (верстат + заготовка + інструменти + охолоджуюча рідина): приблизно 3 400 кг

- Комплект поставки: електронне маховикове колесо HR 410 (опція), централізована система змащення, агрегат охолодження, тримач списку інструментів на стінці корпусу
