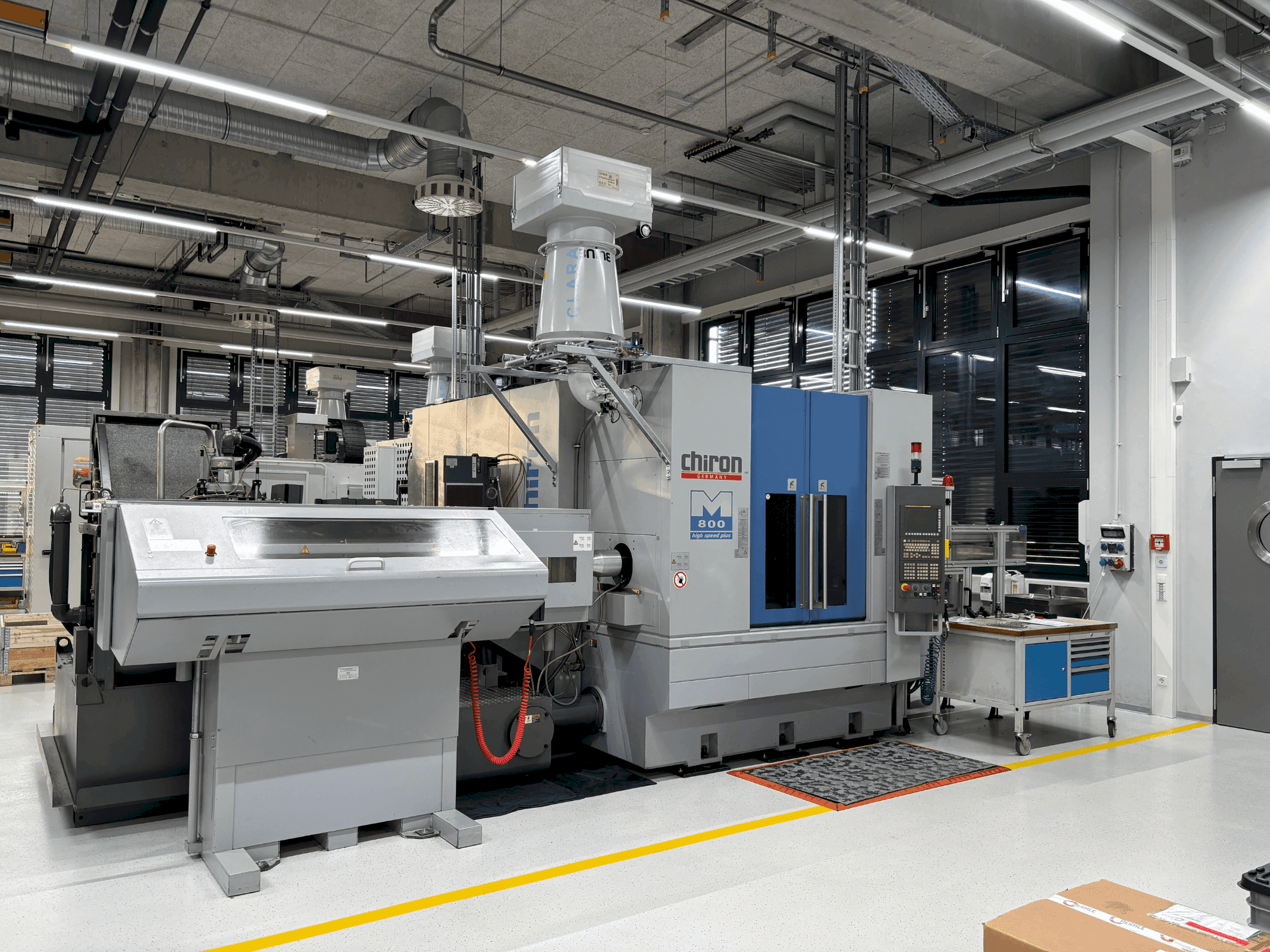

CHIRON - Mill 800DE-MIL-CHI-2007-00004

Додаткове обладнання

• Приблизно 20 тримачів для інструментів в комплекті
• Навантажувач брусів короткий
• Стрічковий транспортер паперової стружки Knoll HL450/900

Переваги машини

Технічні переваги машини

• Поворотна головка
• Внутрішня система охолодження
• Hsk-a-63
• Максимальний діаметр буде: 65 мм / доступні цанги до 50 мм

Додаткова інформація

Верстат все ще під напругою // Привід головного шпинделя з двигуном змінного струму/ Потужність: 7,5 кВт (100 % ED), 22,5 кВт (10 % ED) Діапазон частоти обертання: 20 - 9 000 хв¹/ Крутний момент: 140 Нм/ Пристрій для зміни інструменту: 24 позиції інструменту (з можливістю розширення до 92 з додатковим магазином) Хвостовик інструменту: крутий конус 40 DIN 69871/72/ Діаметр інструменту макс.: 75 мм (160 мм з вільними сусідніми позиціями)/ Час зміни інструменту: прибл. 1,5 с (час між стружками: 5,0 с)/. Робоча зона: Стартовий стіл з піддоном для стружки (площа затиску: 1 400 × 550 мм²)/. Максимальне навантаження на стіл: 1 200 кг/ Система управління/ Тип керування: FANUC 18i MB5 (5-осьове керування траєкторією руху)/ Пам'ять програм: 256 КБ (з можливістю розширення до 512 КБ)/. Функції: Цикли свердління та фрезерування, 3D-інтерполяція, компенсація радіуса інструмента, макропрограмування/ Інтерфейси: RS232C, карта пам'яті PCMCIA/. Високошвидкісний пакет (опція) Швидкість швидкого переміщення: 60 м/хв (X/Y/Z) Діапазон швидкості: 20 - 12 000 хв¹/ Час від стружки до стружки: прибл. 2,9 с Поворотна 5-осьова головка (опція)/ Поворотна головка по 5 осях (опція) Моторний шпиндель: Потужність: 25 кВт (100 % ED), 40 кВт (10 % ED) Діапазон частоти обертання: 20 - 20 000 хв¹/ Тримач інструменту: HSK-A 63 Поворотна вісь: Діапазон переміщення: ±100°/ Часткова точність: ±10"// Часткова точність: ±10"// Крутний момент приводу: 280 Нм/ Подача ЗОР та стружки/ Стандартна система охолодження: Ємність бака: 200 л/ Продуктивність насоса: 80 л/хв при 1,5 бар/ Опція охолодження HP (70 бар): Витрата: від 20 л/хв (30 бар) до 11 л/хв (70 бар)/. Конвеєр для відведення стружки (опція): Скребкова стрічка з контейнером (150 л) Вимірювальна техніка Вимірювальний датчик Renishaw (OMP 40): Автоматичне вимірювання заготовки та компенсація верстата/ Рубінова кулька Ø 4 мм/ Підключення до електромережі та навколишнє середовище/ Електроживлення: 400/230 В ±10%, 50 Гц Стиснене повітря: мін. 6 бар/ Температура навколишнього середовища: 10-40 °C/ Додаткове обладнання: Задній магазин: 92 позиції інструменту/ Обробка прутків: Токарний шпиндель для прутків до Ø 65 мм/ ЧПК супорт для подачі прутка (60 м/хв) Автоматичне змащення консистентним мастилом/ Автоматичний завантажувач для коротких прутків (ILS-RBK-10012)
