Biglia - B436 Y2IT-TUR-BIG-2017-00001

Name: Biglia B436 Y2
Brand: Biglia
SKU: IT-TUR-BIG-2017-00001
Price: 90000 EUR
Availability: InStock

90.000 €

ціна на гіндумак

(Ex works)

отримати офіційну пропозицію

Відвідайте машину

зробити зустрічну пропозицію

Завантажити PDF

Маєте додаткові запитання? Зв'яжіться з нами.

Alessandro Martini

+49 162 585 84 48

a.martini@gindumac.com

Натисніть

GINDUMAC
Продукти
Верстати
➤ Продаж вживаних Biglia B436 Y2 | gindumac.com

Показати мовою оригіналу

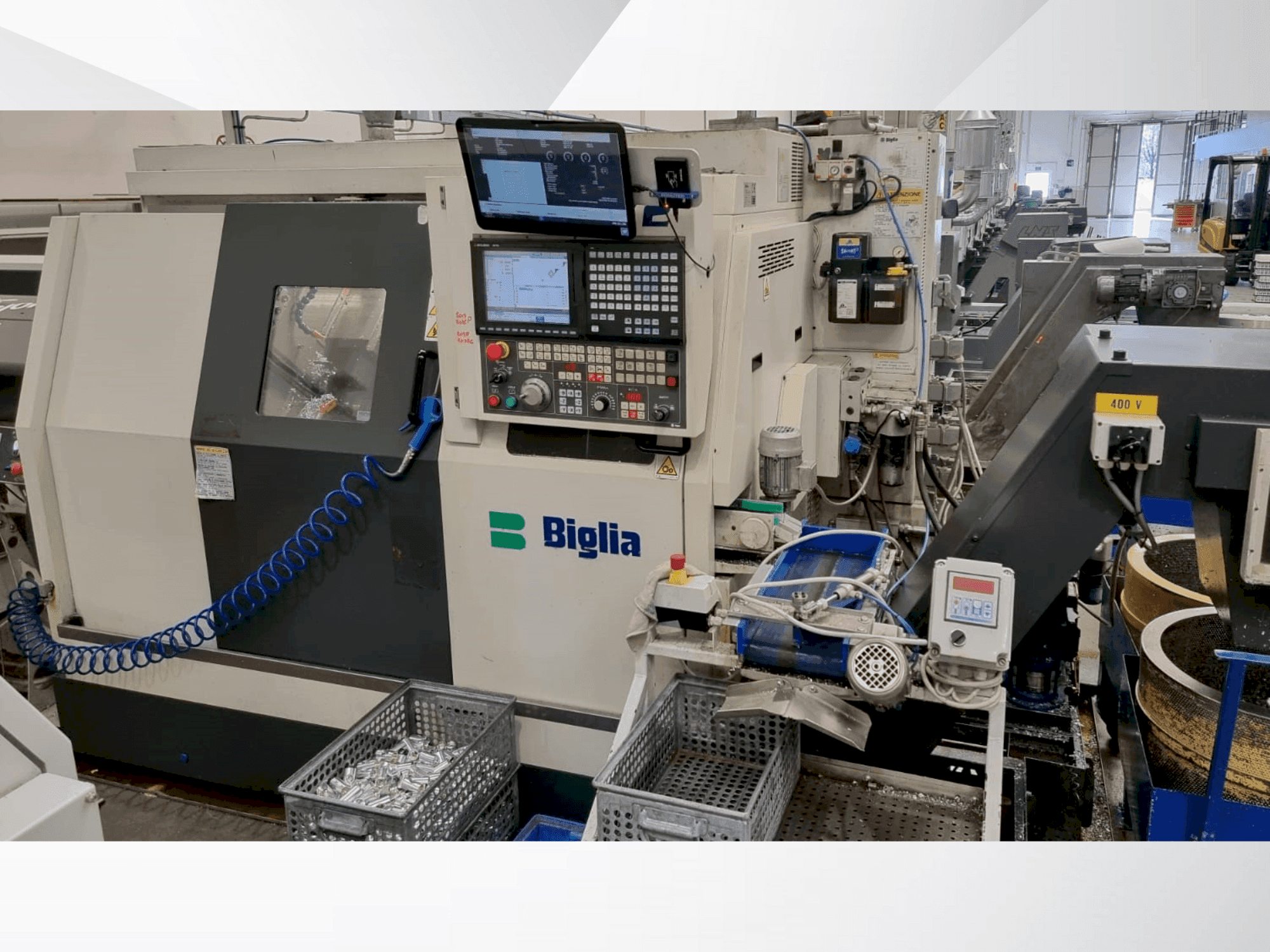

Цей 8-осьовий горизонтальний токарний верстат Biglia B436 Y2 був виготовлений у 2017 році. Він має потужну потужність 40 кВт і високошвидкісний шпиндель зі швидкістю 7000 об/хв. Максимальний діаметр токарної заготовки становить 36 мм, а діаметр прохідної труби - 37,5 мм. Він оснащений ЧПК Mitsubishi M730 VS-L та панеллю керування Biglia. Верстат Biglia B436 Y2 ідеально підходить для прецизійної обробки. Зв'яжіться з нами для отримання більш детальної інформації про цей горизонтальний токарний верстат.

Огляд

бренд: Biglia
рік: 2017
МОДЕЛЬ: B436 Y2
тип програми: Поворот.
Місцезнаходження: Італія
тип машини: Горизонтальний токарний верстат
доступність: Негайно.
марка блоку управління: MITSUBISHI

Технічна інформація - Biglia B436 Y2

Загальні дані

Ширина вимірювань: 1515 mm
Глибина вимірювань: 3687 mm
Висота вимірювань: 1992 mm
Вага машини: 4700 kg

Блок управління

Бренд: MITSUBISHI
Модель: M730 VS-L

Головний привід

Діапазон частоти обертання шпинделя: 7000 rpm 1/MIN
Потужність двигуна шпинделя: 11 kW

Рух

X-ВІСЬ Рух: 85 MM
Y-ВІСЬ Рух: 50 MM
Z-ВІСЬ Рух: 300 MM

Додаткове обладнання

- Тримач інструменту / Револьвер 1 на 8 позицій інструменту / Система інструментів з циліндричним хвостовиком 25 x 48 мм / Револьвер 2 на 6 позицій інструменту.
- Конвеєр для стружки: Висота вивантаження 650 мм / Гідравлічна система: Швидкість подачі 19 л/хв. / Тиск в системі 90 бар.
- Заправний об'єм 50 літрів / Система охолодження: витрата 40 л/хв / Тиск в системі 4 бар / Заправний об'єм 210 літрів.
- Пристрій подачі матеріалу: Діаметр стрижня макс. 52 мм.
- Хід подачі макс. 80 мм / Сила подачі 3000 Н / Пристрій виштовхування для синхронізованого шпинделя: хід виштовхування 40 мм.
- Гідравлічний пристрій виштовхування та промивання: хід виштовхування 40 мм / Пристрій для зворотного свердління: макс. 5 стаціонарних інструментів.
- Макс. 3 нерухомих і 2 приводних інструмента / Частота обертання 6000 хв-1. / Крутний момент 8 Нм / Отвір для кріплення інструменту 25 мм.

Додаткова інформація

Переваги машини

Технічні переваги машини:
- - Вісь x: 85 мм (вісь x₁), 85 мм (вісь x₂), 170 мм (вісь x₃) / вісь y: 50 мм (+25/-25) (вісь y₁), 50 мм (+25/-25) (вісь y₂) / вісь z: 300 мм (вісь z₁), 300 мм (вісь z₂), 340 мм (вісь z₃).
- - Гідравлічна система: об'єм бака: 25 л / потужність двигуна: 2,2 кВт / максимальний тиск: 40 бар.
- - Система змащення: об'єм бака: 3 літри / машина сертифікована ce.
- - Моторизована передача револьверної головки: потужність двигуна шпинделя інструменту: 2,2 кВт.
- - Максимальний крутний момент: 22 нм.
- - Діаметр розточувальної планки: 20 мм.
- - Револьверні головки:стійка для інструментів сумісна з тримачами для інструментів типу: biglia. / Розміри хвостовика інструменту: 16x16 мм. / діаметр розточувальної планки: 20 мм.

Додаткова інформація

- Потужність: 40 кВт, 70 А. Панель управління: BIGLIA. Живлення: 400В 50Гц. Робочий діапазон: Максимальний діаметр точіння прутка: 36 мм. Діаметр труби для проходження прутка: 37,5 мм. Головний шпиндель: Максимальна швидкість: 7000 об/хв. Тип фланця шпинделя: 115 мм. Отвір під шпиндель: 46 мм. Внутрішній діаметр трьох передніх підшипників: 75 мм. Потужність двигуна шпинделя: 11 кВт. Постійна потужність двигуна шпинделя: 7,5 кВт. Постійна потужність від: 1700 об/хв. Максимальний крутний момент: 62 Нм. Штовхаюча секція циліндра замикання цангового патрона: 75 см². Хід циліндра замикання цангового патрона: 26 мм. Регульоване зусилля зажиму від 5 до 30 Бар. Максимальне зусилля затиску: 2250 даН. Контршпиндель: Максимальна швидкість: 7000 об/хв. Тип фланця шпинделя: 115 мм. Отвір під шпиндель: 46 мм. Внутрішній діаметр трьох передніх підшипників: 75 мм. Потужність двигуна шпинделя: 11 кВт. Постійна потужність двигуна шпинделя: 7,5 кВт. Постійна потужність від: 1700 об/хв. Максимальний крутний момент: 62 Нм. Штовхаюча секція циліндра замикання цангового патрона: 75 см². Хід циліндра замикання цангового патрона: 26 мм. Регульоване зусилля зажиму від 5 до 30 Бар. Максимальне зусилля затиску: 2250 даН. Верхній поперечний супорт: Вісь Z₁ (поздовжній супорт): Максимальний хід: 300 мм. Діаметр/крок гвинта: 25/10 мм. Максимальна швидкість: 30 м/хв. Вісь X₁ (поперечний супорт): Максимальний хід: 85 мм. Діаметр/крок гвинта: 25/10 мм. Максимальна швидкість: 15 м/хв. Вісь Y₁ (вертикальний супорт): Максимальний хід: 50 мм (+25/-25). Діаметр/крок гвинта: 25/5 мм. Максимальна швидкість: 15 м/хв. Нижній поперечний слайд: Вісь Z₂ (поздовжній супорт): Максимальний хід: 300 мм. Діаметр/крок гвинта: 25/10 мм. Максимальна швидкість: 30 м/хв. Вісь X₂ (поперечний супорт): Максимальний хід: 85 мм. Діаметр/крок гвинта: 25/5 мм. Максимальна швидкість: 15 м/хв. Вісь Y₂ (вертикальний супорт): Максимальний хід: 50 мм (+25/-25). Діаметр/крок гвинта: 25/5 мм. Максимальна швидкість: 15 м/хв. Поперечний супорт контршпинделя: Вісь Z₃ (поздовжній супорт): Максимальний хід: 340 мм. Діаметр / крок гвинта: 25/10 мм. Максимальна швидка швидкість: 30 м/хв. Вісь X₃ (поперечний супорт): Максимальний хід: 170 мм (+85/-85). Діаметр гвинта: 25/5 мм. Максимальна швидкість: 15 м/хв.

*Можливі розбіжності між наведеними даними та фактичними значеннями
