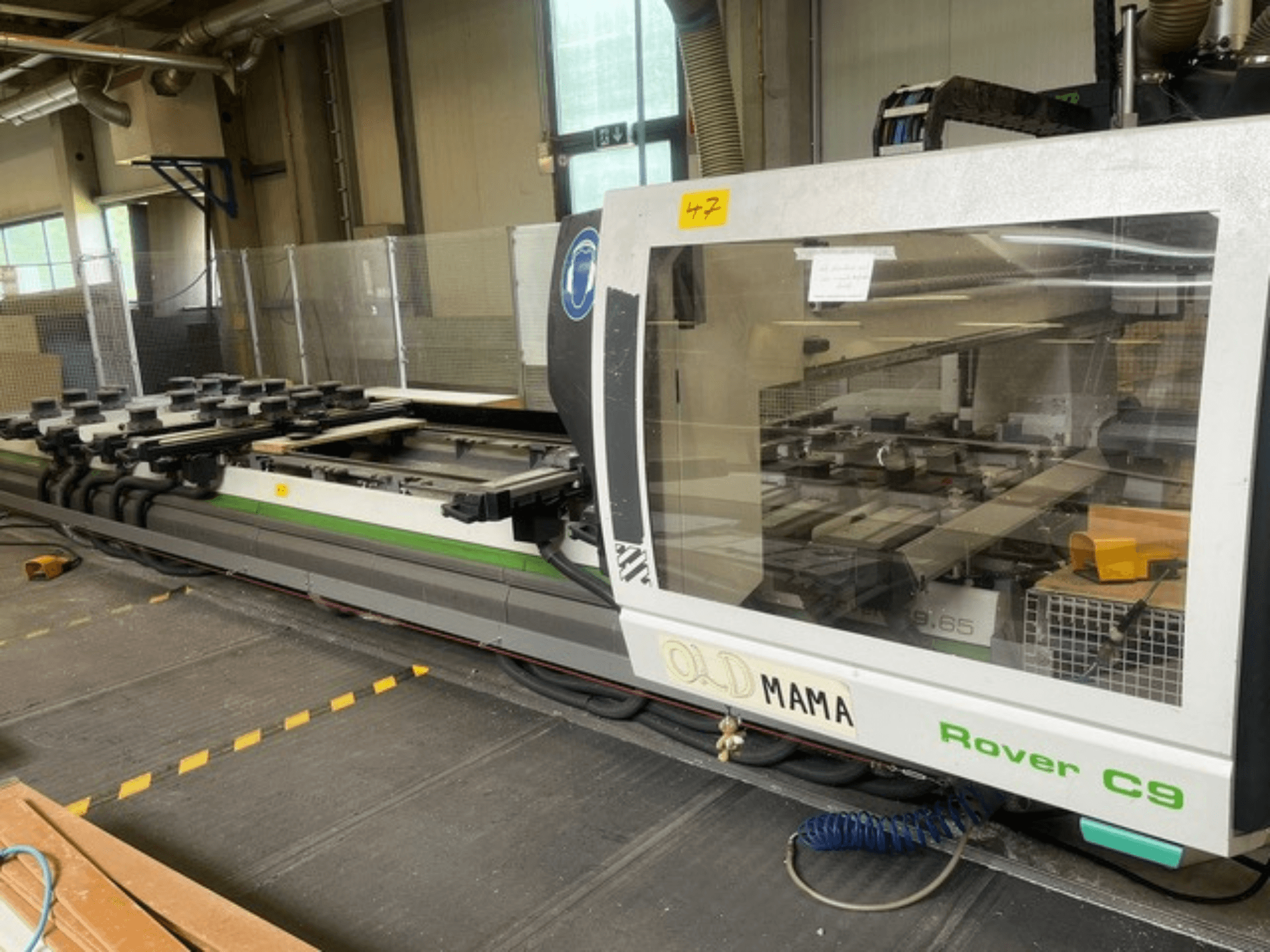

BIESSE - Rover C 9.65DE-CNC-BIE-2006-00001

• Привід по осі X: рейковий

• Привід по осі Y: кулькова гвинтова пара

• Привід по осі Z: шарико-гвинтова пара

• Напрямні: лінійні напрямні з рециркуляційними шарикопідшипниковими блоками

• Двигуни: безщіткові двигуни з цифровими приводами

• Формати програмування: DXF і CID3

• Тип головного шпинделя: обробний блок з 5 інтерполюючими осями

• Потужність шпинделя S1: 8 кВт при 12000 об/хв

• Потужність шпинделя S6: 9 кВт при 12000 об/хв

• Максимальна частота обертання шпинделя: 22000 об/хв

• Інструментальний інтерфейс: HSK F63

• Обертання по осі С: 360° безперервний

• Швидкість по осі С: 13,5 об/хв

• Обертання осі В: ±100° (позиціонування) / ±98° (інтерполяція)

• Швидкість обертання осі В: 13,5 об/хв

• Швидкість подачі по осі Z: 30 м/хв

• Вакуумна система: багатозонний вакуум з підключенням з обох сторін

• Продуктивність вакуумного насоса: 250 м³/год (50 Гц) / 300 м³/год (60 Гц)

• Робочий стіл: Система ATS з модульними опорами

• Кількість опор для заготовок: 10

• Кількість тримачів модулів: 40

• Розмір модуля: 132 x 132 x H41,5 мм

• Розмір вакуумного модуля: 132 x 146 x H74 мм / 132 x 54 x H74 мм

• Загальна висота модуля: 115,5 мм

• Система затиску: вакуумна та пневматична (Uniclamp опціонально)

• Сила затиску Uniclamp: 220 кг при 7 бар

• Мінімальна довжина заготовки (Uniclamp): 140 мм

• Свердлильний блок: BH 42 L

• Вертикальні свердлильні шпинделі: 29

• Горизонтальних свердлильних шпинделів: 6 (подвійний вихід)

• Діаметр пазової пили: 120 мм

• Частота обертання свердлильного шпинделя: до 6000 об/хв

• Зміна інструменту: ланцюговий тип

• Місткість пристрою для зміни інструменту: 22 позиції

• Відстань між інструментами: 180 мм

• Максимальний діаметр інструменту (при повному завантаженні) 175 мм

• Максимальний діаметр інструменту (одинарний) 250 мм

• Максимальна довжина інструменту: 268 мм

• Максимальна вага інструменту: 7,5 кг

• Загальна вага інструменту: 100 кг

• Зміна патрона: 1 позиція

• Максимальна вага інструменту, що піднімається: 8 кг

• Електроживлення: 380/400/415 В 50/60 Гц

• Інвертор для шпинделя: до 14 кВт

• Система охолодження: рідинний блок охолодження для електрошпинделів (1600 Вт)

• Система змащення: автоматичне централізоване змащення

• Система безпеки: відповідає вимогам CE з захисними килимками, огорожами та аварійними зупинками

• Видалення стружки: вбудований конвеєр для видалення стружки

У 2023 році верстат отримав нову 5-осьову шпиндельну головку HS552 A HD 0S2 + ES360 F63 9 кВт
