BAZHOU - Wanxin RO-OTH-BAZ-2021-00001

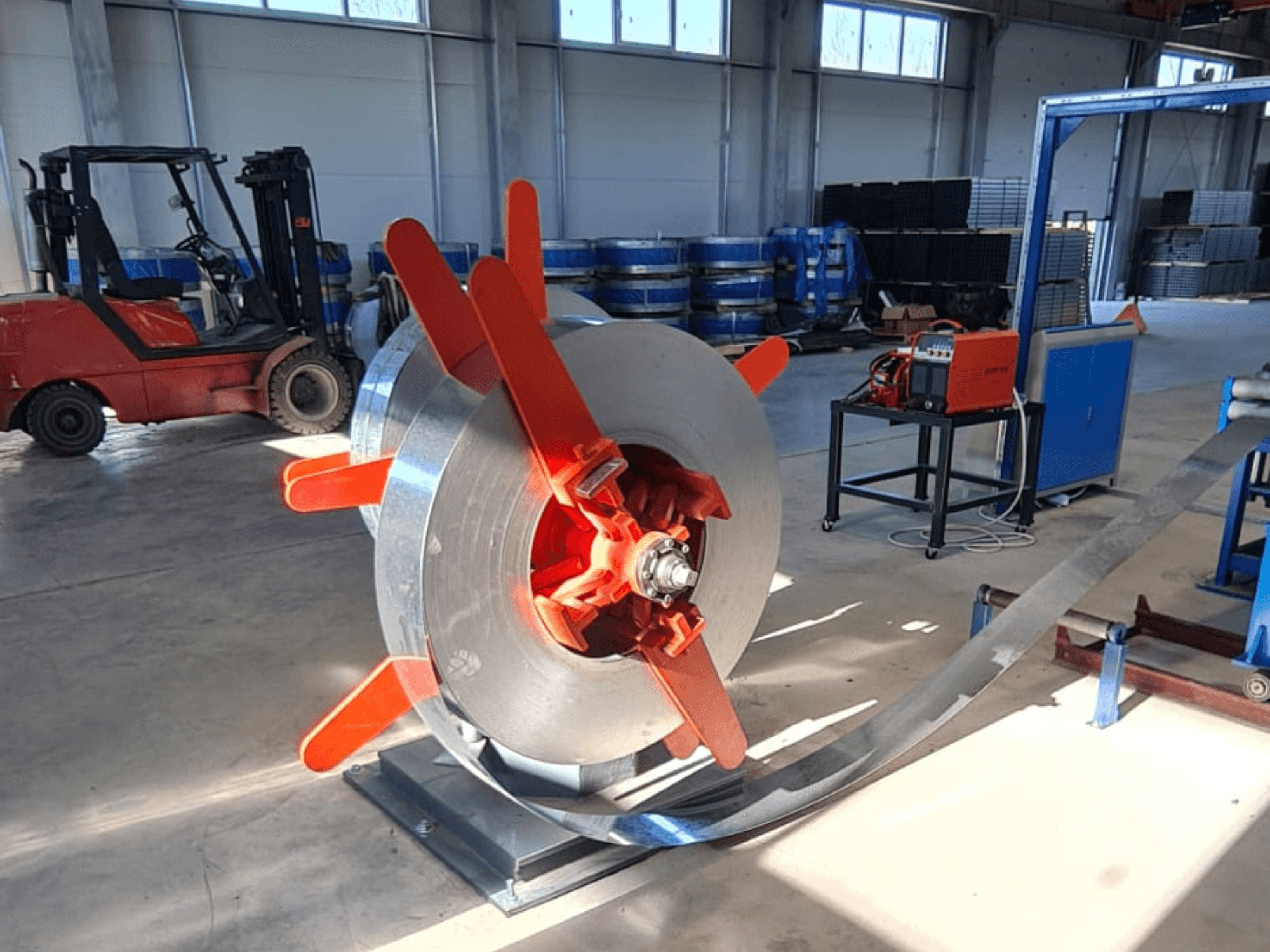

• Двостанційний розмотувач

  • Функція: Пасивно розмотує котушку

  • Конструкція: Двопозиційна з обертанням на 180°; ручне розкладання

  • Перевага: Швидке завантаження, проста експлуатація

• Гідравлічний зсувний та стиковий зварювальний апарат

  • Функція: Обрізає передні/задні кінці смуг, центрує та повторно зварює

  • Конструкція: Ручні гідравлічні ножиці зі стрілою; передні/задні притискні ролики; передні/задні центрувальні ролики; зварювальний пристрій

  • Метод різання: Гідравлічні ножиці

  • Метод пресування: Двоциліндровий прес

  • Метод зварювання: Ручне зварювання

• Котушковий акумулятор

  • Призначення: Забезпечує безперервне виробництво під час зміни смуг

  • Конструкція: Рамна з рухомими та нерухомими рамами (в т.ч. пристрій подачі)

  • Швидкість подачі: макс. 120 м/хв

  • Швидкість накопичення: макс. 200 м/хв

  • Довжина смуги, що зберігається: 200-400 м

  • Двигун притискного ролика: AC 11 кВт

• Формувальна та калібрувальна машина

  • Робоча висота +850 мм

  • Потужність головного приводу: Двигун змінного/постійного струму 160 кВт, 1000-2000 об/хв; редуктор: зубчастий; коробка передач: спірально-конічна

  • Введення/формування: Пасивна 5-валкова правильна машина; вертикальні валки для подачі смуги; формування за допомогою 7 горизонтальних + 8 вертикальних клітей

  • Направлення/пресування/зачистка/охолодження/калібрування: 6 горизонтальних + 5 вертикальних клітей; 1 кругла калібрувальна кліть

  • Кругла калібрувальна кліть: 1 згладжувальний пристрій; 2 сторони з 8 валками (по 4 на кожній стороні); валки Ø30 мм, 40Cr, загартовані/загартовані/загартовані

  • Горизонтальний вал: Ø60 мм, позиція підшипника 55, матеріал 40Cr; поверхневе загартування HRC 50-55

  • Вертикальний вал: Ø40 мм, матеріал 40Cr, загартований/загартований/загартований

  • Повзун на підшипниках: Кована сталь 45#

  • Тип стенду: Портальний; ширина відкривання 120 мм; горизонтальне притискання стійки регулюється за допомогою черв'ячної передачі

  • Матеріал стійок: Зварні, відпалені зі старінням

  • Вал притискного ролика: Ø50 мм, 2 ролика, ручне гвинтове регулювання

  • Направляючий вал: Ø40 мм

  • Ніж для видалення задирок: 2 шт (1 використовується, 1 запасний)

• Охолоджувальний бак: У комплекті

• Холодна пила (тип КК-5-50)

  • Функція: Ріже труби на задану довжину зі швидкістю лінії

  • Діаметр труб: Круглі Ø16-63,5 мм (і відповідні квадратні/прямокутні)

  • Довжина різання: 1-6 м

  • Товщина матеріалу: 0,6-2,5 мм

  • Двигун пилки: 11 кВт змінного струму з частотним перетворювачем

  • Двигун подачі: 2,9 кВт сервопривід (Yaskawa)

  • Привідний двигун: 11 кВт сервопривід (Yaskawa)

  • Режим подачі: Сервопривід з багатоступеневою швидкістю

  • Швидкість копіювання: макс. 110 м/хв

  • Затиск: Пневматичний

  • Пиляльний диск: Ø400 мм

  • Пильний редуктор: Модель КК-80

  • Хід пилки (довжина стійки): 3 m

Примітка

• Технічні дані та описи взяті з оригіналу підтвердження замовлення і носять виключно інформаційний характер; вони не є обов'язковими до виконання.

Додаткове обладнання

• Конвеєр, стіл та пакувальна машина

  • Функція: Автоматична передача труб від стана до столу; пакування в шестигранні бухти

  • Довжина роликового шляху: 16 м

  • Привід: 1 двигун YCT200-4A, 5,5 кВт
