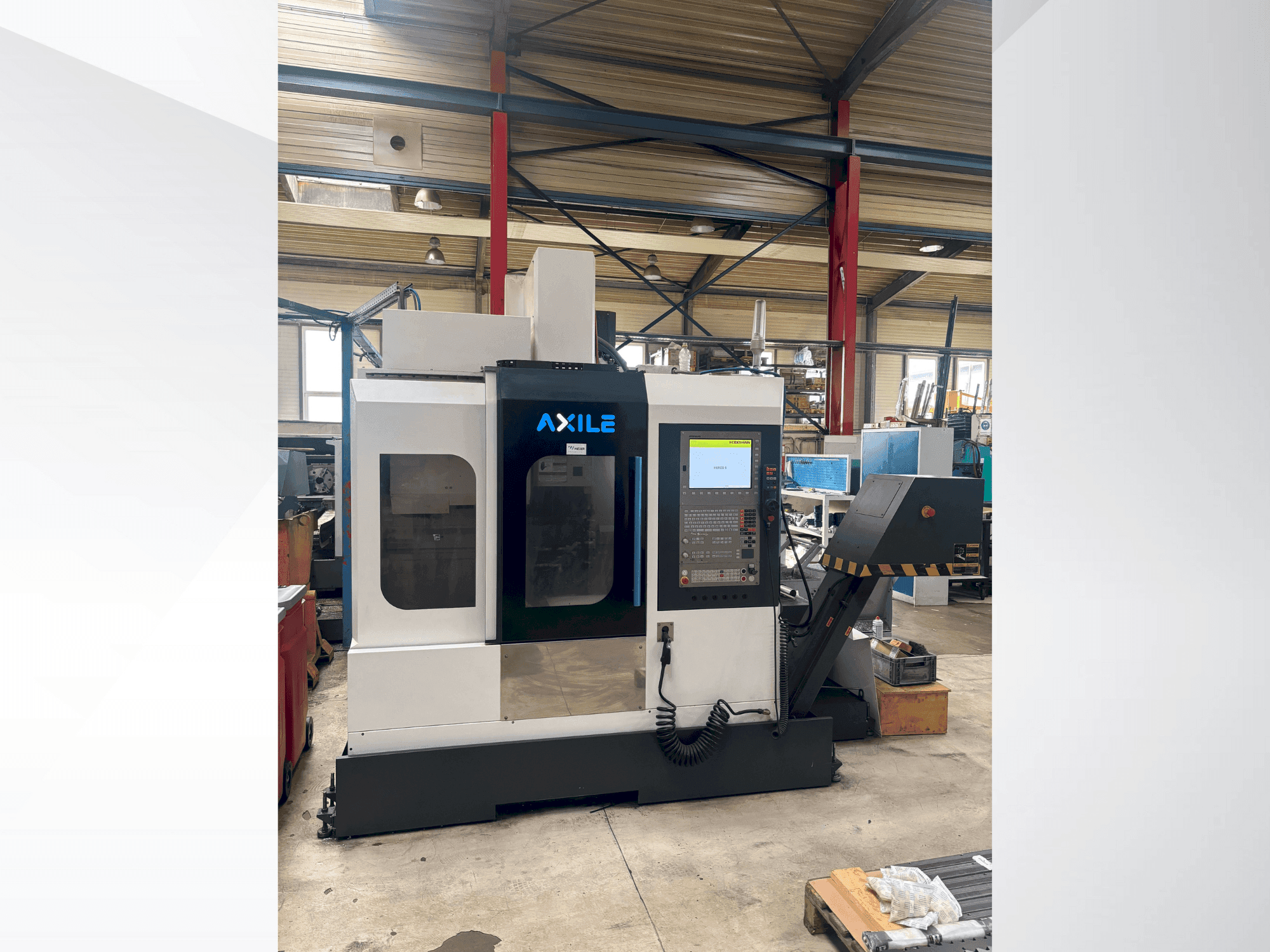

AXILE - V4AT-MIL-AXI-2019-00001

Додаткове обладнання

• Т-подібні пази: 16 × 100 мм (4 шт.)
• Частота обертання: Стандартна: 12000 об/хв /Додатково: 18000 об/хв або 24000 об/хв
• Потужність двигуна: Heidenhain: 10/12,5 кВт /Siemens: 10,5/15,8 кВт /Fanuc: 11/15 кВт / Опціонально: 20 кВт
• Контроль осьової точності (AAC) / Контроль вібрації шпинделя (SVS) / Контроль позиціонування з підказками (TPC)
• Стандартно: 30 або 32 інструменти / Додатково: 40 інструментів
• Тримач інструменту: BT / CAT / DIN 40 / HSK 63 / Час зміни (від інструмента до інструмента): 1,55 с (50 Гц) / 1,31 с (60 Гц)
• Максимум. Розміри інструменту: Діаметр: Ø75 мм (Ø125 мм з порожнім сусіднім відсіком) / Довжина: 300 мм / Вага: 7 кг
• Тип пристрою для зміни інструменту (ATC): Зміна руки
• Лінійний шпиндель ISO40 (12000 об/хв, з функцією CTS) / Масляний радіатор шпинделя / Зміна інструменту на руці (30/32 інструменти)
• Бак для охолоджуючої рідини (20 бар) / Скребковий транспортер стружки / Лінійний енкодер для всіх 3 осей / Пристрій зворотного промивання / Промивний пістолет / Теплообмінник / Підготовлена 4-а вісь (схема перемикання)

Переваги машини

Технічні переваги машини

• Стіл: розмір: 770 × 410 мм / висота: 820 мм / макс. Навантаження: 400 кг
• Точність: точність повторення (x/y/z): ±0,01 мм / точність позиціонування: 0,01 мм на 300 мм / швидкість подачі (швидке переміщення): 36 м/хв (x/y/z)
• Напрямні: лінійні напрямні (кулька 35 мм) x: 300 мм / відстань y: 300 мм / відстань z: 400 мм / відстань 620 мм /відстань z: 400 мм/ відстань
• Привід осей: рециркуляційні кулькові гвинти: Ø32 × p12 × c3 (для x, y, z)
• Макс. Вага вантажу: 160 кг (стандарт) / 200 кг (опція)
• Площа приміщення: 3195 × 1910 мм
• Відстань від центру шпинделя до захисного кожуха осі z: 475 мм / носової частини шпинделя до столу: 100-550 мм
