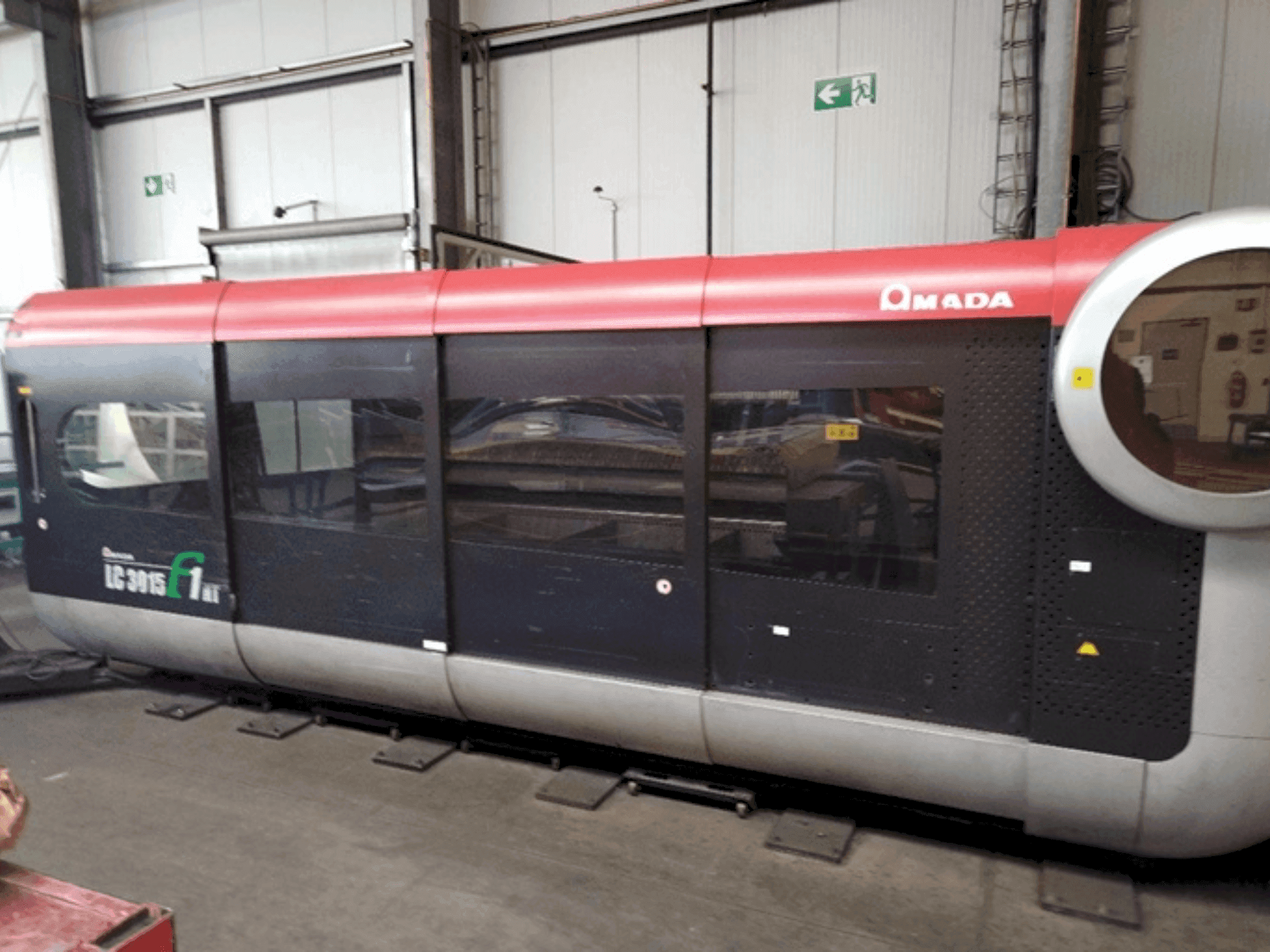

AMADA - LC 3015 F1 NTDE-CUT-AMA-2009-00001

Переваги машини

Технічні переваги машини

• Потрібна потужність: 98 ква
• Потужність: 4 кВт
• Лазерний резонатор: af4000i-b
• Трансформатор: marx tg 516

Додаткова інформація

Машина з транспортним ящиком (Д х Ш х В): 7120×3150×2370 мм Вага (з транспортним ящиком): 13 500 кг Лазерний резонатор (Д х Ш х В): 2460×1140×1965 мм Вага лазерного резонатора: 1 300 кг Комбінований блок (Д х Ш х В): 2332×1638×2201 мм Вага комбінованої установки: Приблизно 1 750 кг Трансформатор (Д х Ш х В): 950×800×950 мм Вага трансформатора: 484 кг Зміна піддонів (Д х Ш х В): 3868×2352×1010 мм Вага палетозмінника (без підйомних кульових опор): 2 450 кг Вага змінного перевантажувача палет (з підйомними кульовими опорами [опція]): 3 500 кг Електричні підключення Загальна потужність підключення системи: 400 В / 127 КВА Підключення живлення трансформатора: 400 В / 89 кВА / 160 А Комбіноване підключення живлення агрегату: 400 В / 38 кВА / 55 А Підключення живлення лазерного резонатора: 200 В / 55 кВА Підключення живлення системи керування та приводів: 200 В / 34 кВА Робоча напруга: 3×400 В (±10%)/ПЕ/50 Гц Макс. Споживаний струм: 55 А Номінальна потужність трансформатора: 89 кВА Номінальна первинна напруга трансформатора: 3×400 В (±10%) Номінальна вторинна напруга трансформатора: 3×200 В Номінальний первинний струм трансформатора: 132 А Номінальний вторинний струм трансформатора: 257 А Потреба в стисненому повітрі та газі Загальна потреба в стисненому повітрі (повітря, що не використовується як газ для різання): 7 бар; 69,6 м 3/год Загальна потреба в стисненому повітрі (повітря, що використовується як газ для різання): Макс. 9,7 бар; 132,6 м 3/год Стиснене повітря для машинних функцій ("Охолоджувальне різання" та "Масляний струмінь"): 6 бар; 18 м 3/год Стиснене повітря для "ECO CUT": 6 бар; 18 м 3 /год Стиснене повітря для системи димовидалення DELTAComp 1500-8/9: 5 бар; 5,6 м 3/год Споживання лазерного газу: 10 літрів на годину Гази для різання: Необхідні кисень, азот і стиснене повітря (якщо використовується як газ для різання). Вимоги до навколишнього середовища та місця розташування Температура в робочій кімнаті: від +15 до +35 °C Висота приміщення: Не менше 4 м Освітлення: Не менше 500 люкс Вологість: Менше 75% (без конденсації роси) Вібрації: Повинні бути стійкими до сейсмічних прискорень нижче 0,05 G (0,49 м/с 2) з амплітудою нижче 5 мкм. Навантаження на фундамент: ≥49 кН/м2
