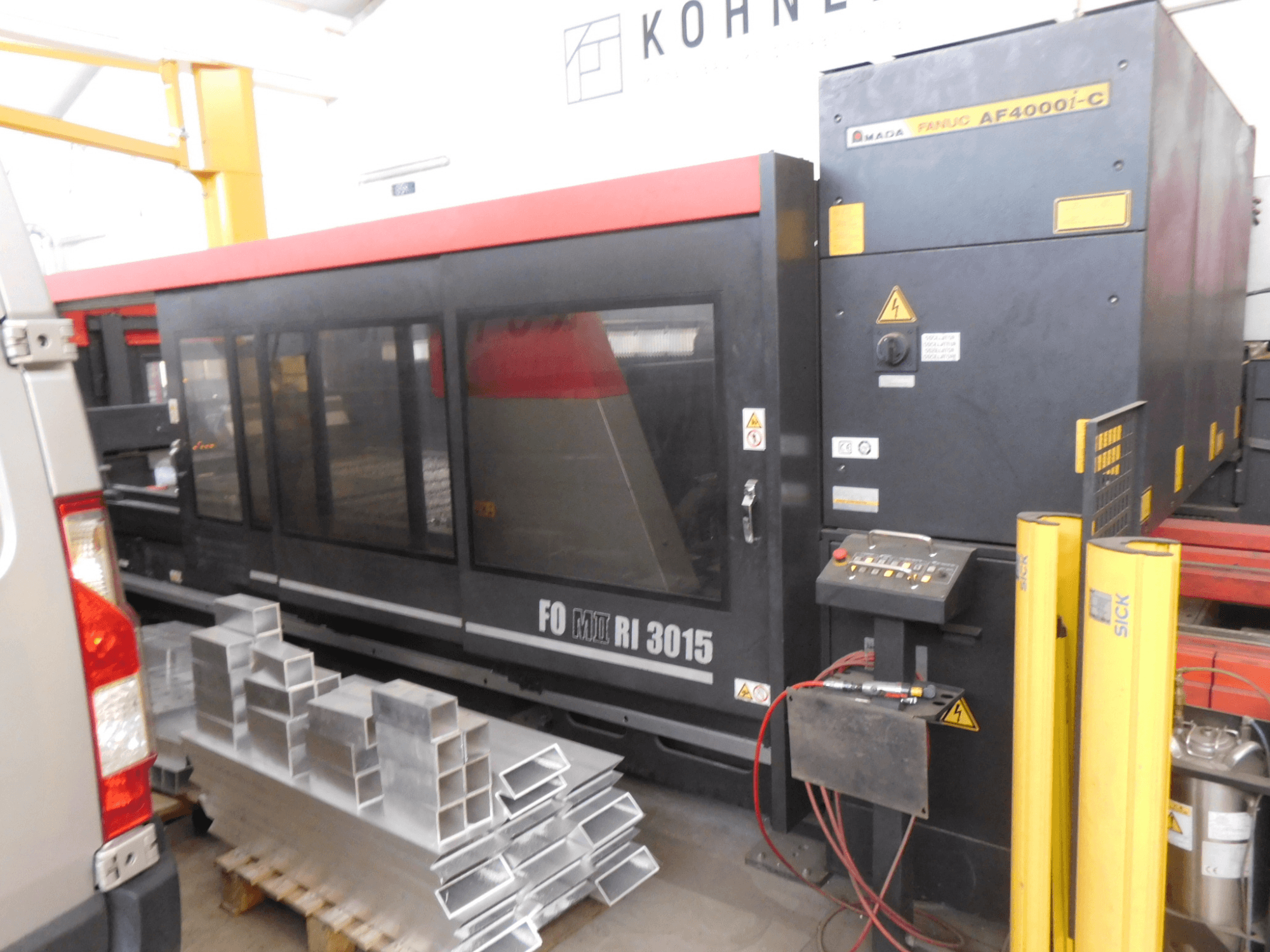

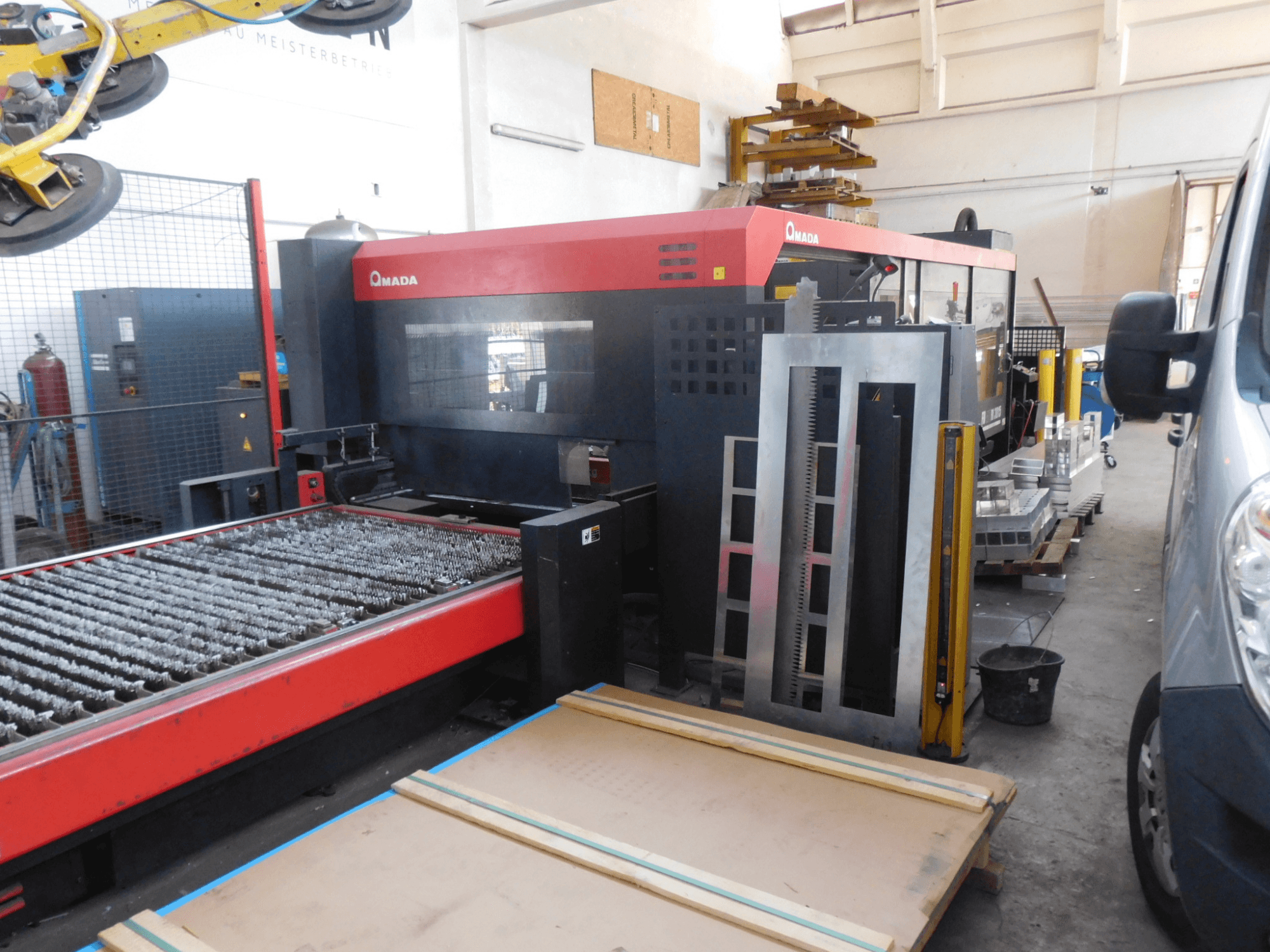

AMADA - FO-3015 II RIDE-CUT-AMA-2012-00003

• Тип лазера: CO2 лазер, AC-HF збудження, швидкий осьовий потік

• Лазерна потужність: 4000 Вт (безперервна), 5000 Вт (пікова)

• Оптична система: Літаюча оптика

• Діапазон переміщення (X x Y x Z): 3070 x 1550 x 200 мм

• Макс. Навантаження на стіл: 920 кг

• Макс. Товщина матеріалу (м'яка сталь): 20 мм

• Швидкість позиціонування: 80 м/хв (X/Y), 60 м/хв (Z), 113 м/хв (одночасне)

• Точність позиціонування: ± 0,01 мм / 500 мм

• Повторюваність позиціонування: ± 0,005 мм

• Блок управління: AMNC 3i (21,5-дюймовий екран)

• Тип лазерного джерела: AO4B-0815-B342 (YOM 2013, S/N L13X40476)

• Стабільність лазера: ± 2

• Витрата лазерного газу: близько 10 л/год

• Лазерна газова суміш:

  • CO₂: 5 ± 0.25%

  • He: 60 ± 3

  • N₂: 35 ± 1.75%

• Режим променя: приблизно TEM₀₀₀

• Розбіжність променя: менше 2 мрад

• Частота імпульсів: 1 - 2000 Гц

• Умови навколишнього середовища: 5 - 35°C при макс. 75% вологості

• Діапазон температур (робоча температура): 25°C (± 1°C)

• Довжина хвилі лазера: 10,6 мкм

• Витрата лазерного газу: приблизно 10 л/год

• Споживана потужність: 12-59 кВт (в середньому для всієї системи)

• Індекс повороту (RI): інтегрована можливість обробки труб/профілів; блок RI присутній у документації

• Потреба в електроживленні (паспортна табличка на основному блоці): 200 В, 50/60 Гц

• Вага верстата: 13 550 кг

• Паспортна табличка генератора: Модель AF4000i-C, вага 1200 кг

• Паспортна табличка основного блоку: Модель FO3015IIRI

• Останнє обслуговування компанією Fanuc: 5 січня 2023 року

• Замінено ущільнювальні кільця на лазерній трубці

• Замінено внутрішні дзеркала

• Замінено турбонагнітач

Додаткове обладнання

• Пристрій для зміни піддонів: LST3015 RI (РІК ВИПУСКУ 2017, S/N 30153398)

• Джерело живлення/трансформатор: TG513 (S/N 987/13)

• Охолоджувальна/витяжна установка: PC5011FOm24kw (S/N 7196850001)

• Програмне забезпечення VPSS 3i Tube Full Solution Pack

• Опора столу Steel-Prisma

• Пристрій для різання труб Rotary Index
