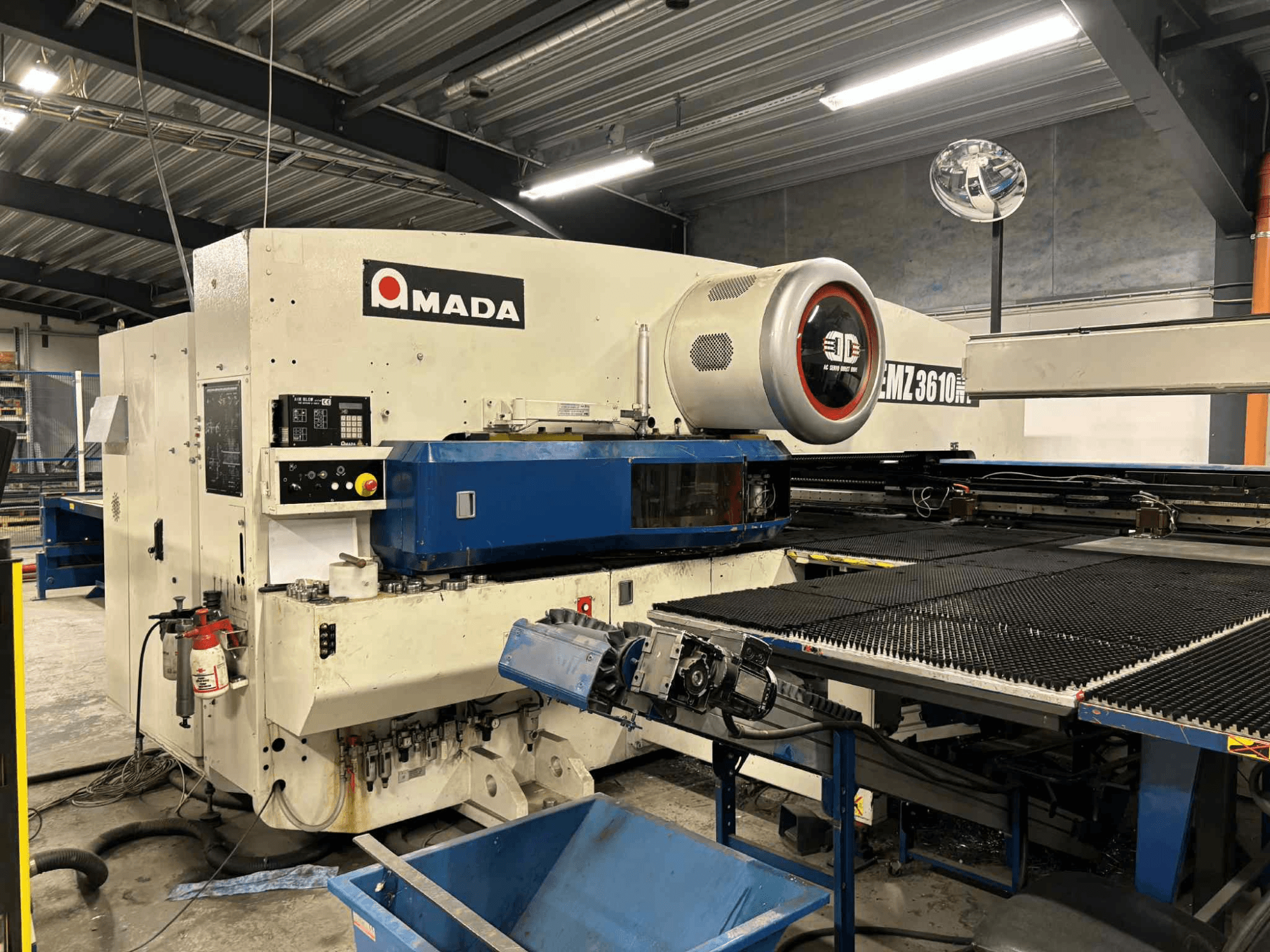

AMADA - EMZ 3610 NTNO-PUN-AMA-2011-00001

• Робоча зона з перестановкою: 5000 x 1525 мм

• Макс. товщина листа: 4,5 мм (м'яка сталь)

• Швидкість подачі X/Y: 100 / 80 м/хв (128 м/хв одночасно)

• Допуск позиціонування: +/- 0,1 мм

• Станції Z-револьверної головки: 45

• Станції AutoIndex: 4 (2 x B, 2 x C)

• Швидкість подачі револьверної головки: 30 1/хв

• Макс. кількість влучень 1000/хв

• Рама верстата: Мостова рама

• Привід штампування: Серво-електричний Twin Drive

• Приводи (револьверна головка + стіл): Серводвигуни змінного струму

• Затискачі: Пневматичні

• Електричне підключення: 400В / 50Гц

• Електроспоживання: 1 кВт - 7 кВт

• Витрата повітря (машина): 250 л/хв

• Витрата повітря (струменевий вакуум): 250 л/хв

Додаткове обладнання

• Навантажувальний пристрій: Навантажувач L III 300

  • Розмір листа мін.: 1000 x 300 мм

  • Розмір листа макс.: 3000 x 1500 мм

  • Товщина матеріалу: 0,5 - 8,0 мм

  • Макс. вага завантаження: 300 кг

  • Макс. висота штабеля: 300 мм

  • Макс. вага палети: 4000 кг (2х2000 кг)

  • Макс. швидкість подачі (траверса): 70 м/хв

  • Кількість присосок: 34 шт.

  • Подвійний контроль листа: Так, з датчиком товщини листа

  • Витрата повітря: 510 л/хв, тиск на вході 6 бар

  • Електричне підключення: 400V

• Розвантажувальний пристрій з пристроєм для зняття деталей: PR 3 UL 300 P

  • Розмір деталі мін./макс.: 150 x 150 мм / 2500 x 1000 мм

  • Товщина листа: 0,5 - 3,0 мм (4 мм для серії EM)

  • Макс. вага деталі: 50 кг

  • Розмір столу для зберігання: 3400 x 1400 мм

  • Макс. розмір деталі для розвантажувальних захватів: 3000 x 1500 мм

  • Макс. висота штабеля на каркасному столі: 450 мм

  • Макс. вага каркасного столу: 2000 кг

  • Макс. висота штабеля накопичувального столу: 450 мм

  • Макс. вага накопичувального столу: 4000 кг

  • Макс. швидкість подачі X-/Y-напрямок: 180 / 90 м/хв

  • Витрата повітря: 1000 л/хв, тиск на вході 6 бар

  • Електричне підключення: 400V
