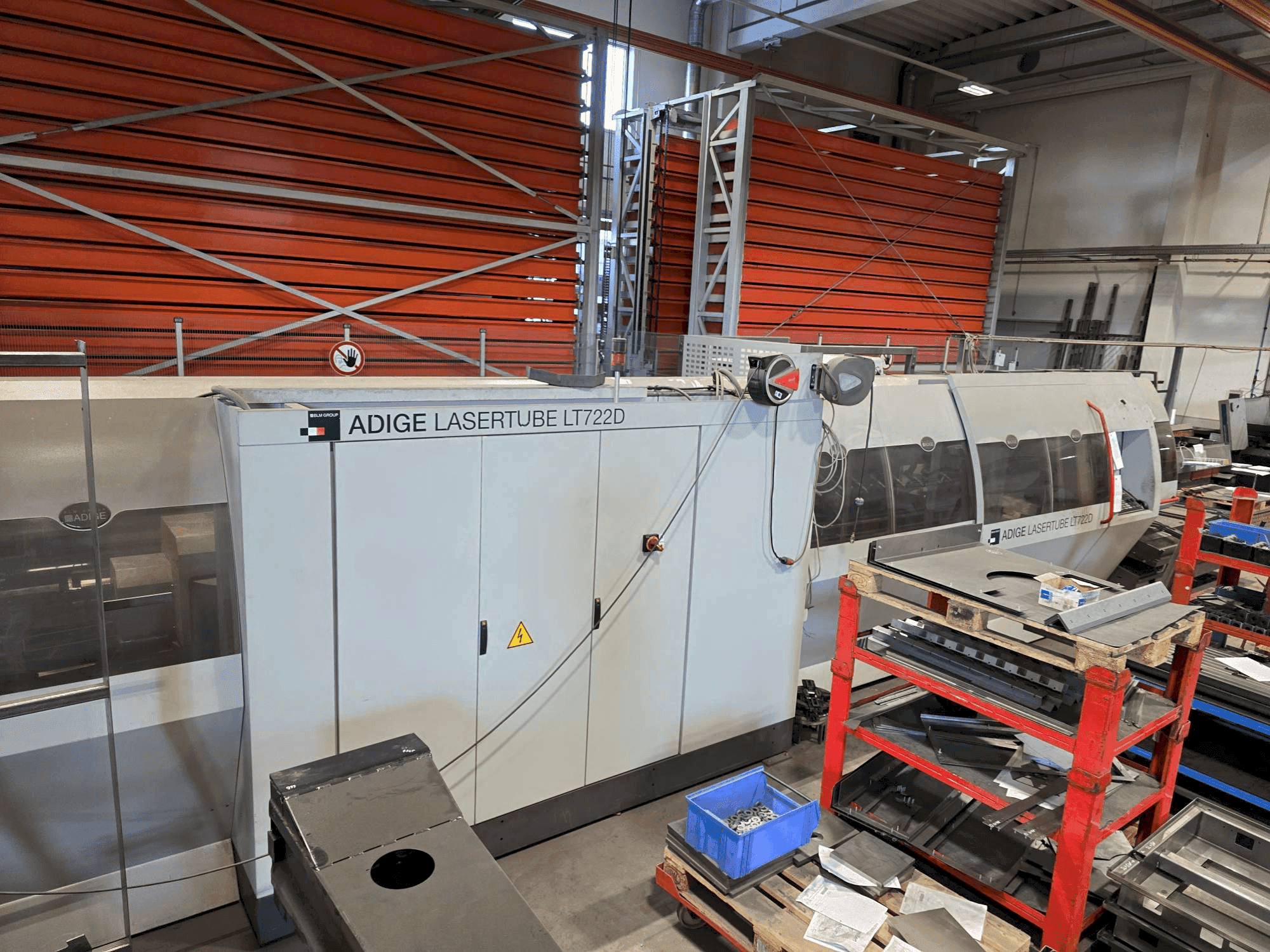

ADIGE - LASERTUBE LT722DDE-CUT-ADI-2021-00001

• Напівгерметичне лазерне джерело co2 з дифузійним охолодженням rofin dc 025 compact. Номінальна потужність: 2500 Вт.

• Основний модуль системи автоматичного вивантаження з керованою по 1-й осі ЧПК опорою для оброблюваної трубки

• Програмно-кероване вивантаження

• Розширювальний модуль системи автоматичного вивантаження для деталей довжиною до 4500 мм

• Сортування придатних деталей на передню (з боку робочого столу) і задню (з боку навантажувача) частини

• Сортування відрізаних частин і обрізків в касету

• Підходить для обробки відкритих профілів (плоскі, l-, c- та u-профілі)

• Спеціальні механічні пристрої та технологічні модифікації для відкритих профілів

• Підходить для обробки труб з низьковуглецевої або нержавіючої сталі

• Розміри круглих труб: Ø 12-140 мм

• Розміри квадратних труб: від 12 x 12 мм до 120 x 120 мм

• Розміри прямокутних/плоскоовальних труб: сторона 10 мм до макс. 140 мм

• Максимальна різниця сторін для прямокутних/плоскоовальних труб: 110 мм

• Контур заготовки: вписаний в коло Ø 170 мм

• Максимальна вага труб: 15 кг/м; загальний максимум 100 кг

• Особливості обладнання та розвантажувального пристрою

  • Обладнання для навантажувача пачок 6,5 м для труб/труб з чутливою поверхнею: Гумове покриття ланцюгів для подачі матеріалу. Пластикове покриття частин завантаження і утримання труб до моменту їх відділення.

  • Основний модуль автоматичного розвантажувального пристрою, з: 1-осьова опора з ЧПК, керована по осях для труби/труб, що обробляється. Програмно-кероване вивантаження.

  • Розширювальний модуль автоматичного вивантажувального пристрою для частин довжиною до 4 500 мм: Сортуванням якісних деталей: Спереду (з боку консолі), від 250 мм до 4 500 мм. Ззаду (з боку навантажувача) до 4 000 мм. Сортування кінців і залишків рослинної маси довжиною до 250 мм в касету.

  Технічні характеристики труб/труб

  • Круглі труби: Діаметр $\text{12 мм}$ до $\text{140 мм}$.

  • Квадратні трубки: $\text{12 x 12 мм}$ до $\text{120 x 120 мм}$.

  • Прямокутні/пласкі овальні трубки: сторона $\text{10 мм}$ до максимальної сторони $\text{140 мм}$. Максимальна різниця сторін: $\text{110 мм}$. Повинна вписуватися у коло діаметром $\text{170 мм}$.

  • Максимальна вага труби/труб: $\text{15 кг/м}$ (максимум 100 кг сумарно).

Додаткове обладнання

• Універсальний тримач ріжучої головки PRECITEC AK-HP для безконтактного контролю відстані

• Ємнісний датчик відстані з посиленою керамічною частиною

• Стійкість до тиску до 25 бар

• Змішане охолодження (вода і сухе повітря) для тримача лінзи / верхньої частини лінзи

• Охолодження керамічної частини та сопла сухим повітрям

• Автоматичний завантажувач пучків труб для початкової довжини від 3200 до 6500 мм

• Можливе завантаження мостовим краном

• Спеціальне обладнання для завантаження квадратних, прямокутних і плоскоовальних трубок

• Розділення труб зі станцією вимірювання довжини

• Обладнання для навантажувача пачок 6500 мм для труб з чутливою поверхнею

• Програмне забезпечення для укладання труб Artube в комплекті
