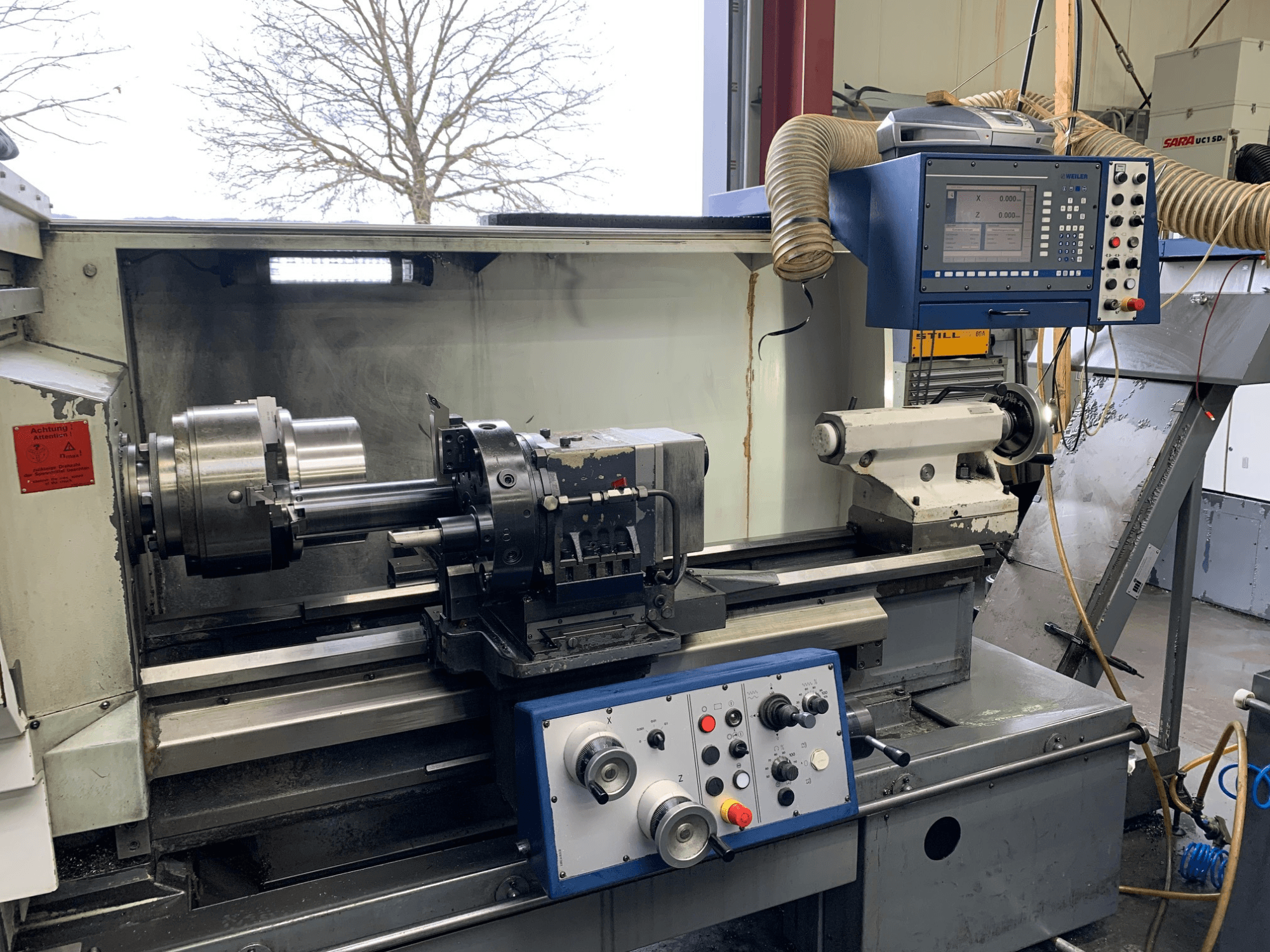

Weiler - E55X1000 DE-TUR-WEI-2004-00001

• Сумарне підключене навантаження: 20 кВт

• Загальна споживана потужність: 27 кВА

• Внутрішня конусність: метрична 90

• Діаметр шпинделя в передньому підшипнику: 120 мм

• Отвір шпинделя: 83 мм

• Діаметр фланця: 500 мм

• Максимальний діаметр патрона: 315 мм

• Максимальний крутний момент: 1600 Нм

• Інструментальна система: револьверна головка (VDI 40)

• Розмір хвостовика інструменту: 32 x 25 мм

• Кількість поздовжніх напрямних: 1

• Кількість поперечних напрямних: 1

• Міжосьова відстань: 1100 / 2100 мм

• Поперечний хід: 340 мм

• Конусність задньої бабки: MK 5

• Діаметр пінолі задньої бабки: 80 мм

• Хід пінолі задньої бабки: 200 мм

• Максимальний хід задньої бабки: 1000 / 2000 мм

• Подача поздовжня 0,001 - 20 мм/об

• Подача в поперечному напрямку: 0,001 - 20 мм/об

• Швидкість поздовжнього переміщення: 10 м/хв

• Швидкість поперечного переміщення: 5 м/хв

• Поздовжнє зусилля подачі: 10000 N

• Сила подачі поперечна: 7000 N

• Діапазон метричної різьби: 0,1 - 250 мм

• Діапазон різьблення Whitworth: 1/4 - 56 різьб/дюйм

• Діапазон модулів: 0.125 - 28

• Діапазон DP: 0.05 - 48

• Максимальний переріз різання: 2,25 мм²

• Швидкість різання: 140 м/хв

• I ступінь редуктора: 89 об/хв при 100% робочому циклі

• II ступінь: 355 об/хв при 100% робочому циклі

• Витрата охолоджуючої рідини (норма): 30 л/хв при 0,4 бар

• Витрата охолоджуючої рідини (підвищена): 30 л/хв при 3,5 бар

• Рівень шуму: 80 дБ(А)

• Електрика:

  • Робоча напруга: 400 В

  • Напруга керування: 24 В ПОСТІЙНОГО СТРУМУ

  • Навантаження, що підключається: 30 кВА

  • Номінальний струм: 43 А

  • Частота: 50 Гц

  • Основні запобіжники: 50 A

• Примітка про стан: Несправний невеликий привід, який перемикає ступені редуктора; обидва ступені редуктора функціонують.

Додаткове обладнання

• Конвеєр для стружки
