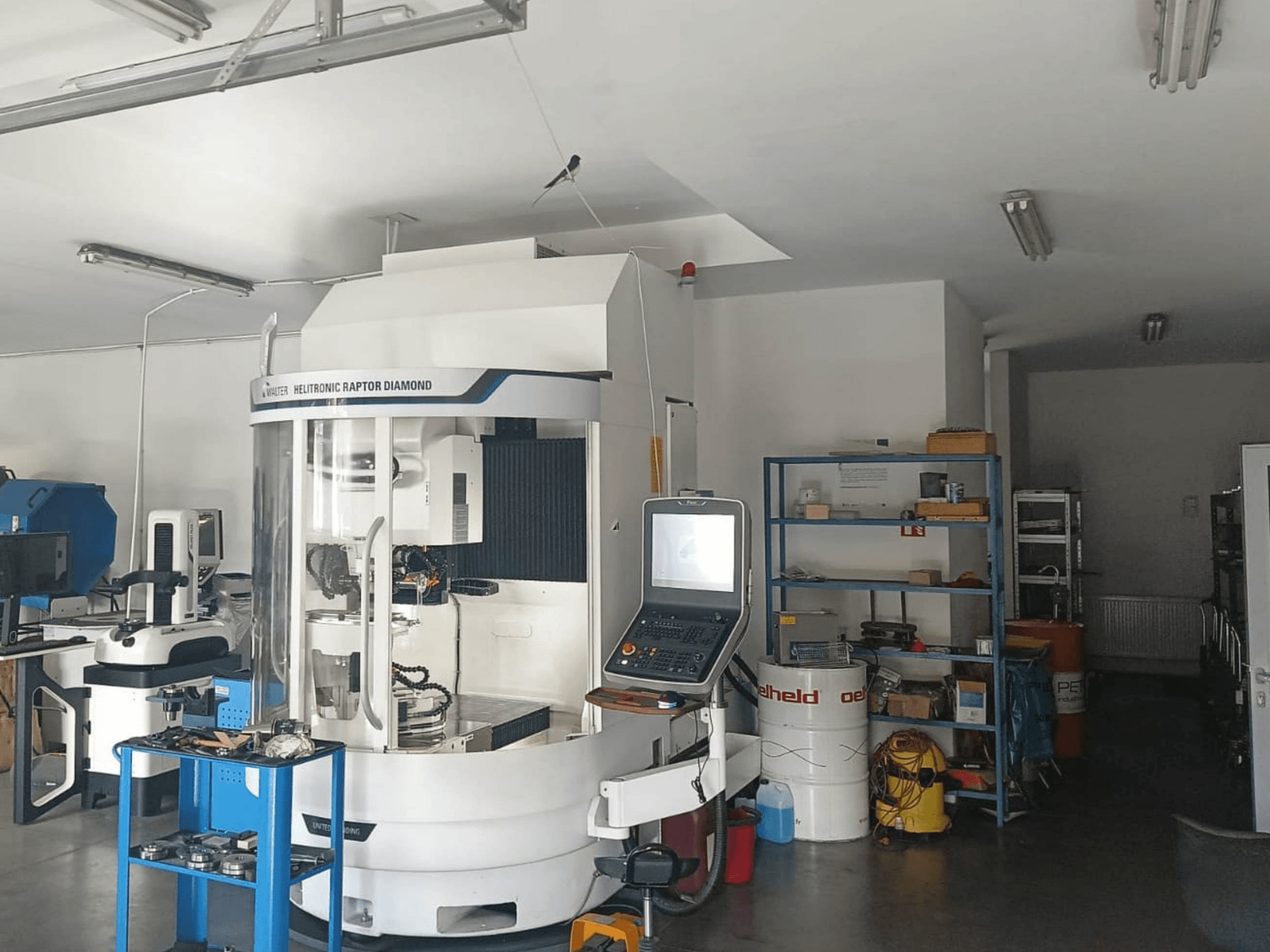

WALTER - HELITRONIC RAPTOR DIAMONDPL-GRI-WAL-2023-00001

• Час роботи: приблизно 4 371 год

• Робочий діапазон:

  • Діаметр інструменту: Ø3–290 мм (опціонально до Ø400 мм, залежно від конфігурації)

  • Максимальна довжина інструменту: 270 мм (опціонально до 350 мм, залежно від конфігурації)

  • Максимальна вага інструменту: 50 кг

• Осі:

  • Кількість осей ЧПУ: 5

  • Швидкість лінійних осей: до 15 м/хв

• Шпиндель:

  • Максимальний діаметр шліфувального круга: Ø200 мм

  • Інтерфейс: HSK

  • Шпиндель з ремінним приводом, двосторонній

• Шліфування / електроerozivne оброблення:

  • Шліфування та електроіскрове оброблення в одній установці

  • Для інструментів з твердого сплаву, HSS, PCD, CBN

  • Можливість конфігурації до 3 електродів і 3 шліфувальних кругів або, як варіант, до 6 шліфувальних кругів

• Управління / Конструкція верстата:

  • Система ЧПУ WALTER / UNITED GRINDING

  • Закрита робоча зона з автоматичними захисними дверцятами

• Встановлені опції/особливості верстата:

  • Верхній стіл

  • Скляні шкали

  • Посилена вісь А, до 750 об/хв

  • Підготовка для автоматичного калібрування/зонда

  • Зонд для вимірювання шліфувального круга

  • Автоматична система пожежогасіння з функцією виявлення витоків

  • Підтримка TS-Remote

  • Підтримка клавіатури

  • Датчик витоку масла

  • Підключення до зовнішньої системи фільтрації

Додаткове обладнання

• Система автоматичного завантаження/маніпулятор для інструментів з хвостовиком (автоматичний завантажувач інструментів/маніпулятор)

• Система охолодження процесу

• Система фільтрації та циркуляції охолоджувальної рідини/діелектрика

• Система охолоджувальної рідини/діелектрика

• Тримачі інструментів

• Фланці/адаптери

• Приладдя для шліфувальних кругів/електродів

• Автоматизація/маніпулювання:

  • Завантажувач TOP

  • 12 палет

• Фільтрація/охолодження/витяжка:

  • Система відведення масляного туману

  • Шумоглушник витяжної системи

  • Агрегат охолодження масла

  • Система фільтрації з резервуаром і насосом

• Затискачі/інструмент:

  • Цанги 6–16 мм

  • Цанги 16–32 мм

  • Цанги 351 ES: 6, 8, 10, 12, 16 мм

  • 4 набори цанг 351 ES

  • Цанги: 6, 8, 10, 12, 14, 16, 18, 20, 25 мм

  • Автоматичний тримач 6–16 мм

  • Автоматичний затискач E386, 16–27 мм

  • Ручний гідравлічний тримач, діаметр 32 мм

  • Гніздо ISO 50

  • Вал ISO 50

  • 2 тримачі для електродів HSK 50 мм

  • 4 тримачі шліфувальних кругів HSK 45 мм

  • Тримач шліфувального круга для правки

  • Набір шліфувальних кругів, вимірювальний адаптер

  • Калібрувальний диск HSK

  • Калібрувальний валик

• Вимірювання:

  • Вимірювальний прилад Heliset Plus

• Програмне забезпечення/опції/пакети:

  • Tool Studio для ПК

  • Інструменти Tool Studio Step

  • Опція заточування 45-градусної системи P-System

  • Комплект інструментів для свердління по дереву P36

  • Набір свердел

  • Набір Hoger P58

• Витратні матеріали:

  • 4 х 208 л діелектричної рідини
