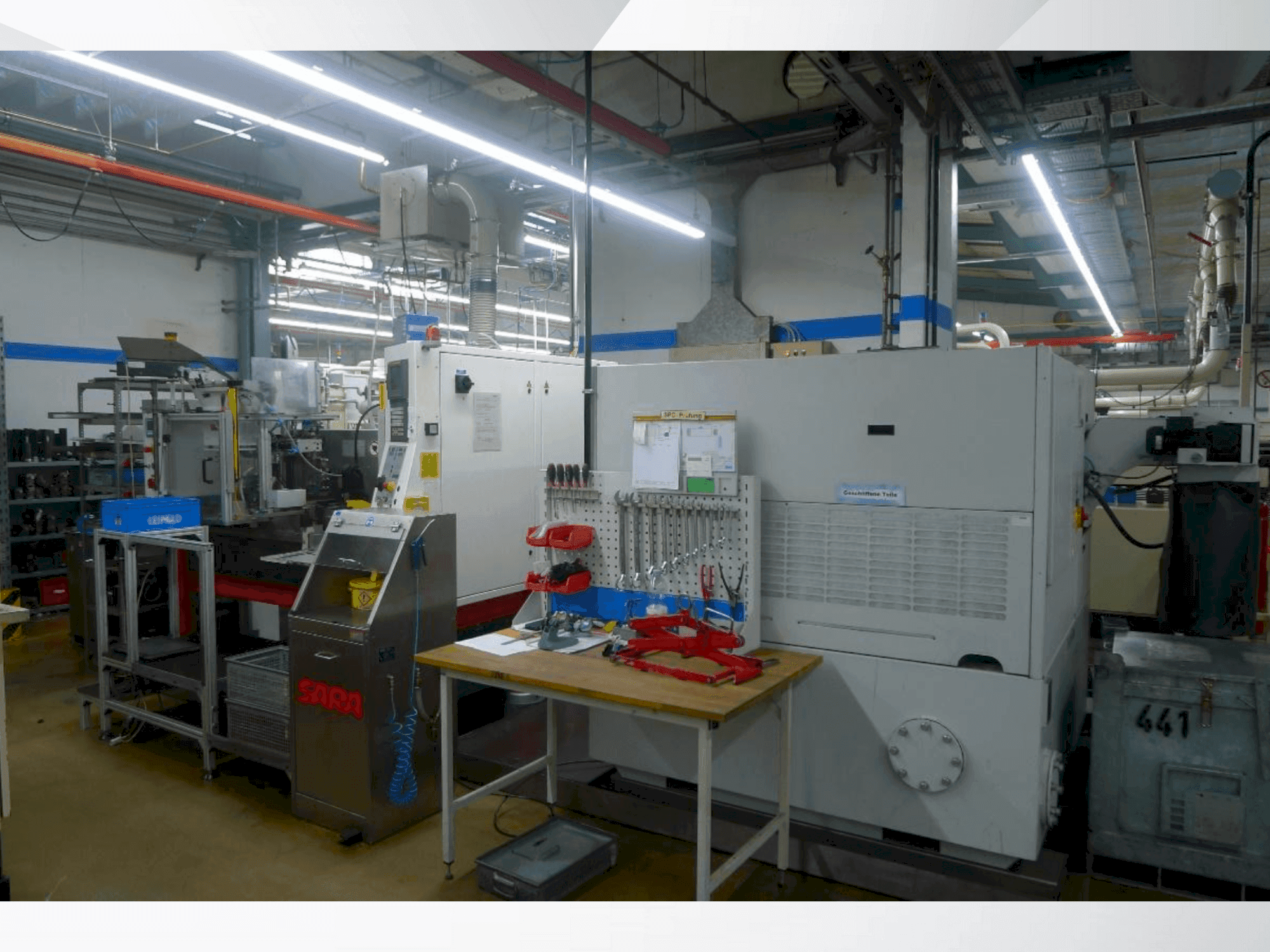

TSCHUDIN - ecoLine 400DE-GRI-TSC-2013-00001

Додаткове обладнання

• - Система пожежогасіння Kraft & Bauer, тип FB703S-UV3-TFM70°/KLA 6-S-MV / Мікрофільтр Knoll, тип Micro Pur 240 F / Підйомна станція Streuli, тип SHSRT300-TL142/180

Додаткова інформація

Переваги машини

• Технічні переваги машини:
  • - Робоча зона для наскрізного шліфування: 1,5 - 100 мм діаметр заготовки / робоча зона занурювального шліфування: 1,5 - 100 мм діаметр заготовки / максимальна довжина шліфування: 250 мм
  • - Максимальний. Зовнішній діаметр: 400 мм / внутрішній діаметр: 203. 2 мм / макс. Ширина: 250 мм / периферійна швидкість: 50 м/с / потужність приводу: 11 кВт (з балансувальним пристроєм)
  • - Макс. Зовнішній діаметр: 225 мм / внутрішній діаметр: 127 мм / макс. Ширина: 250 мм / діапазон швидкостей: 0-265 об/хв / макс. Кут нахилу: +5/+5° / потужність приводу: 3,7 кВт

Додаткова інформація

• - Інструменти для шліфування Набір інструментів Деталі 19085 і 19575 Наскрізне шліфування Ілюстрація схеми шліфування та конструкції інструменту Конструкція інструменту Ілюстрація схеми шліфування та конструкції інструменту Опора заготовки Опора заготовки з кресленням) Корундовий шліфувальний круг Регулювальний диск Фланець з нержавіючої сталі © 203,2 мм з кришкою Вживаний, зі знижкою 50% Фланець для кріплення шліфувального круга @ 203,2 мм з кришкою Фланець RS © 127 мм з кришкою Вживаний, зі знижкою 50 Фланець для кріплення регулювального круга © 127 мм з кришкою Набір інструментів Приводний вал 13819 Занурювальне шліфування Ілюстрація схеми шліфування та конструкції інструменту Конструкція інструменту Ілюстрація схеми шліфування та конструкції інструментів Опора заготовки Опора заготовки (включно з кресленням) 3 корундові шліфувальні круги 3 регулювальні круги 4 проміжне кільце 1 чистовий алмаз для зачисного круга 1 чистовий алмаз для регулювального круга Система охолодження та фільтрації Станція підйому ЗОР KM Streull, тип SHSRT300 Станція підйому охолоджувальної рідини Streuli, тип SHSRT300: ємність 300 літрів, з насосом охолоджувальної рідини 1,1 кВт, продуктивність 150 |/хв, висота подачі 10 метрів. Другий бак з прісною водою інтегрований в систему для охолодження лінійних двигунів і шліфувального шпинделя (насос 0,24 кВт, продуктивність 50 хв, / висота подачі макс. 5 m). Між двома баками відбувається теплообмін. Мобільна версія з 4 поворотними колесами. Підйомна станція розташована під машиною. Ціна включає інтерфейс і управління через систему управління машиною, колір сірий RAL 7036. Автоматизація Конвеєрна стрічка для розвантаження під RS Конвеєрна стрічка для розвантаження під регулювальним диском: Транспортує деталі вперед з верстата після того, як вони пройшли процес шліфування. Приводний двигун має регулятор швидкості для безступінчастого регулювання швидкості стрічки. Вмикання та вимикання здійснюється за допомогою системи ЧПК. Стрічка кріпиться до опорного блоку. Піддон під стрічкою збирає і переробляє залишки МОР. Довжина 1200 мм, ширина 50 мм. Максимально можливий діаметр заготовок - 40 мм. Похилий жолоб з контейнером для заготовок Заготовки плавно скочуються в збірний резервуар, заповнений ЗОР. Всередині знаходиться перфорована металева корзина, яка використовується для вилучення готових заготовок із збірного басейну. Робоча зона Durchgangsschleifen Робочий розмір до 50 мм Робоча зона з'єднання Робочий хід до 100 мм Найбільша довжина шліфування до 270 мм Schlelfscheibe Aussendurchmesser © 400 мм Внутрішній діаметр 0ี 203,2 мм Максимальна ширина (тип форми 1) 250 мм Максимальний розмір (тип 7) 275 мм Швидкість вітру на вході та виході, V-постійна (макс. 2'390 U/хв) 50 м/с Потужність (опція: шпиндель 29 кВт із захисним кожухом) 11 кВт Regelscheibe Aussendurchmesser © 250 мм Внутрішній діаметр ซี 127 мм Макс. ширина (тип 1) 250 мм Макс. ширина (тип 7) 275 мм Drehzahlberelch stufenlos, V-konstant 5 - 1'000 L/Min. Neigungswinkel макс. +5*1-5° Antriebsleistung 3,7 KW Positionierungsgenauigkeit (alle 3 Achsen U /X /W) 0,1 um Aufiosung der Glasmassstabe 0,05 um Електричне підключення Напруга на вході (+/- 10%) 3 x 400 В / 50 Гц або 3X480В / 60 Гц / або за бажанням замовника Напруга керування 24 В постійного струму Навантаження при підключенні від 25 кВА Температура навколишнього середовища +15/+40€ Рівень шуму 68 дБА Тиск нагнітання (Sperrluft) 1,5 - 6 бар Die Druckluft muss rein und trocken sein loud DIN-ISO 8573-1 (wenn < 6 bar und mit Wasserdampf gesattigter Druckluft muss ein zusätzlicher Lufttrockner vorgeschaltet werden). Витрата повітря 20 - 30 л/хв. Вага 5 500 кг Станина, шліфувальні та регульовані шпинделі з масивного природного каменю *Швидший монорельс. Пристрої для 3х аксенів U/X./W Асинхронізація з електродвигунами FANUCtimearmotoren Позиціонування за допомогою абсолютних скляних штативів (Heidenhain), з відстанню 50 нм, з подачею сперми. Шліцьовий шпиндель з інтегрованим приводом (мотор-шпиндель), захищений від корозії Регулювальний шпиндель з прямим приводом (двигун FANUC), з можливістю осьового переміщення +/- 4 мм Встановлений діамантовий наконечник для затягування та регулювання на навантажувальній платформі Робоча плита з ексцентриковим отвором для встановлення висоти вивантаження Повнорозмірний відкидний запобіжник для перекриття шлейфового переходу з газорозподільником та запобіжним клапаном (Патент: CH 691957), Над шліцьовим гвинтом закріплена ущільнювальна втулка (Патент: CH 691957) CNC-Steuerung "FANUC 21i MB" з інтегрованим SPS Програмне забезпечення для верстатів з автономними функціями як: V-константа для самоусунення та регулювання Шлейфові зачеплення для вмикання та вимикання Компенсація маси для затягування та регулювання Вибір висоти посадки та діаметру діафрагми для забезпечення надійності Рукоятка керування з універсальною PIEZZO-тастатурою Електричне живлення 230 В змінного струму 6 А через трансформатор Ручне управління 1 Інструкція з експлуатації німецькою мовою 1 Електрична схема та документація 1 документація з програмним забезпеченням (на CD) Farben: Білий RAL 9010, червоний RAL 2002 та натуральний граніт (чорний)
