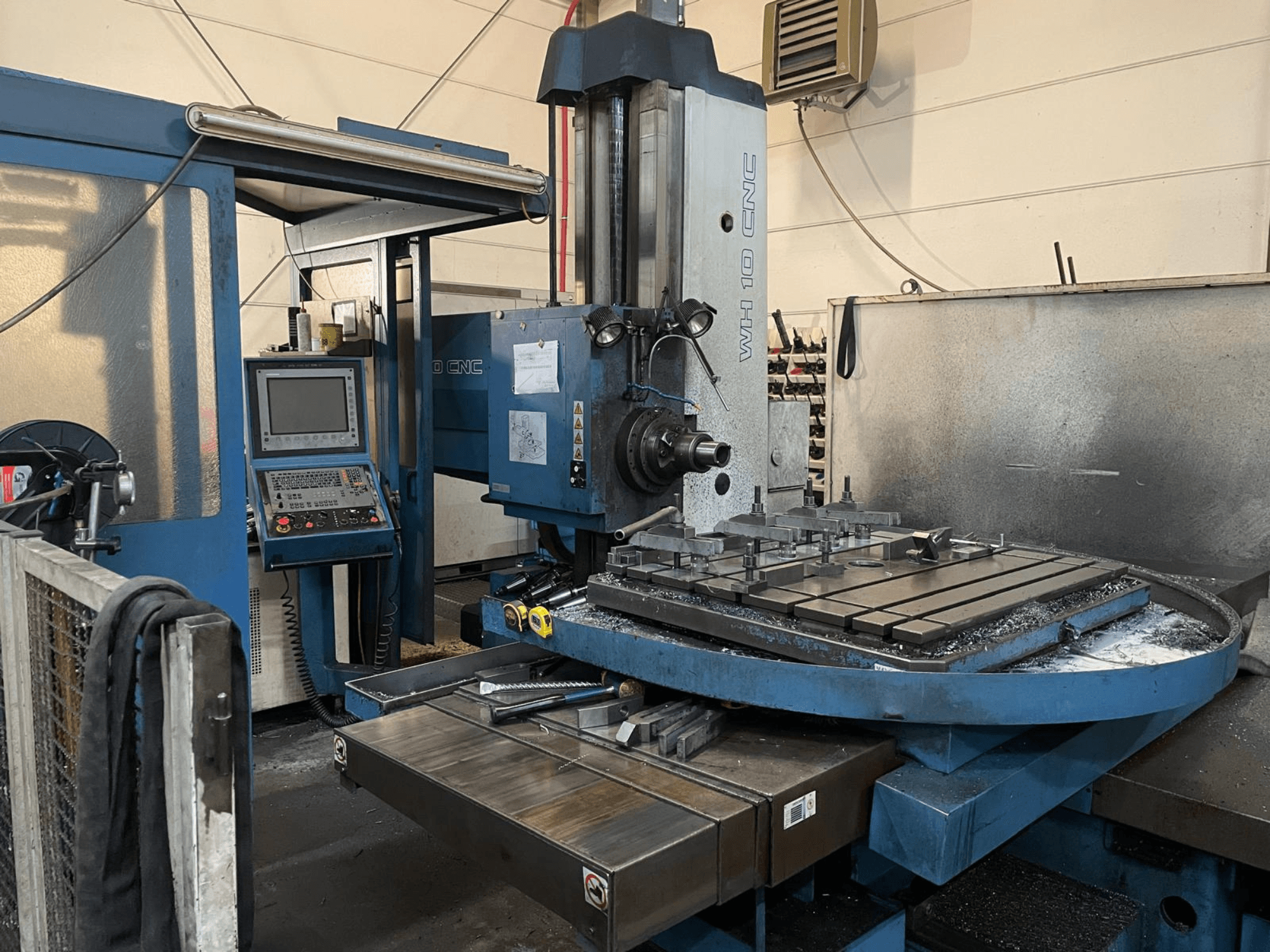

TOS - WH 10 CNCDE-OTH-TOS-2007-00001

• Бабка / Шпиндель

  • Діаметр робочого шпинделя: 100 мм

  • Діаметр фланця порожнистого шпинделя: 221,44 мм (h5)

  • Отвір для центрування порожнистого шпинделя (W): 130 мм (H6)

  • Подовження робочого шпинделя (хід пінолі, W): 630 мм

  • Затиск інструменту: Гідромеханічний

  • Програмований діапазон частоти обертання шпинделя: 10-1800 хв-1, з можливістю перемикання на 50-120% за допомогою потенціометра під час роботи

  • Головний двигун (в комплекті): 20 кВт / 2000 хв-1

• Станина / Осі

  • Вертикальне регулювання шпиндельної бабки (Y): 1100 мм

  • Мінімальна висота осі шпинделя над робочим столом: 0 мм

• Стіл

  • Максимальна вага заготовки: 3000 кг

  • Затискна поверхня: 1000 x 1120 мм

  • Т-подібні пази (кількість/розмір): 7 / 22 H8 мм

  • Відстань між Т-подібними пазами (всередині/край): 160 / 100 мм

  • Отвір для центрування столу: Ø100 H6, глибина 13 мм

  • Поперечний хід столу (X): 1250 мм

  • Поздовжнє переміщення каретки (Z): 940 мм

• Гідравліка, мастило, охолоджуюча рідина

  • Робочий тиск (гідравлічні контури): 6,5-7,2 МПа

  • Об'єми робочої рідини:

    • Бабка: 32 дм3

    • Гідроагрегат: 15 дм3

    • Блок змащення: 5,5 дм3

    • Бак для охолоджуючої рідини CHZ-WH10: бл. 40 дм3

• Інші дані

  • Рівень шуму (A): макс. 80 дБ

  • Розміри машини: див. габаритний ескіз

  • Використовувані зусилля подачі:

    • X (поперечне регулювання столу): 16 кН

    • Y: не вказано

  • Інструментальні стійки: в комплекті (деталі не вказані)

Додаткове обладнання

• Система затиску вишки Roemheld

• Кутові пластини (кутники)

• Монтажні блоки
