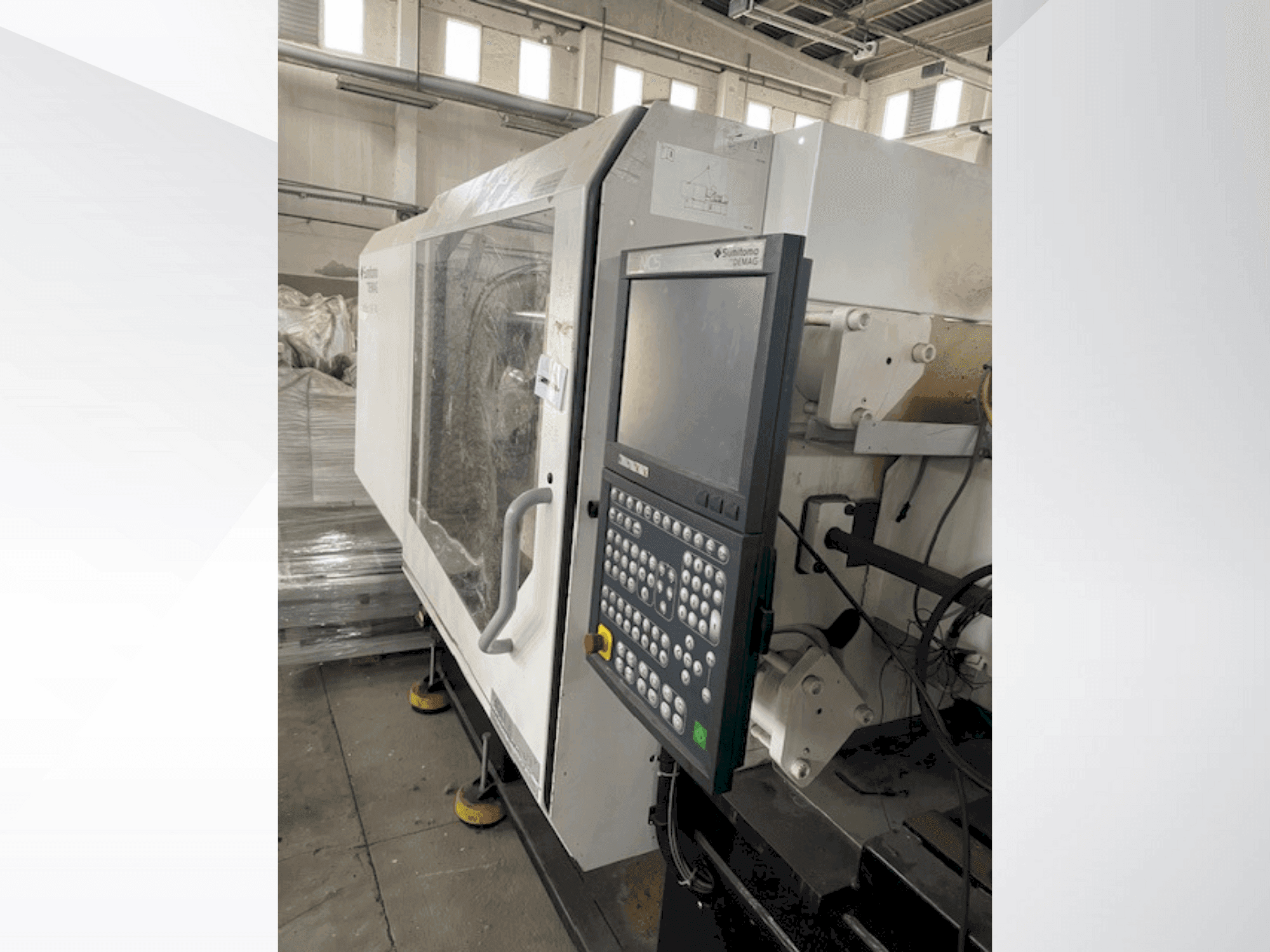

SUMITOMO SHI DEMAG - IntElect 160/520-340 smartDE-INJ-SUM-2013-00003

Додаткове обладнання

• Sepro Robot SDR 11

Переваги машини

Технічні переваги машини

• Затискний блок: 160 / зусилля блокування: 1760 кн / хід відкривання макс: 495 мм / висота установки прес-форми, min: 275 мм / висота установки прес-форми, max: 585 мм
• Відстань між плитами, макс: 1080 мм / монтажні плити для прес-форми (h x v): 760 x 785 мм / відстань між чистими колонами (h x v): 520 x 520 мм
• Хід виштовхувача: 125 мм / зусилля виштовхування: 35 кН
• Інжекторний блок: 340 / діаметр шнека: 35 мм / співвідношення л/д: 20 / витрата впорскування (л/с) без акумулятора: 288 см³/с
• Хід дозатора: 162 мм / хід форсунки, макс: 350 мм / глибина занурення форсунки (svo): 20 мм / контактний тиск форсунки: 30 кН
• Ємність бункера для матеріалу: 35 л / швидкість вприскування, макс. стандартний: 300 мм/с / швидкість вприскування, макс. збільшена: 500 мм/с
• Вага нетто без мастила: 7300 кг

Додаткова інформація

Електричні та пневматичні інтерфейси: Розетки: 2 x Schuko (1Ph, 230V, 10A) / 2 x IECEE (3Ph, 400V, 16A) 2 x IECEE (3Ph, 400V, 16A) - вимикаються головним вимикачем/ Також вказана додаткова розетка Schuko (такого ж номіналу)/. Клапани: 1 x Пневматичний клапан 5/2 на рухомій тарілці (програмований)/ 2 x Пневматичні клапани 5/2 на нерухомій пластині (програмовані)/ ВХІД/ВИХІД: 3 цифрові входи / 3 цифрові виходи (вільно програмуються)/ Клемна плата зовні шафи управління/ Повітря та охолодження: Центральна подача повітря і трубопроводи/ Система охолодження: відкритий цикл/ Регулятор охолоджувальної води: 4 контури з індикацією температури (макс. 10 л/хв на контур)/. Окреме підключення води для охолодження (прес-форма + машина) / Окреме підключення води для охолодження (прес-форма + машина) Вимкнення для охолодження прес-форми (з можливістю програмування часу)/ /Вимкнення для охолодження прес-форми (з можливістю програмування часу)/ Механічні та рухові характеристики машини: Кольори затискачів та інжекційних вузлів: Струменевий чорний (RAL9005): станина, насосна станція, нижня шафа управління Сигнальний білий (RAL9003): блок затиску, блок впорскування, огородження, кришки, захисні дверцята/ Компонування плити прес-форми: E-стандарт (аналогічно EUROMAP, березень 1996 р.) Без бічної виштовхувальної плити/ Виштовхувач: утримується в передньому положенні проти підпружиненого виштовхувача прес-форми/ Стандартна висота прес-форми/ Стандартна швидкість закриття/ Активний рух тільки при закритій захисній кришці / Активний рух тільки при закритій захисній кришці Шнек: зносостійкий, азотований корпус, стандартний L:D, діаметр 35 мм/ Зворотний клапан: 3-секційний кільцевий/ Управління, програмування та моніторинг: Входи/виходи та послідовність затискачів: вільно програмуються/ Перемикання програм (наприклад, сухий цикл, лічильник браку при запуску, контрольоване таймером охолодження)/. Процес впорскування: Сила вприскування з максимальною швидкістю вприскування: 200 мм/с Протитиск програмується за допомогою 6-точкового полігону/ Перемикання тиску на основі тиску розплаву/ Подача, протитиск, дозування: управління по замкнутому циклу/ Регулювання температури горловини подачі: замкнутий контур, макс. 90°C ± 9°C/ Зменшене зусилля ущільнення сопла (програмується) Сила притискання: регулювання по замкнутому контуру/ Активний захист від цвілі: на основі датчика під час закриття/ Керування гарячим конвеєром: інтегровані 5 зон (загальна потужність 2,75 кВт) Дисплей, програмне забезпечення та дані: Кольоровий дисплей даних PDA (збір технологічних даних): 100% контроль з графічним записом параметрів/ Накладені графіки для декількох циклів/ Експорт зовнішніх статистичних даних/ Звіти про зміни та індикатори технічного обслуговування Вільно програмовані екрани/ Гнучке переміщення для ежектора і блоку впорскування / Гнучке переміщення для ежектора і блоку впорскування Інтерфейс для: Маніпулятор (шина CAN) Стрічка нагрівача форсунки (тільки штекерна) Дозуючий пристрій (безпотенційний сигнал "дозування") Монітор виштовхувальної пластини (для захисту від цвілі)/. Віддалений доступ: WC5 - DPG World Connect/ Функції безпеки: Аварійна зупинка на стороні, що не належить оператору/ Сила ущільнення сопла активна тільки при закритій прес-формі/ Миготливий світловий індикатор/ Захисні двері та захисні блокування Інші механічні пристрої/встановлення/ Антивібраційні кріплення/ Базовий європейський дизайн/ Електроживлення: 400В ±10%, 3Ph + N + PE, 50 Гц/ Загальний привід/підключення лінії нагріву/ Блокування бункера з функцією спорожнення (бункер для матеріалу не входить до комплекту)
