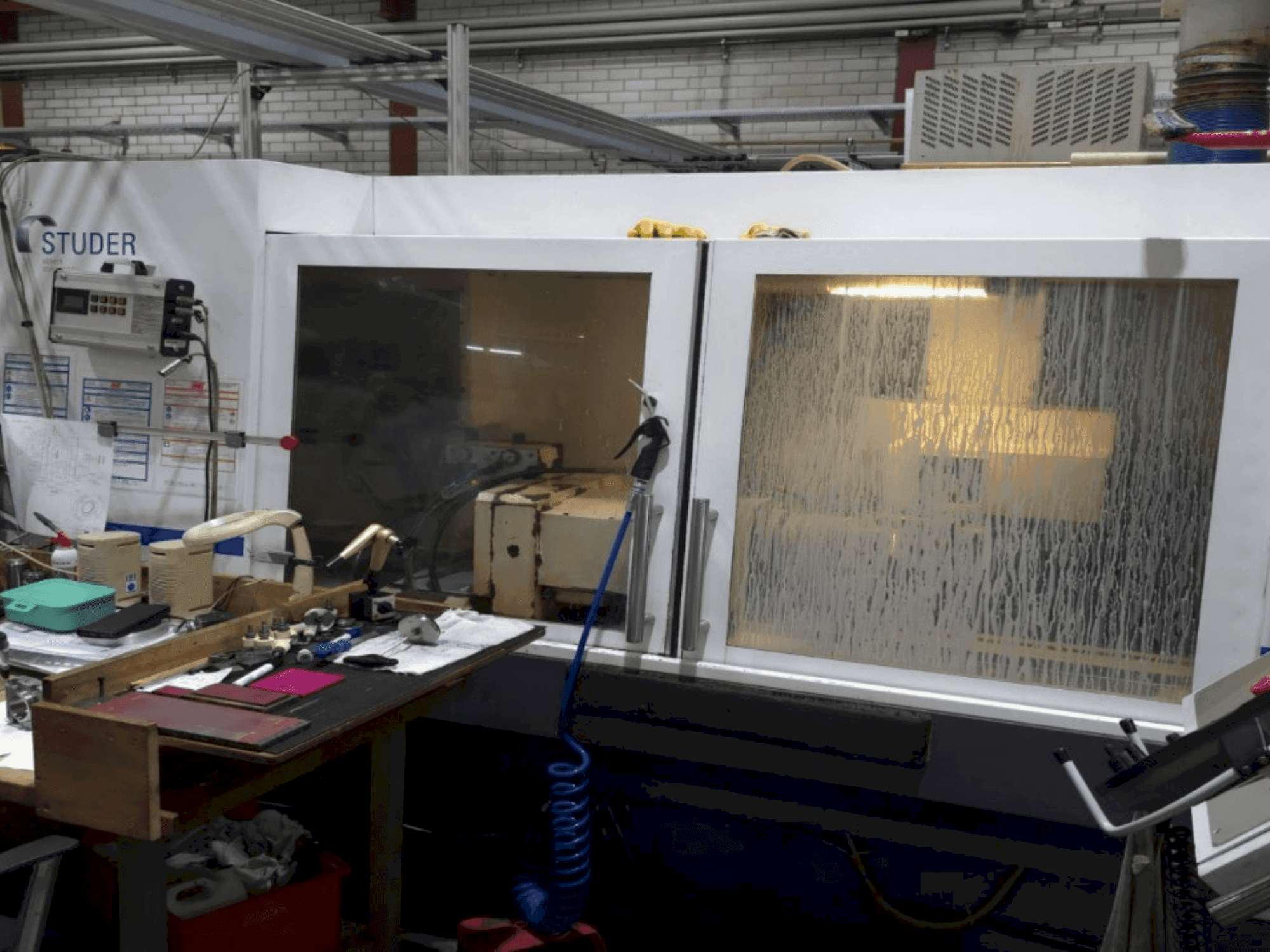

STUDER - S31DE-GRI-STU-2008-00001

Додаткове обладнання

• Оновлення частотного перетворювача / Заміна частотного перетворювача

Переваги машини

Технічні переваги машини

• Контролер: ge fanuc серії 21-tb

• Протікання ванни

• Протікання бака

• Відсутній ремінний фільтр охолоджувальної рідини

Додаткова інформація

Поперечна вісь X і поздовжня вісь Z:

Поперечна вісь X (NC вісь) 0°, з приводом від серводвигуна змінного струму

і кульковою гвинтовою парою. Хід 280 мм. Програмована швидкість подачі 0,001-5,000 мм/хв.

Поздовжня вісь Z (NC вісь). Привід від серводвигуна змінного струму та кулькової гвинтової пари. Хід

1150 мм. Програмована швидкість подачі

0,001-10 000 мм/хв.

Пряма система вимірювання по осі X

Роздільна здатність 0,0001 мм (лінійна, абсолютна система вимірювання,

не потребує переміщення нульової точки)

Система прямого вимірювання по осі Z

Роздільна здатність 0,0001 мм (лінійна, абсолютна система вимірювання,

не потребує переміщення нульової точки)

Масштабний інтерфейс для систем прямого вимірювання

Колісна головка

Револьверна головка U універсальна, поворотна

Автоматична вісь повороту шпиндельної головки (вісь В)

для повороту шпиндельної головки.

Передача Хірта 1° до осі повороту шпинделя. Кут повороту від -15° до +195°

Захисний кожух в позиції інструменту 1, зліва Ø 500 мм

для зовнішнього шліфування для зачисних кругів Ø 500x63мм F1

(80 мм F5)

Захисний кожух у позиції інструмента 2, правий Ø 500 мм

для зовнішнього шліфування для зачисних кругів Ø 500x63 мм F1

(80 мм F5)

Загальні вказівки щодо захисного кожуха в позиції інструмента 2:

Довжина шліфування правої сторони зменшується в

положенні повороту шліфувальної головки 300° приблизно на 30%.

Внутрішнє шліфувальне пристосування для високочастотних шпинделів

Ø 120 мм у позиції інструмента 3 разом зі з'єднувальним кабелем

для підключення внутрішніх шліфувальних шпинделів Ø 120 мм відповідно до

наступним специфікаціям Studer:

-- Штепсельні з'єднання для змащення для шлангів діаметром

4 мм

-- Штепсельні з'єднання для подачі ЗОР для прямого і зворотного потоку

з діаметром шланга

10 мм (штепсельні з'єднання з боку шпинделя і шланга входять в комплект поставки шпинделя)

-- з електричними з'єднаннями відповідно до схеми підключення

Внутрішнє кодування шліфувального шпинделя

Фіксоване розташування підшипників шпинделя двигуна 1 знаходиться праворуч

у позиції інструмента 2

Частота обертання моторного шпинделя 1

програмується до макс. 50 м/с

Для мотор-шпинделів з макс. n = 3200 об/хв 50 м/с

можливо тільки при діаметрі шліфувального круга >300 мм

Внутрішнє шліфувальне обладнання HF для шпинделів Fischer з масляно-повітряним змащенням

Загальна інформація про марки шпинделів HF:

На одному верстаті не можна використовувати шпинделі різних марок з масляно-повітряним змащенням.

-- Кількість змащувальних з'єднань повинна відповідати кількості шпинделів

в аксесуарах.

-- Шпинделі з різною кількістю змащувальних патрубків не можуть використовуватися в одній позиції інструменту.

Блок обслуговування для масляно-повітряного змащення для шпинделів для внутрішнього шліфування.

Кількість мастила можна запрограмувати в системі ЧПК для конкретного шпинделя.

Продувка повітрям для високочастотних шпинделів при використанні машинного стисненого повітря (вмикається від пневматичного головного клапана).

Робоча головка патрона з роликовими підшипниками, конусність ISO 50, циліндричне зовнішнє кріплення на

Шпиндель Ø 110 мм, отвір шпинделя Ø 50 мм.

Ручне блокування шпинделя без контролю.

Можливість кріплення датчика шліфувального круга

Загальна інформація про робочу головку в патроні:

Для шліфування під напругою або зовнішнього шліфування з обертовим центром

Ручна корекція циліндричності робочої головки

Точність концентричності мінімум 0,0004 мм

Стандартна вісь С

для завантаження заготовки та зупинки по колу

(Точність +/-0,5°) для зміни заготовки

Стандартна вісь С; для фасонного шліфування,

зазвичай потрібна високоточна вісь С

Привід заготовки 3 кВт з серводвигуном змінного струму

Діапазон частоти обертання 1-1000 об/хв

Малий хід 1-50 об/хв

Пневматичний підйомник для легкого переміщення

робочої головки під час налаштування

2909914-E

Пневматичне керування та контроль тиску стружки

Електричний інтерфейс 1 для ротаційного

для ротаційної обробки з максимальною потужністю приводу до 3 кВт.

Дозволяє програмувати частоту обертання від 10-100% від

від номінальної частоти обертання шпинделя, в залежності від шпинделя, в тому ж або протилежному напрямку, що і шліфувальний круг.

Панель керування та шафа керування постійно підключені до

верстат

Кондиціонер для шафи керування

Загальні відомості про охолодження шафи керування:

За температури навколишнього середовища. При температурі вище 30°C потрібен охолоджувальний пристрій.

Напруга підключення: 400 вольт +/-10%.

Частота мережі: 50 Гц +/-1 Гц

Лінія: 4-провідна (L1, L2, L3 / PE) або 5-провідна (L1, L2, L3 / N / PE)

Внутрішня напруга управління: 24 вольт постійного струму

ЧПК Fanuc 21i-TB з ЧПК з:

-- Активним 10,4-дюймовим кольоровим плоским екраном

-- Вбудований контролер ПЛК

-- Комунікатор Studer і система шини ASI

Пам'ять користувача для контролера ЧПК: 128 кБ,

Пам'ять програм: 200

-- Fanuc 21i-TB підтримує тільки пам'ять користувача розміром до 512 кБ.

Портативний блок оператора: Термінал Studer PCU

з РК-дисплеєм, клавіатурою, електронним маховиком,

Кнопка заміни та дозволу

Лічильник годин роботи, діапазон 0-99,999 годин

Електронне виявлення стикування з Dittel AE 4100-1

що складається з:

-- Передньої панелі з РК-дисплеєм для відображення

кривої сигналу

-- 4 входи для виявлення стикування з пасивними датчиками

датчиками, при цьому тільки один датчик може бути

оцінювати тільки один датчик за один раз
