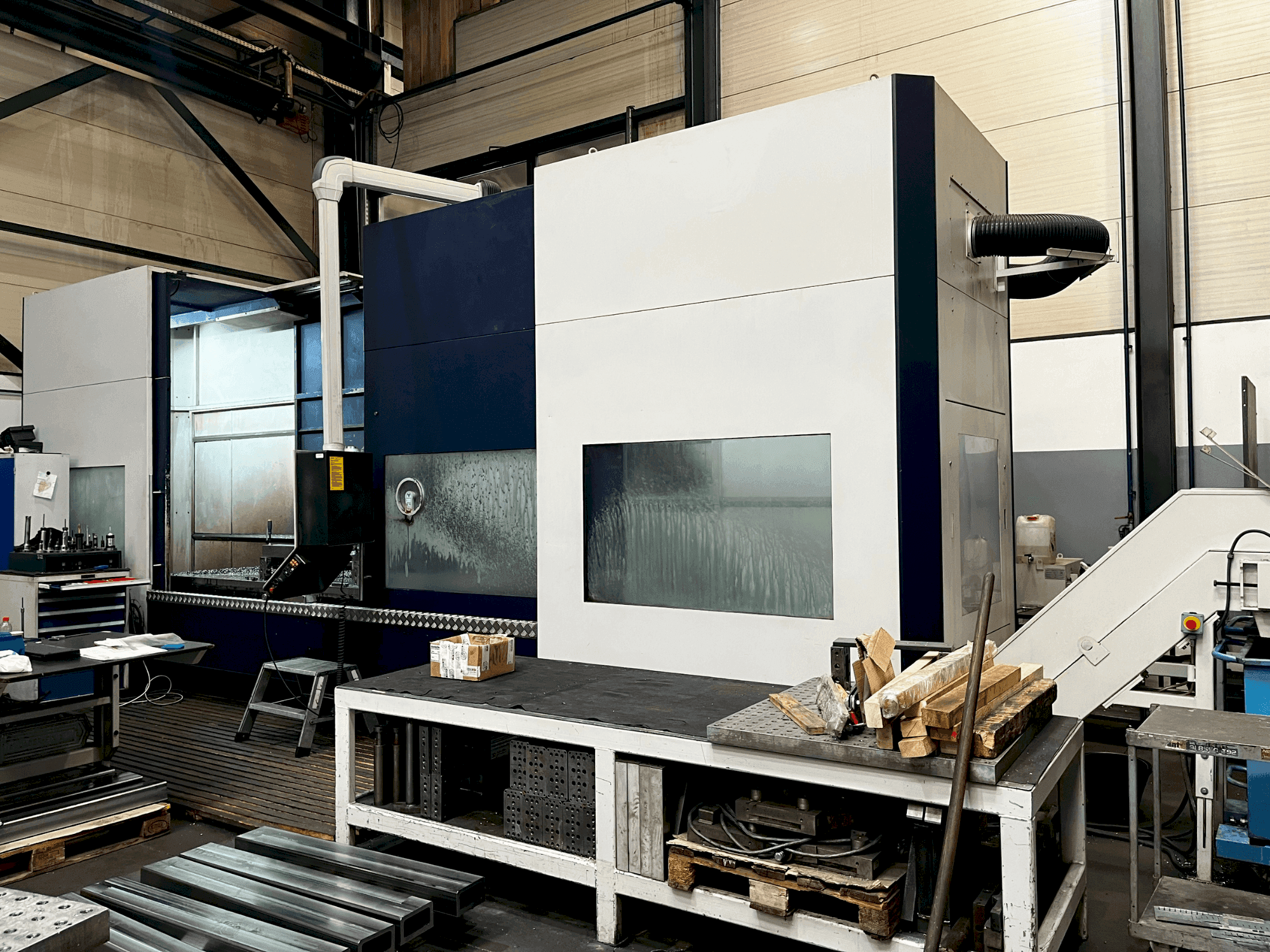

MACHINE_IMG_ALT_FRONT_VIEW

Soraluce TA-35A

Soraluce - TA-35A

2015

295.000 €

ціна на гіндумак
(Ex works)
отримати офіційну пропозицію
Відвідайте машину
зробити зустрічну пропозицію
Завантажити PDF

Маєте додаткові запитання? Зв'яжіться з нами.

sales contact

Ігор Гончаров

+380 68 979 3731

i.goncharov@gindumac.com

whatsapp
Натисніть
Показати мовою оригіналу

Фрезерний верстат SORALUCE TA-35A був виготовлений у 2015 році в Іспанії. Він оснащений поворотним пультом дистанційного керування HEIDENHAIN iTNC 530 HSCI (3 осі + шпиндель) з шарнірним з'єднанням. Включає 19-дюймовий плоский екран, металеву клавіатуру з інтегрованою мишею та USB-інтерфейс на панелі керування. Швидкість процесора 0,5 мс також включена. Токарна обробка з інтерполяцією за допомогою HEIDENHAIN iTNC 530, що складається з CAM-системи, постпроцесора HEIDENHAIN, програмної адаптації осі С. Верстат має портативний електронний маховик HEIDENHAIN HR 410 зі спіральним кабелем довжиною 3 м. Автоматична індексна фрезерна головка з поділкою 2,5° x 2,5° і частотою обертання до 4000 хв-1, 28 кВт, 479 Нм, включаючи повітряне охолодження / змащення масляним туманом, сила затиску інструменту 20 000 Н, тримач інструменту ISO 50 - DIN 69871 A (H200), не потрібен при виборі фрезерної головки H210. Включає в себе повний бризкозахисний кожух висотою 2 600 мм. Складається з двох передніх дверей і одних задніх дверей для управління верстатом спереду і ззаду. Всі двері і стіни оснащені в цілому 7 вікнами. Гідравлічна вага компенсується прямою дією на вертикальний супорт. Стіл верстата містить 5 Т-образних пазів 22 H12 (6 Т-образних пазів для ширини столу 1000 мм) і один опорний паз 22 H8, відстань між Т-образними пазами 140 мм.

Огляд

  • бренд: Soraluce
  • рік: 2015
  • МОДЕЛЬ: TA-35A
  • тип програми: Фрезерування
  • Місцезнаходження: Хорватія
  • тип машини: Фрезерний верстат
  • доступність: Негайно.
  • марка блоку управління: HEIDENHAIN
  • GINDUMAC ID: HR-MIL-SOR-2015-00002

Технічна інформація

Загальні дані

  • Вага машини: 18500 KG

Блок управління

  • Бренд: HEIDENHAIN
  • Модель: iTNC 530 HSCI
  • Пульт дистанційного керування: Так.

Головний привід

  • Кількість шпинделів: 1
  • Діапазон частоти обертання шпинделя: 20-4000 1/MIN
  • Потужність двигуна шпинделя: 28 kW
  • Кількість осей: 3

Рух

  • X-ВІСЬ Рух: 3500 mm
  • Y-ВІСЬ Рух: 1250 mm
  • Z-ВІСЬ Рух: 1200 mm

Таблиця

  • Зовнішня довжина: 2700 mm
  • Зовнішня ширина: 1000 mm
  • Кількість tslots: 6 x 22 H12

Додаткова інформація

    Переваги машини

    • Технічні переваги машини:
      • - Т-подібні пази 6 x 22 h12 // контрольний паз 1 x 22 // h8 відстань між Т-подібними пазами 140 мм
      • - Тримач інструменту (опція) iso 50, din 69871 ad
      • - Діапазон подач: вісь x, y, z 10 - 10000 мм/хв // макс. Швидкість подачі: вісь x, y, z 25000 мм/хв // макс. Зусилля подачі: x-, y-, z-вісь 10000 н // середнє прискорення 2 м/с2
      • - Управління heidenhain itnc 530 hsci (3 осі + шпиндель), включаючи 19" плоский екран, металеву клавіатуру з інтегрованою мишкою та інтерфейс usb на панелі управління. Швидкість процесора 0,5 мс, включаючи heidenhain smart. Nc // поворотна підвіска управління з з'єднанням // крутний момент 479 нм
      • - Інтерполяційне точіння за допомогою heidenhain itnc 530, що складається з кулачкової системи, постпроцесора heidenhain, програмної адаптації осі c (шпиндель)
      • - Портативний електронний маховик heidenhain hr 410 зі спіральним кабелем 3 м
      • - Автоматично індексована фрезерна головка з поділкою 2,5° x 2,5° і частотою обертання до 4000 хв-1, 28 кВт, 479 нм, з повітряним охолодженням/масляним мастилом, сила затиску інструменту 20 000 Н, тримач інструменту iso 50 - din 69871 a (h200), не потрібен при виборі фрезерної головки h210.
      • - Система охолодження мастила зовнішнє охолодження (kv 1 / стандарт) з об'ємом бака 250 л, тиск подачі 5 бар, швидкість подачі 50 л/хв, система камерних фільтрів з мікровентилятором і масляним ремінним знімачем з інтегрованими таймерами, вихід на фрезерній головці через душове кільце (d9)
      • - Повний комплект фіксаторів (короткі анкерні гвинти).
      • - Телесервіс (tel10): дистанційна діагностика через програмне забезпечення для дистанційного керування (інтернет) або через програмне забезпечення vpn/маршрутизатор (інтернет).
    • Якісні переваги машини:
      • - Гідравлічна компенсація ваги, що діє безпосередньо на вертикальну каретку.
      • - Повний бризкозахисний кожух висотою 2 600 мм. Складається з двох передніх дверей і одних задніх дверей для управління машиною спереду і ззаду. Всі двері і стіни оснащені в цілому 7 вікнами.
      • - Орієнтація шпинделя та нарізання різьби без компенсаційного патрона.
      • - Привідні двигуни змінного струму heidenhain на всіх осях з цифровою технологією приводу.
      • - Лінійні роликові направляючі ina rue45-e-l на всіх осях // автоматичне централізоване змащення з контролем тиску і часу для всіх осей і компонентів руху // шарико-гвинтові приводи (it5) на всіх осях // система прямих лінійних вимірювань heidenhain на всіх осях.
      • - Телескопічні кришки для напрямних осі х.
      • - Електрообладнання siemens.
      • - Гідравлічна система від vickers.
      • - Освітлення робочого простору (за Осбергером).
      • - Фарбування ral 5011 (сталевий синій), ral 7035 (світло-сірий)

    Додаткова інформація

    • - 2 комплекти документації (1 x паперовий та 1 x CD-Rom) // 3D модель верстата у форматі .step або .iges.

*Можливі розбіжності між наведеними даними та фактичними значеннями
