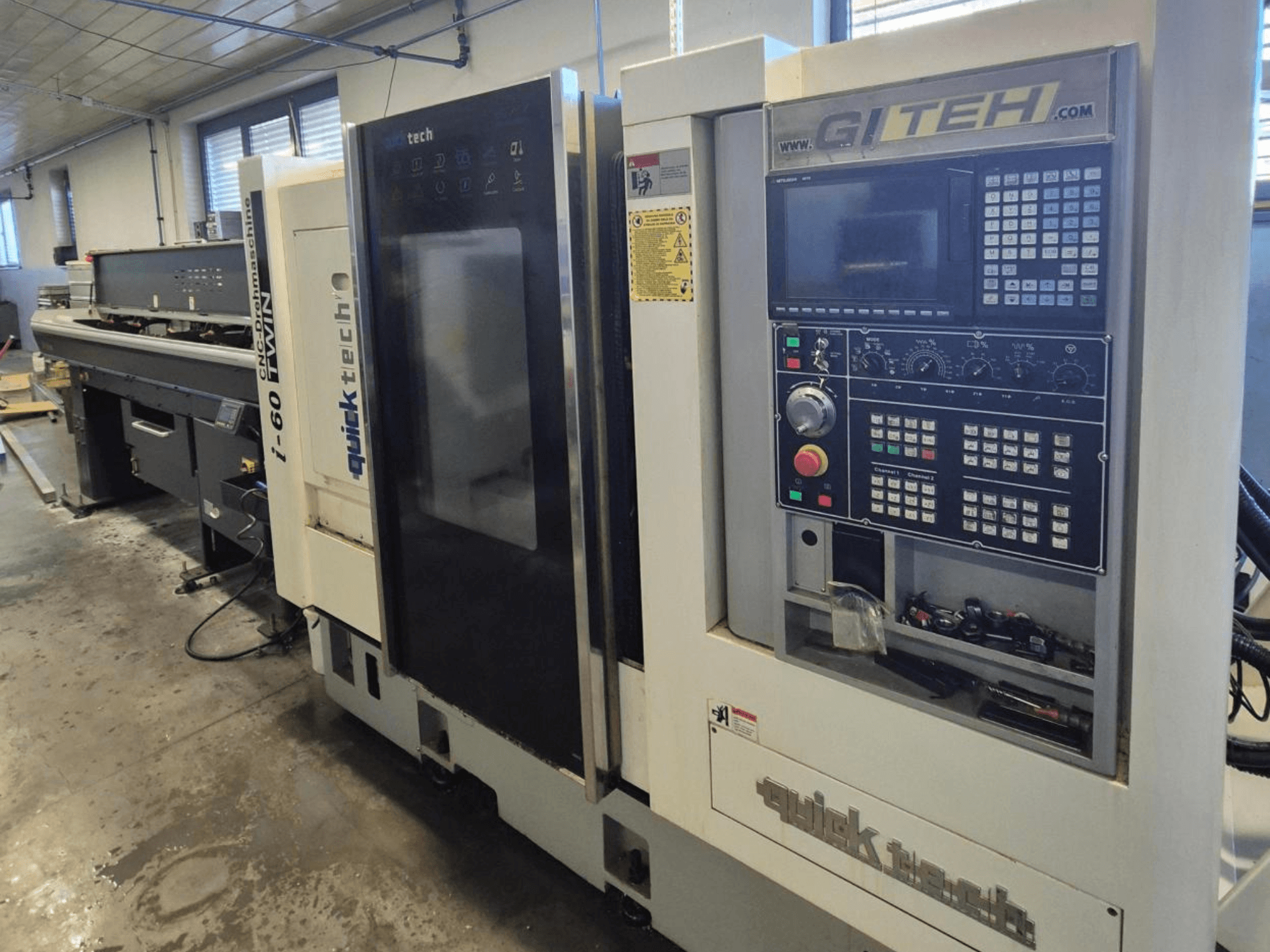

Quick-Tech - i60 twin SI-TUR-QUI-2016-00001

• Отвір головного шпинделя: 60 мм

• Отвір під шпиндель: 42 мм

• Макс. довжина точіння: 300 мм

• Швидкості

  • Головний шпиндель: 4000 об/хв

  • Додатковий шпиндель: 4000 об/хв

  • Привідні інструменти: 4000 об/хв

• Шпинделі

  • Індексація головного шпинделя: 0,001°.

  • Індексація додаткового шпинделя: 0,001°.

  • Гідравлічне гальмо шпинделя (головний і додатковий)

  • Синхронізація обертання та позиціонування шпинделів

• Інструментальні станції

  • Сторона головного шпинделя: 6 зовнішніх токарних, 5 внутрішніх токарних

  • Сторона підшпинделя: 3 зовнішні токарні, 4 внутрішні токарні

  • Привідні інструменти: 12 станцій

• Можливості обробки

  • 4-осьова одночасна обробка

  • Повноосьове програмування безпосередньо з системи керування

  • Функція продувки повітрям (М-код)

  • Виявлення вильоту деталі

• Робоче затискання

  • Патрон головного шпинделя: Ø185 мм

  • Підшпиндельний патрон: Ø173 мм

• Оснащення верстата

  • Верстатні нівелірні гвинти та пластини

  • Світлодіодне робоче світло

  • 3-кольорова сигнальна вишка

  • Автоматична центральна система змащення

  • Бак для охолоджуючої рідини і датчик рівня охолоджуючої рідини

  • Насос охолоджуючої рідини високого тиску 30-40 бар

  • Трансформатор 380В/220В

  • Базовий набір інструментів

  • Посібник оператора, посібник з програмування, електричні схеми, документація ПЛК

• Система управління: Mitsubishi M70

  • 10,4-дюймовий кольоровий дисплей; перевірка програми маховичка MPG

  • Абсолютне/інкрементальне програмування; програмування ISO

  • Функція автоматичного вимкнення верстата

  • Цикл нарізання різьби (G92); жорстке нарізання

  • Постійна швидкість різання (G96/G97)

  • Індикація виробничого часу та лічильник деталей

  • Старт-стопний рух по осях X, Z, Y, W; контурна обробка C1 і C2 для точіння/фрезерування

  • Мінімальний крок вводу: 0,001 мм

  • 80 позицій геометрії інструменту та корекції

  • Завантаження програм через карту пам'яті або USB; підключення до мережі

  • Програмування фасок і радіусів; компенсація радіуса

  • Абсолютні двигуни (без самонаведення); функції самодіагностики

  • Синхронізація шпинделя

  • Нарізання різьби приводними інструментами; нарізання різьби на підшпинделі

  • Функції допомоги при програмуванні; 2D симуляція програми

  • Можливість редагування ПЛК

  • Включена функція нарізання зубчастих коліс

  • Орієнтація приводного інструменту

Додаткове обладнання (не входить до базової комплектації)

• Конвеєр для відведення стружки

• Механізм подачі прутка VITO 56 (3 м)

• Конвеєр для готових деталей
