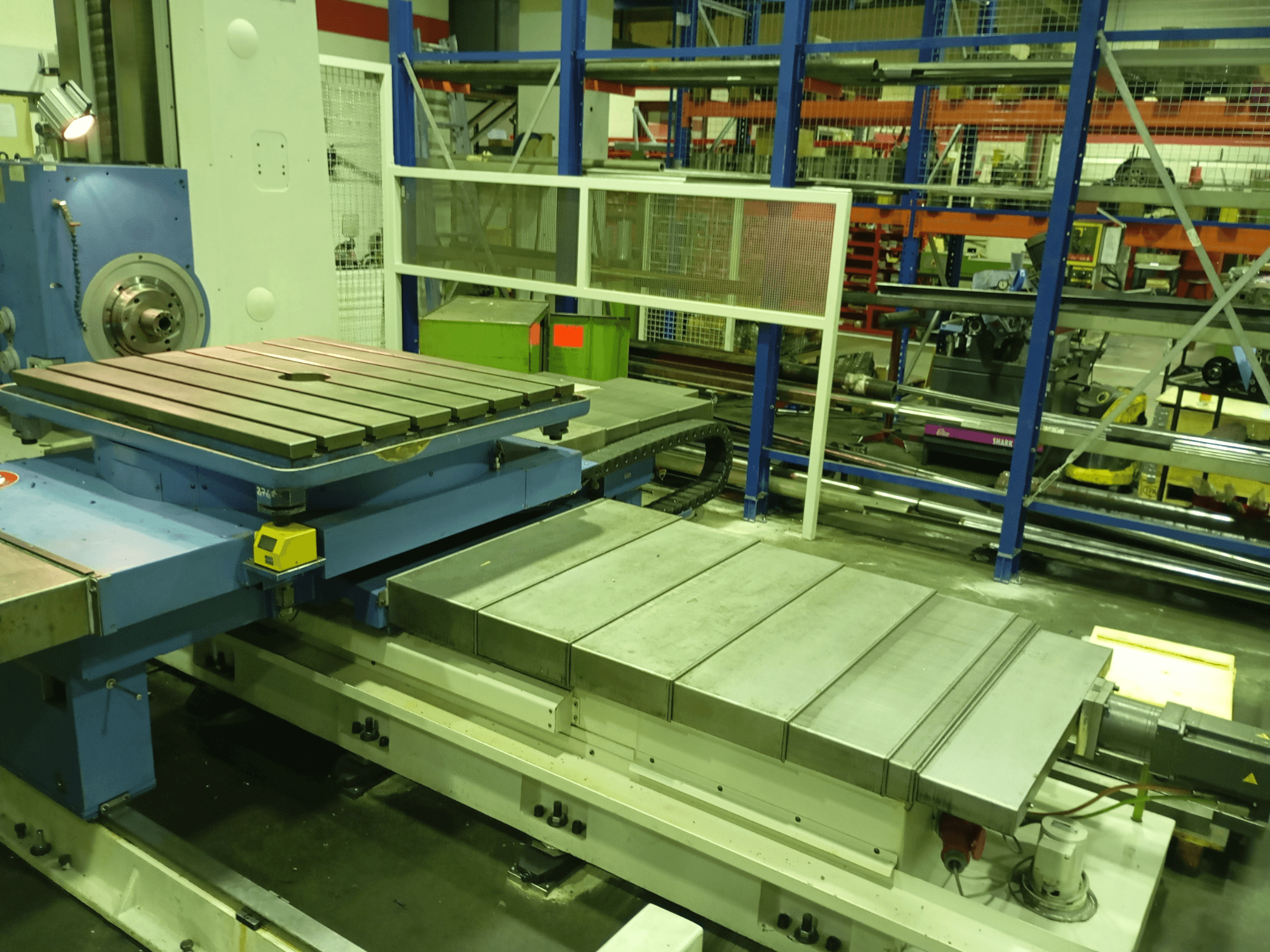

Цей 5-осьовий розточувальний верстат MSC Chemnitz BFT90/5 MSC був виготовлений у 2009 році. Він має значний розмір столу 1000 x 1120 мм з максимальним навантаженням на стіл 2,5 т. Верстат пропонує вражаючу швидкість подачі 4000 мм/хв і діапазон частоти обертання шпинделя 4 - 1600 об/хв. Якщо ви хочете отримати високоякісні можливості для розточування, розгляньте верстат MSC Chemnitz BFT90/5 MSC, який ми пропонуємо до продажу. Зв'яжіться з нами для отримання більш детальної інформації.
Огляд
- бренд: Other
- рік: 2009
- МОДЕЛЬ: BFT 90/5 TNC 320
- виробничі години: 3093
- тип програми: Інші верстати
- Місцезнаходження: Німеччина
- тип машини: Расточний верстат (Метал)
- марка блоку управління: HEIDENHAIN
Технічна інформація - Other BFT 90/5 TNC 320
Блок керування
- Марка керування: HEIDENHAIN
- Модель керування: TNC 320
Розміри
- Висота машини: 3160 mm
- Довжина машини: 5800 mm
- Вага машини: 8900 kg
- Ширина машини: 3400 mm
- Навантаження столу: 2500 kg
Рух
- Кількість осей: 5
- Хід по осі X: 1000 mm
- Хід по осі Y: 1000 mm
- Хід по осі Z: 1800 mm
Технічні характеристики
- Швидкість шпинделя: 1600 RPM
- Розмір конуса: SK 40
Додаткова інформація
Розмір столу: 1000 х 1120 мм
Вісь В (обертання столу): 360°
Швидкість подачі (X/Y/Z): 4000 мм/хв
Діаметр шпинделя: 90 мм
Хід по осі W: 710 мм
Розміри шафи управління (Д х Ш х В): 2,0 х 0,75 х 2,0 м
Температурний діапазон: 15-40 °C
Електрика: 3-фаза/50 Гц; номінальна напруга 380 В; керуюча напруга 24 В
Навантаження, що підключається: 40 кВт
Номінальний струм запобіжника: 100 А
Типове споживання енергії: приблизно 7,5 кВт
Час роботи шпинделя: 3069 h
Час роботи увімкненим: 10402 h
Капітальний ремонт: 2009
Загальна інформація Модернізація
Модернізація включає в себе
Система управління: TNC 320
Нові приводи по всіх осях
Новий стіл
Нова система затиску
Нові носії інформації
Новий блок ручного керування
Нова система охолодження
Новий гідравлічний блок
30 вимірювальних шкал (лінійні системи вимірювання)
Виробник системи управління: SK 40
Управління з ЧПУ: TNC 320
Повна електрична модернізація
Нова електропроводка по всьому верстату
Інтеграція системи ЧПК (TNC 320)
Нові входи і виходи (I/O)
Нові датчики та вимірювальні системи
Оновлені ланцюги управління та ланцюги безпеки
Сучасна система керування ЧПК
Підвищена точність завдяки новим вимірювальним системам
Підвищена надійність
Краща продуктивність завдяки новим приводам
Скорочення часу простою завдяки новим допоміжним вузлам
Нова електрична документація
Оновлені схеми
Включає системи електроживлення, управління, інтерфейс машини, панель оператора та приводи
Основа верстата залишається:
Настільний розточувальний верстат MSC Chemnitz
Тип: BFT 90/5 MSC - 5 осей
*Можливі розбіжності між наведеними даними та фактичними значеннями
