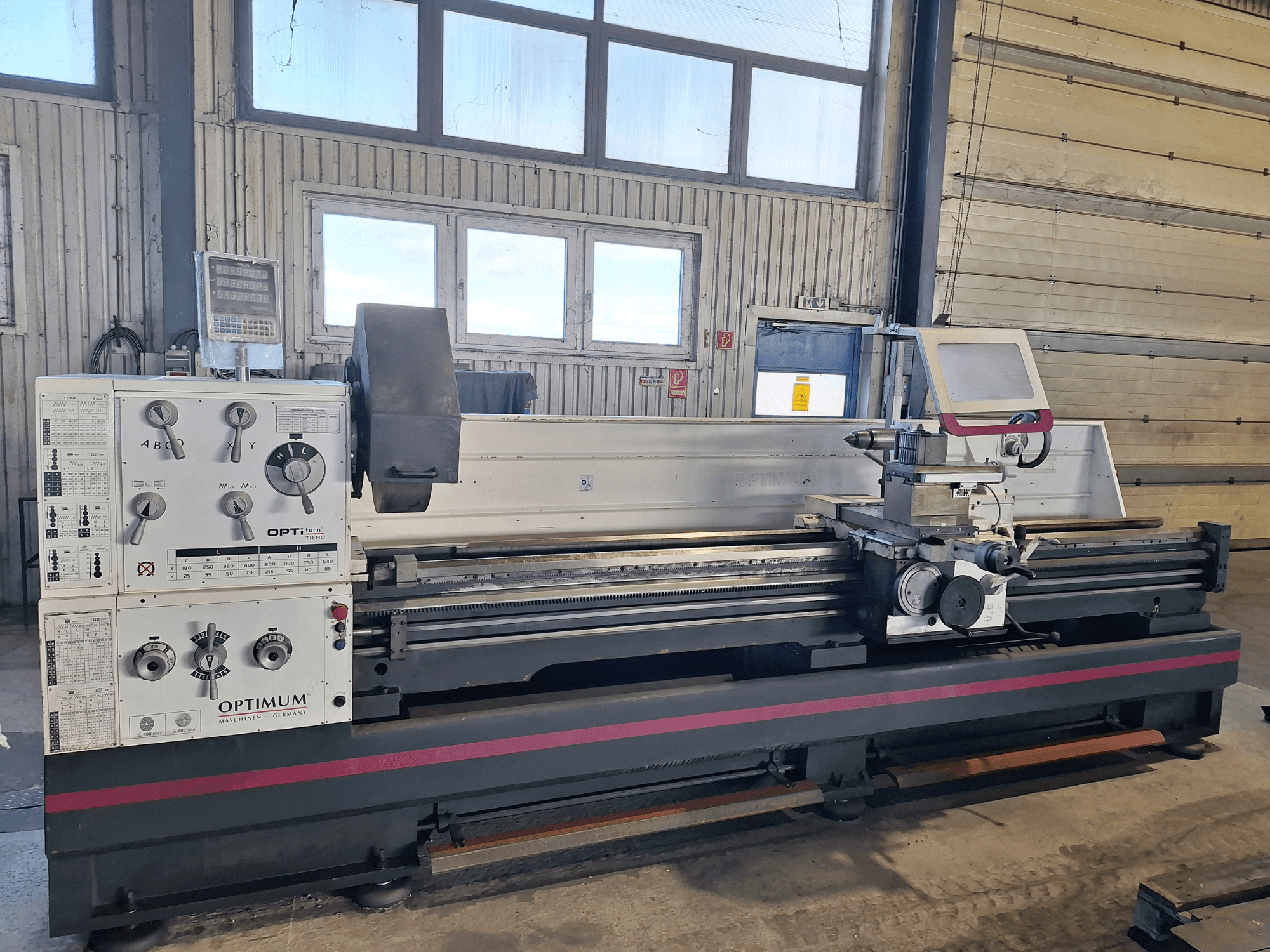

Optimum - OptiTurn TH 8030DHU-TUR-OPT-2022-00001

• Тип та основні характеристики

  • Токарно-гвинторізний верстат з тяговим шпинделем, висока гнучкість, точність і економічність

  • З підготовленим цифровим індикатором положення (див. Додаткове обладнання) та швидкозмінним сталевим тримачем (див. Додаткове обладнання)

• Інформація про транспортування

  • Пакувальні розміри: Довжина 4770 мм, ширина 1150 мм, висота 1840 мм

  • Вага: 4480 кг брутто, 3870 кг нетто

• Технічні характеристики

  • Вантажопідйомність 1,4 т/м

  • Робочі зони:

    • Макс. висота 400 мм

    • Діаметр повороту над станиною верстата 800 мм

    • Діаметр розвороту над стругальним супортом 570 мм

    • Ширина станини 400 м

    • Макс. ширина 3050 мм

    • Діаметр розвороту в мосту станини 1035 мм

    • Довжина повороту в мосту станини 250 мм

  • Діапазон швидкостей:

    • Кількість передач 16

  • Швидкість швидкого руху

    • Швидкість швидкого руху 3800 мм/хв

    • Пояснення щодо швидкого руху макс. 5 хв (30 хв. перерва)

  • Електричні дані:

    • Потужність приводного двигуна 11 кВт

    • Напруга живлення 400 В

    • Частота мережі 50 Гц

    • Електричні з'єднання: Загальна номінальна потужність 12 кВт

  • Система охолодження мастила:

    • Потужність насоса системи охолодження 150 Вт

  • Шпиндель:

    • Шпиндельний патрон Camlock DIN ISO 702-2 №8

    • Діаметр отвору шпинделя / прохідний діаметр штока 105 мм

    • Конус шпинделя Ø113 (конус 1:20) мм

    • Тримач інструменту макс. висота патрона 32 мм

  • Задня бабка

    • Патрон задньої бабки MK 5

    • Хід пінолі задньої бабки 235 мм

    • Діаметр пінолі задньої бабки 90 м

  • Крок:

    • Метричний крок 0,45 - 120 мм/об (54 кроки)

    • Імперський крок 80 - 7/16 Gg/1" (60 кроків)

    • Діаметральний крок 7/8 - 160 (42 кроки)

    • Модульний крок різьби 0,25 - 60 мм/об (46 кроків)

  • Хід:

    • Верхній супорт 230 мм

    • Сідло каретки 2900 мм

    • Поперечний супорт 368 мм

  • Подача:

    • Діапазон поздовжньої подачі 0,044 - 1,48 мм/об (25 подач)

    • Діапазон плоскої подачі 0,022 - 0,74 мм/об (25 подач)

• Особливості конструкції та безпека

  • Загартована та відшліфована напрямна осі Z

  • Кріплення шпинделя Camlock DIN ISO 702-2 №8

  • Точно виготовлені каретки; всі напрямні регулюються за допомогою клинових планок

  • Діапазон регулювання верхньої каретки ± 90°

  • Гарантована концентричність шийки шпинделя краще ніж 0,015 мм

  • Хвилі, колеса та головний шпиндель працюють в масляній ванні

  • Зубчасті колеса гладкі, загартовані та відшліфовані з 2 регульованими прецизійними конічними роликовими підшипниками

  • Зрозумілий важіль вибору для перемикання швидкостей подачі

  • Закрита конструкція швидкодіючого механізму подачі

  • Шестерні та вали загартовані та відшліфовані в масляній ванні в прецизійних підшипниках

  • Маховики роз'єднані та випробувані відповідно до EN 23125

  • Двоканальний перемикач право-ліво, випробуваний за стандартом EN 23125

  • Перемикач з розрахунком життєвого циклу, випробуваний відповідно до EN ISO 13849

  • Обертання вправо/вліво на каретці станини за допомогою перемикаючого шпинделя з можливістю перемикання

  • Централізоване змащення в супорті станини

  • Пристрій охолодження з окремим резервуаром для МОР з індикатором рівня і масляним сепаратором; легке і повне спорожнення і очищення відповідно до DIN

  • Ведучий шпиндель

  • Вимикач аварійної зупинки, вимикач захисту двигуна, головний вимикач з можливістю блокування

  • Пристрій аварійної зупинки з ножним керуванням

  • Безпечні маховики з функцією розблокування по осі X

  • Маховики з регульованою дрібною шкалою 0,04 / 0,02 мм

  • Регульована задня бабка для конічного точіння ± 10 мм

  • Перо задньої бабки та маховик з регульованою точною шкалою

  • Кривошип задньої бабки для зміни положення

  • Піноль задньої бабки з двома регульованими передаточними числами 1/4 або 1/1 обороту

  • Швидка подача: кнопка та перемикач для активації швидкого переміщення в площині та поздовжньому напрямку; не вимикає весь верстат при втягуванні в кінцевий вимикач

  • Запобіжний кінцевий вимикач з позитивними розмикаючими контактами

  • Електричне гальмо двигуна зі швидкою аварійною зупинкою; швидка зупинка без ливника в нормальному режимі роботи

  • Електрика з компонентами Siemens

  • Енергетичний ланцюг для дбайливого прокладання ліній і шлангів

Додаткове обладнання

• Цифровий індикатор положення DPA 21 зі скляною шкалою

• Швидкозмінний сталевий тримач SWH 9-D

• Сталева державка 41 x 180 тип D для квадратних зубил (макс. висота інструменту 32 мм)

• Фіксований прохід (стійка опора) макс. Ø 150 мм

• Рухома оправа (нерухома/постійна) прохід макс. Ø 130 мм

• Верстатне світло / світлодіодна верстатна лампа

• Редукційна втулка MK 5 / MK 7

• Фіксована точка центрування MK 5

• Фіксована точка центрування MK 5, легована

• Позиційний упор з точним регулюванням

• Набір для перемикання передач

• Якісне мастило в комплекті

• Робочі інструменти
