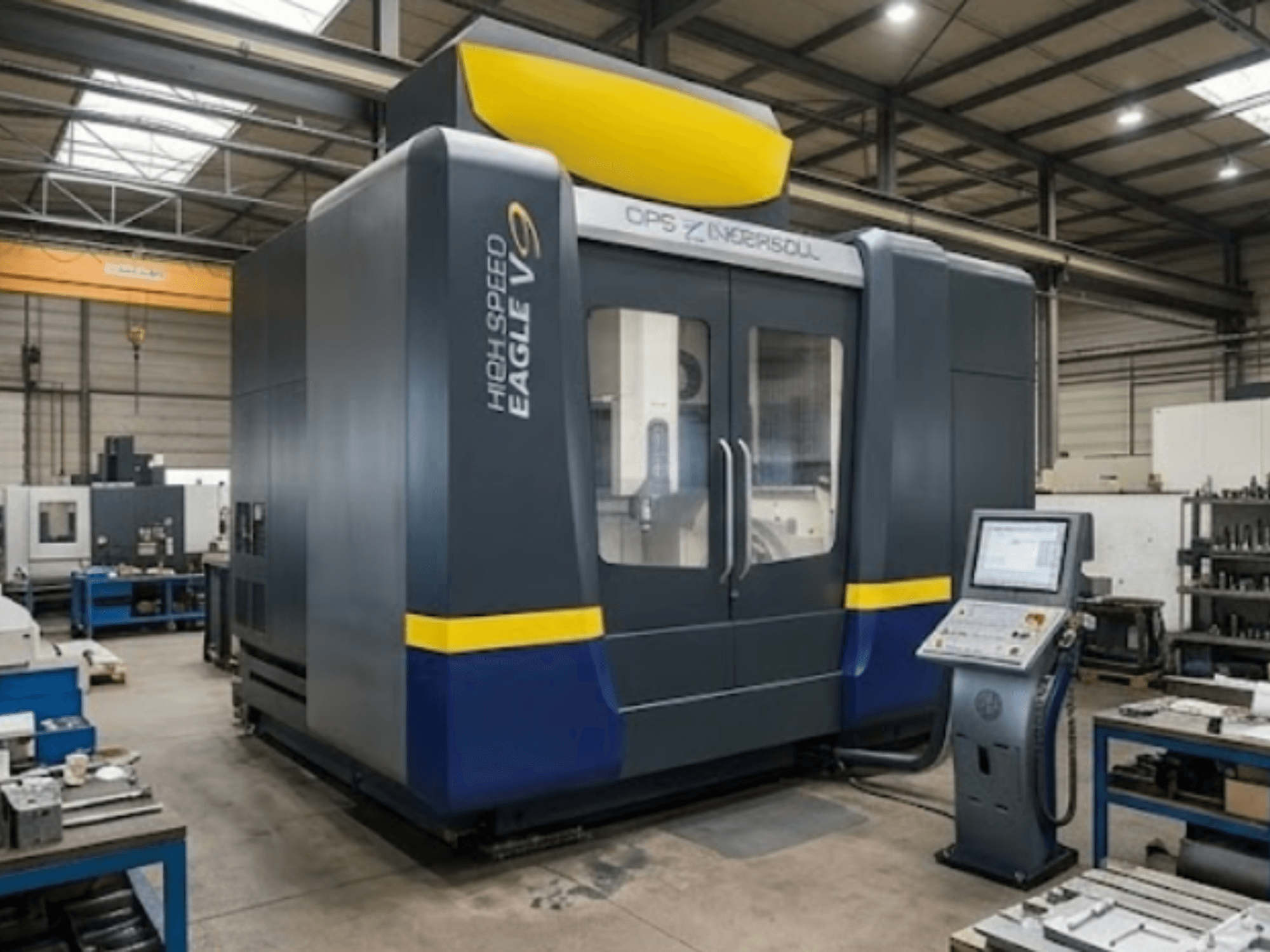

OPS INGERSOLL - Eagle V9DE-MIL-OPS-2014-00001

- Конструкція верстата: подвійний портальний привід по осях X та Y, віброгасильна станина з полімербетону з 3-точковим кріпленням без фундаменту

- Хід по осі X: 800 мм

- Хід по осі Y: 600 мм

- Хід по осі Z: 500 мм

- Хід по осі B: 140° / 60°

- Хід по осі C: 360°

- Швидкість осі B: 25 об/хв

- Швидкість осі C: 100 об/хв

- Макс. швидкість швидкого переміщення: 45 м/хв

- Макс. прискорення: 10 м/с²

- Шпиндель 1 (стандартний): високочастотний шпиндель HSK-A63, потужність 35 кВт, 1–18 000 об/хв, крутний момент 83 Нм

- Система зміни інструменту шпинделя 1: HSK-A63, 48-позиційна

- Шпиндель 2 (опція 5): високочастотний шпиндель HSK-E50, потужність 17 кВт, 1–36 000 об/хв

- Система зміни інструменту для шпинделя 2: HSK-E50, 72-позиційна

- Система управління: HEIDENHAIN iTNC 530 HSCi

- Тип столу: стіл з Т-образними пазами (замінюється блоком 4-ї/5-ї осі, якщо опція налаштована)

- Місткість заготовки для 4-ї/5-ї осі: діаметр 500 мм × висота 500 мм, максимальна вага 250 кг

- Пакет точності 1: контур теплообмінника +/- 0,1 °C та охолодження приводу

- Пакет точності 2: компенсація похибок положення та геометрії по осях X/Y/Z

- Пакет точності 3 (опція 5 осей): ATDC (автоматичне регулювання температурного дрейфу), 5-осьова компенсація, Heidenhain KinematicsOpt з калібрувальною сферою

- Вимірювання інструменту: лазерна система Blum для контролю на наявність пошкоджень інструменту та компенсації довжини/діаметра інструменту

- Вимірювання заготовки: інфрачервоний контактний датчик Renishaw

- Змащування: змащування мінімальною кількістю мастила (зовнішній шпиндель), автоматичне централізоване змащування шпинделя, приводу та системи направляючих

- Система автоматизації / маніпуляції (опція 13): система маніпуляції IMC5 MultiChange light (2004 р.) з правостороннім кріпленням, стандартний захват RCS, 8-місний магазин заготовок

- Магазин електродів (опція 14): подвійний магазин електродів Erowa ITS (на 154 електроди)

- Додаткові особливості:

контейнер для стружки

автоматичне очищення різального інструменту за допомогою розпилювача

ручне колесо HR410
