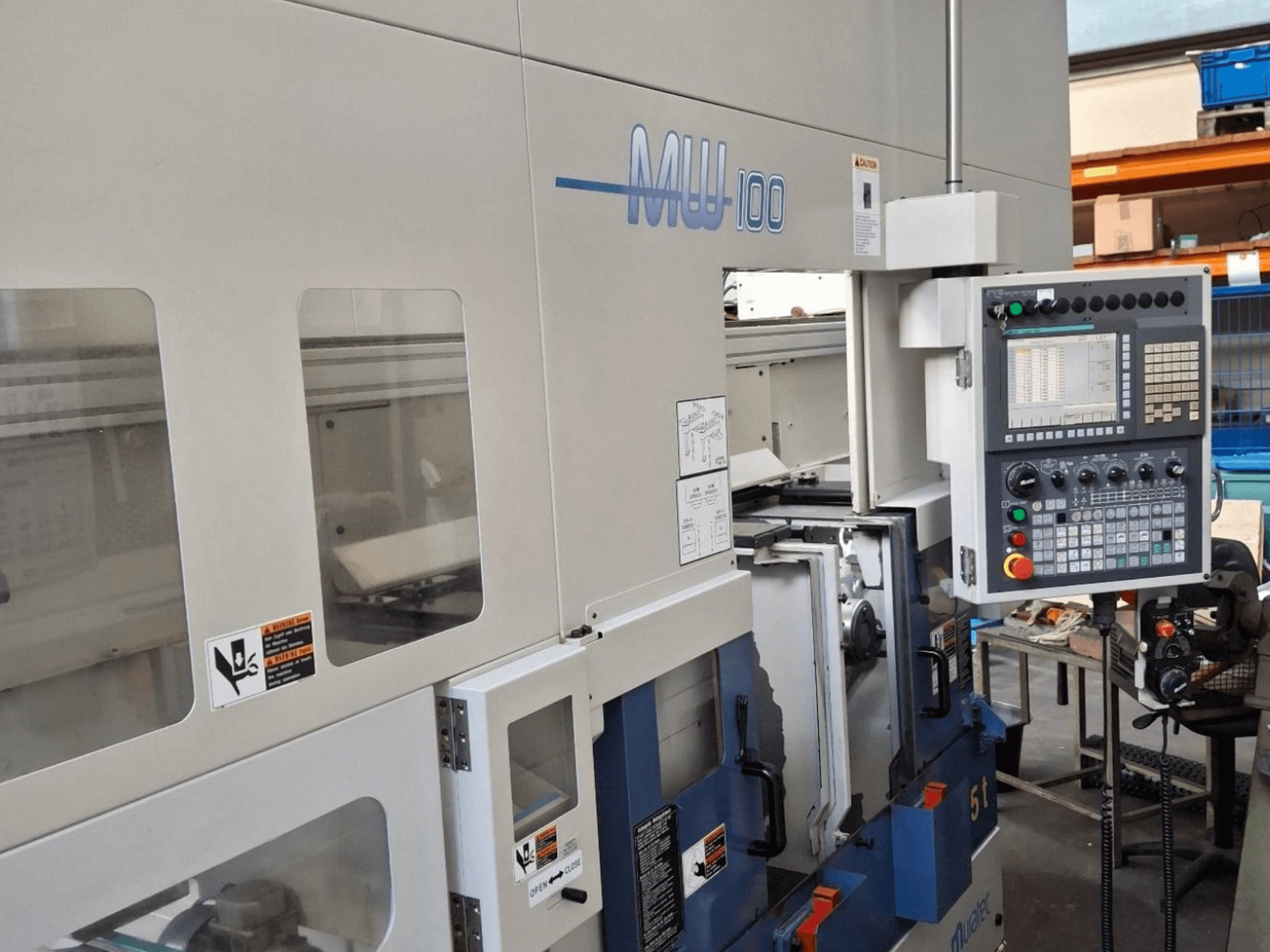

Цей 4-осьовий багатошпиндельний токарний верстат Muratec MW 100 GT був виготовлений у 2012 році. Він має максимальний діаметр точіння 168 мм і довжину точіння 145 мм. Для ефективної роботи верстат оснащений двома револьверними головками, кожна з яких має 8 робочих місць, а також портальним завантажувачем. Якщо ви шукаєте високоякісний токарний верстат, зверніть увагу на Muratec MW 100 GT, який ми пропонуємо до продажу. Зв'яжіться з нами для отримання більш детальної інформації.
Огляд
- бренд: Muratec
- рік: 2012
- МОДЕЛЬ: MW 100 GT
- тип програми: Поворот.
- Місцезнаходження: Німеччина
- тип машини: Багатошпиндельний Токарний Станок
- марка блоку управління: FANUC
Технічна інформація - Muratec MW 100 GT
Блок керування
- Марка керування: FANUC
- Модель керування: 31i-TA
Розміри
- Висота машини: 2300 mm
- Довжина машини: 1550 mm
- Вага машини: 3500 kg
- Ширина машини: 1650 mm
Рух
- Кількість осей: 4
- Хід по осі X: 130 mm
Технічні характеристики
- Протишпиндель: Так
- Приводні інструменти: Ні
- Макс. діаметр прута: 47 mm
- Потужність шпинделя: 5.5 kW
- Швидкість шпинделя: 6000 RPM
Додаткова інформація
Модель керування: FANUC 31i-TA
Відстань між шпинделями: 340 мм
Макс. Діаметр повороту: 295 мм
Макс. Діаметр точіння: 168 мм
Макс. Довжина точіння: 145 мм
Шпиндель: JIS A2-5
Макс. Діаметр патрона: 165 мм (6")
Діаметр підшипника шпинделя: 80 мм
Швидкість переміщення по осі X: 24 м/хв
Швидкість переміщення по осі Z: 24 м/хв
Кількість револьверних головок: 2
Станції револьверних головок: 8
Розмір хвостовика інструменту: 20 x 20 мм
Макс. Діаметр свердла: 40 мм
Час індексації револьверної головки: 0,2 сек
Макс. Діаметр заготовки: 80 мм
Макс. Довжина заготовки: 60 мм
Діаметр ходу щелепи: 12 мм
Макс. Вага заготовки (на одну руку): 2,0 кг
Стандартний час завантаження: 4,5 сек
Мінімальний час обробки: 16 сек
Переміщення навантажувача по осі X: 1 420 + 1 420 мм
Переміщення по осі Y: 435 мм
Переміщення по осі Z: 135 мм
Діапазон повороту руки навантажувача (вісь Альфа): 180°
Швидкість обертання рукоятки навантажувача: 0,4 сек / 180°
Швидкість переміщення навантажувача по осі X: 150 м/хв
Швидкість переміщення навантажувача по осі Y: 120 м/хв
Швидкість переміщення по осі Z: 55 м/хв
Місткість піддонів: 14
Макс. Висота штабелювання: 450 мм
Діапазон діаметрів заготовки: 30 - 160 мм
Макс. Вага заготовки на палеті 40 кг
Робоча площа верстата (з аксесуарами): 3 300 x 2 380 мм
Підключене навантаження: 30 кВА
Портальні навантажувальні системи: 2
Жолоби для огляду деталей: 2
Гідравлічні силові патрони: 2 x SMW Autoblok BHM 165, 6"
Гідравлічний циліндр (лівий): SMW SIN-S 100
Гідравлічний циліндр (правий): SMW VNK 70/37
Контроль наявності заготовки з повітряним керуванням: Так
Контроль затиску заготовки: З обох сторін
Позиції орієнтації шпинделя: 4 (з обох сторін)
Подача ЗОР через патрон: з обох сторін
Об'єм автоматичного насоса ЗОР: 200 л
8-позиційних башт: 2
Світлова сигналізація на башті: Так
Підготовка до вилучення масляного туману: Так
Автоматична зупинка машини: Так
Автоматичне центральне змащення: Так
Інтерфейс RS232C: Так
Зовнішній трансформатор: Так
Необов'язково:
Тип портального навантажувача: 3-осьовий козловий навантажувач
Конвеєр для подачі стружки
*Можливі розбіжності між наведеними даними та фактичними значеннями
