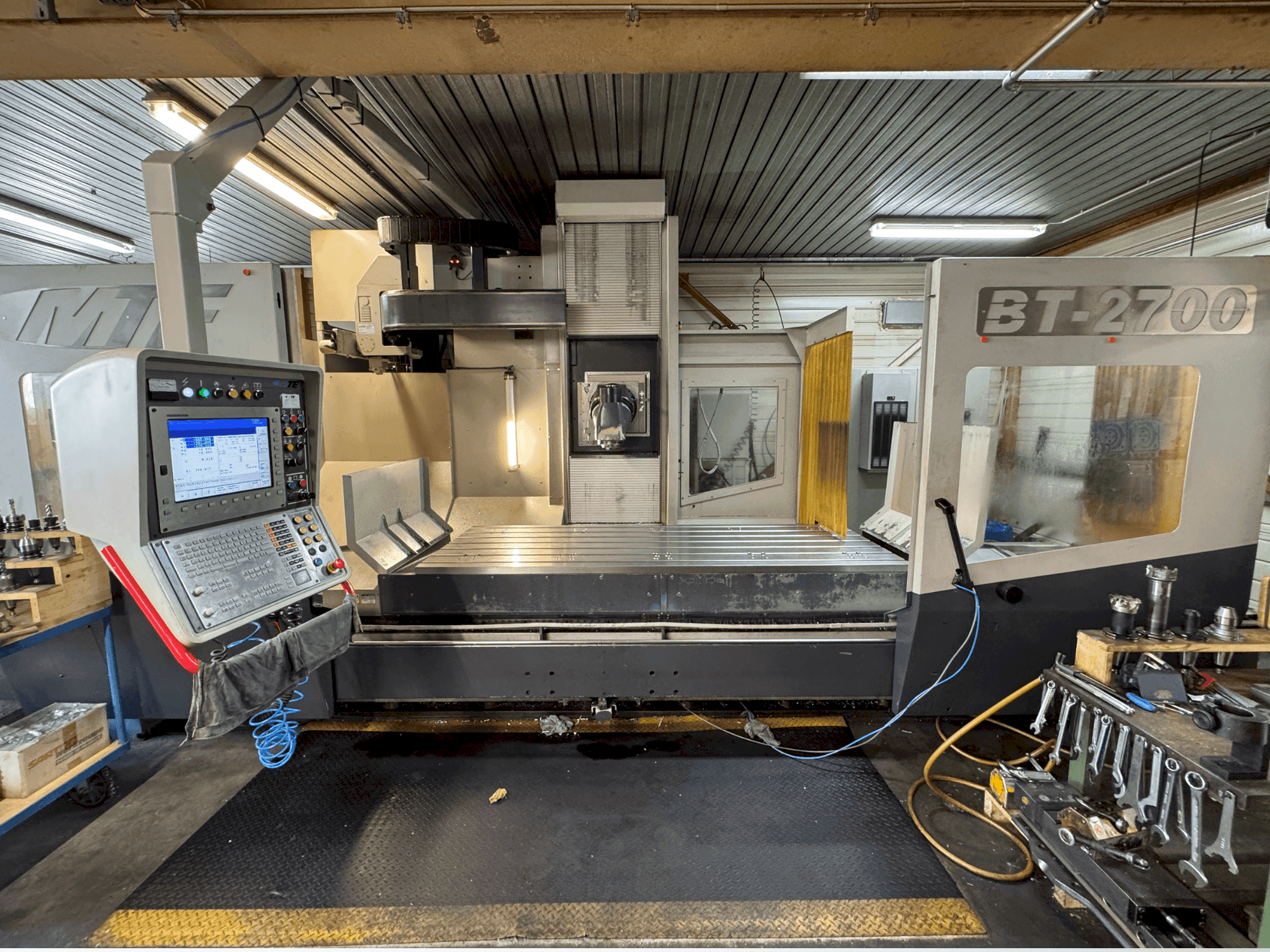

MTE - BT-2700DE-MIL-MTE-2015-00001

Додаткове обладнання

• - Гідравлічна система / Охолоджувальний агрегат з регулюванням температури / Система змащення / Шафа управління з освітленням і кондиціонером / Телескопічна кришка / Освітлення робочої зони / Захисне огородження і захищена дверцята доступу

Додаткова інформація

Переваги машини

• Технічні переваги машини:
  • - Довжина затискного столу/затискної поверхні: 2700 мм / ширина: 1000 мм
  • - Максимальна потужність приводу: 32 кВт від 198 об/хв / максимальний крутний момент: 1120 нм (постійний до 376 об/хв) / діапазон швидкостей: 0-6000 об/хв / частота обертання шпинделя 6000 об/хв: низький діапазон 0-984 об/хв, середній діапазон 918-2456 об/хв, високий діапазон 2404-6000 об/хв
  • - ЧПК з 15,1-дюймовим плоским екраном і поворотним маятником управління
  • - На годиннику 32000

Додаткова інформація

• - Вантажопідйомність/переміщення: Вісь X (поздовжнє переміщення): 2 500 мм Вісь Z (вертикальне переміщення): 1 250 мм (опція) Вісь Y (бічне переміщення): 1 200 мм (опція) Затискний стіл / Затискна поверхня: Довжина: 2 700 мм Ширина: 1 000 мм Максимальне транспортне навантаження: 9 000 кг Конструкція: Діагональна (повертається в 2 площинах) Діапазон швидкостей: 0-6,000 об/хв Позиції нахилу/повороту: 2,5 x 1 (з зубчастою передачею Hirth) 144 позиції діагональне з'єднання, 360 позицій вертикальне з'єднання Тримач інструменту: DIN 69871 AD Витяжна шпилька: DIN 69872 Форма конуса A: DIN 69871 Сила затиску інструменту: 15 000 Н Привід Головний шпиндель: Двигун / Марка: Привід головного шпинделя Heidenhain Максимальна потужність приводу: 32 кВт від 198 об/хв Максимальний крутний момент: 1120 Нм (постійний до 376 об/хв) Регулювання швидкості/редуктор: 3 швидкості (з масляним охолодженням) з автоматичним перемиканням Частота обертання шпинделя 6 000 об/хв: низький діапазон 0-984 об/хв, середній діапазон 918-2 456 об/хв, високий діапазон 2 404-6 000 об/хв Подачі осей приводу: Приводні двигуни осей: Heidenhain (цифрові приводи) Максимальне швидке переміщення: (осі X/Y/Z) 25 000 мм/хв Максимальна робоча подача: (осі K/Y/Z) 15 000 мм/хв Максимальне середнє прискорення: 2 хвилини* Максимальне зусилля подачі: (осі X/Y/Z) 21 500 Н Системи приводу осей: Вісь X (поздовжня) Кульково-гвинтова (з попереднім натягом) ® 63x40мм Вісь Z (вертикальна) Кульково-гвинтова (з попереднім натягом) © 50x20мм Вісь Y (поперечна) Кульково-гвинтова (з попереднім натягом) ® 50x20мм Затискний стіл / поверхня столу: Кількість Т-образних пазів: 7 Розмір Т-образних пазів: мм22 H12 Контрольний паз: мм22 H 7 Відстань між Т-образними пазами: 140 мм Вимоги до простору: Довжина прибл. Висота прибл. Ширина прибл. BT 2700 (при = 1250 мм) (при Y = 1200 мм) Вага верстата: Вага BT 2,700 кг Приєднане навантаження: прибл. 7 200 мм (без поперечного транспортера + 1 280 мм) прибл. 3 250 мм (без пристрою для зміни інструменту) прибл. 4 900 мм прибл. 18 500 мм KVA прибл. 45 Базова комплектація верстата: ЧПК HEIDENHAIN ITNC 530 (HSCI) з 15,1-дюймовим плоским екраном і поворотним маятником управління для роботи перед верстатом і за ним. Станина верстата, затискний стіл, колона верстата і вертикальне сідло виготовлені з пластинчастого чавуну з графітовим графітом GG30 для поліпшення демпфуючих властивостей. Фрезерна каретка виготовлена з високоякісного чавуну з кулястим графітом GJS-500 для забезпечення максимальної жорсткості і, таким чином, максимальної механічної точності осі каретки. Автоматична фрезерна головка з литої сталі (GS 60) з діагональною конструкцією, з можливістю нахилу 2,5° / 2,5° (опція 2,5° x 1°) і швидкістю 4 000 об/хв (опція 3 000/6 000 об/хв). Орієнтація шпинделя за допомогою ЧПК Редуктор головного шпинделя з масляним охолодженням, 3 ступені з автоматичним перемиканням, максимальна потужність 32 кВт і максимальний крутний момент 1 520 Нм Шестерні в редукторі конічні. Шестерні виготовлені з хромонікелевої сталі, загартовані та прецизійно відшліфовані. Лінійні рециркуляційні роликові підшипникові напрямні INA на всіх 3 осях X (довжини): 10 одиниць, тип: INA RUE 45 EL Вісь Z (вертикальна): 4 підшипника, тип: INA RUE 55 EL Y-вісь (поперечна): 8 одиниць, тип: INA RUE 45 EL і додаткові плоскі напрямні в якості демпферних ковзанок Гідравлічна система: Холодильний агрегат Rexroth з регулюванням температури для охолодження трансмісійного масла. Привід головного шпинделя і приводів осей через двигуни змінного струму Heidenhain (цифрові) Система лінійних вимірювань Heidenhain (0.001 мм) на всіх осях Гідравлічна противага на вертикальній осі Фрезерні супорти над і під вертикальною віссю закриті роликовим кожухом для захисту заднього машинного відділення Вертикальна вісь (в задньому машинному відділенні) над і під вертикальним сідлом закрита сильфонним кожухом для захисту напрямних, шарико-гвинтової пари і вимірювальної системи від забруднення Автоматичне централізоване змащення осей і кулькових гвинтів Система мастила для подачі охолоджуючої мастила ззовні до обробних інструментів Шафа управління з освітленням і кондиціонером Телескопічна кришка для захисту напрямних і приводних вузлів по осі X Переносний електронний маховичок "Heidenhain HR-410" з можливістю вибору осі Автоматична температурна компенсація Додаткова електрична ножна педаль для ручної зміни інструменту Бризкозахисний кожух з 4-х боків з великим оглядовим вікном. Розсувні двері на передній частині верстата можна відкривати по всій довжині затискного столу. Додаткові розсувні двері в задній частині робочої зони. Розсувні двері оснащені захисними вимикачами відповідно до норм CE та інтегровані в ланцюг аварійної зупинки верстата. Захисне огородження Fell Захищає задню частину верстата за допомогою захищених дверцят Освітлення робочої зони Покриття лакофарбового покриття: графітовий сірий RAL 7024 / агатовий сірий RAL 7038 Збільшення вертикального ходу машини від Z = 1000 мм до Z = 1250 мм Збільшення поперечного ходу машини від Y = 1000 мм до Y = 1200 мм Автоматично поворотна фрезерна головка в діагональному виконанні, з поділкою 2,5° x 1° (профіль зуба Хірта) Швидкість 6 000 об/хв Інструментальний шпиндель BIG Plus: Шпиндель оснащений одночасним конусним і торцевим контактом для інструменту Повітряне охолодження через шпиндель: Альтернативно для охолодження інструменту можна подавати стиснене повітря через інструментальний центр (IKZ) відповідно до DIN 69871, форма AD Повітряне охолодження через сопла для ЗОР (зовнішнє): Подача повітря до інструмента/заготовки як альтернатива подачі ЗОР через зовнішні сопла на шпинделі інструмента Мінімальна кількість мастила Система Lubrix: Для охолодження та змащення інструменту через центр інструменту (IKZ) можна подавати масляно-повітряну суміш відповідно до DIN 69871, форма AD. Автоматичний пристрій для зміни інструменту HN: версія верстата з автоматичним пристроєм для зміни інструменту, встановленим на стійці верстата. Максимальний діаметр інструменту: Максимальний діаметр інструменту з урахуванням вільного допоміжного простору в магазині: 125 мм 250 мм Макс. довжина інструменту: 380 мм Макс. вага інструменту: 20 кг Транспортер стружки: Транспортер стружки, встановлений в поздовжньому напрямку верстата між стійкою верстата і затискним столом, шарнірно закріплений на стрічковому конвеєрі. Викид праворуч. Другий транспортер стружки: Конвеєр для відведення стружки, встановлений у поздовжньому напрямку верстата перед столом верстата, шарнірна конструкція. Викид праворуч. Поперечний конвеєр: Зменшення загальної довжини верстата на 1300 мм за рахунок використання поперечного конвеєра в шарнірному виконанні зліва з викидом ззаду. Простий захист від бризок: Машина оснащена простим бризкозахисним кожухом замість стандартного захисного і бризкозахисного кожуха: Великі розсувні двері з оглядовими вікнами встановлені спереду і праворуч ззаду на столі верстата. Система радіовимірювальних щупів HH TS 460: Система радіовимірювальних щупів Heidenhain TS632 забезпечує надійне електронне вимірювання та вирівнювання заготовок у всіх положеннях фрезерної головки завдяки необмеженій передачі сигналу радіохвиль з використанням практичних вимірювальних циклів. - Система радіовимірювальних щупів TS460 Двонаправлена активація Крутий конус DIN69871 SK40 M4 (керамічний вал), довжина = 53 мм - Радіоприймач Гнучка антена з роз'ємом TNC, з'єднувальний кабель (2 м) з роз'ємом для системи керування Heidenhain i TNC 530 HSCI з'єднання X 112

Умови оплати

• Оплата заздалегідь

• Фінансування активів
