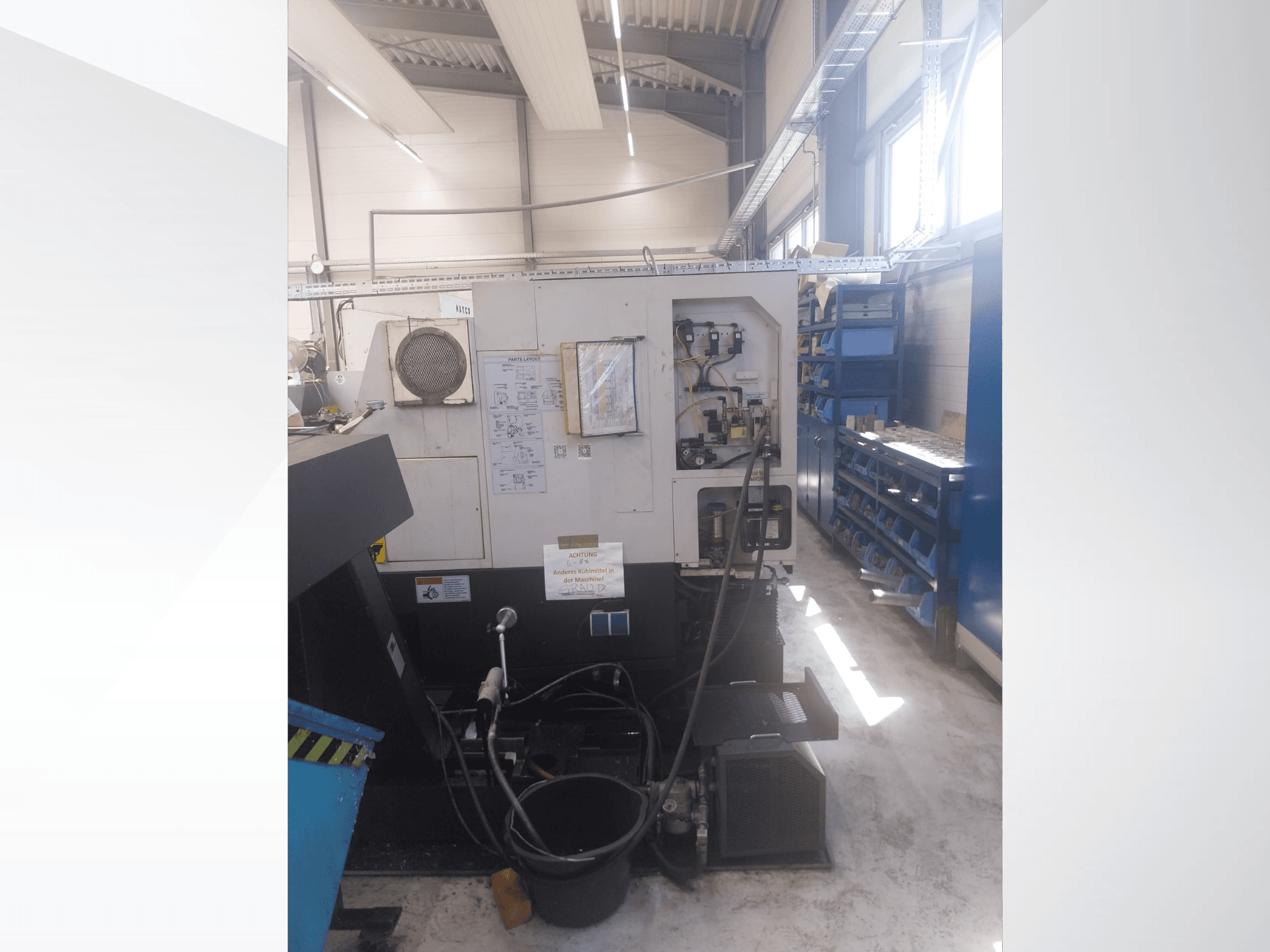

Mazak - QUICK TURN NEXUS 200 MSDE-TUR-MAZ-2004-00001
Маєте додаткові запитання? Зв'яжіться з нами.
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com
Цей 4-осьовий верстат Mazak QUICK TURN NEXUS 200 MS був виготовлений у 2004 році. Він має максимальний діаметр точіння 380 мм та максимальний діаметр затиску 675 мм. Верстат оснащений потужним головним шпинделем, що розвиває швидкість обертання до 5 000 об/хв, та міцною інструментальною револьверною головкою з 12 позиціями. Якщо ви шукаєте верстат для високоякісного токарного оброблення, зверніть увагу на верстат Mazak QUICK TURN NEXUS 200 MS, який ми пропонуємо до продажу. Зверніться до нас для отримання додаткової інформації.
Огляд
- бренд: Mazak
- рік: 2004
- МОДЕЛЬ: QUICK TURN NEXUS 200 MS
- тип програми: Поворот.
- Місцезнаходження: Німеччина
- тип машини: Горизонтальний токарний верстат
- марка блоку управління: MAZATROL
Технічна інформація - Mazak QUICK TURN NEXUS 200 MS
Блок керування
- Марка керування: MAZATROL
- Модель керування: 640T Nexus
Розміри
- Висота машини: 1840 mm
- Довжина машини: 2353 mm
- Вага машини: 5000 kg
- Ширина машини: 1780 mm
Рух
- Кількість осей: 4
- Хід по осі X: 230 mm
- Хід по осі Z: 575 mm
Технічні характеристики
- Протишпиндель: Так
- Приводні інструменти: Так
- Потужність шпинделя: 22 kW
- Швидкість шпинделя: 5000 RPM
Додаткова інформація
- Робоча зона:
- Макс. діаметр повороту: 675 мм
- Макс. діаметр повороту над поперечним супортом: 276 мм
- Макс. діаметр точіння: 380 мм
- Макс. діаметр оброблюваного прутка: 65 мм
- Головний шпиндель:
- Потужність головного приводу (номінальна потужність на 30 хв / 100 % безперервної роботи): 26 кВт / 22 кВт (вбудований двигун шпинделя)
- Макс. крутний момент: 350 Нм
- Кінцева частина шпинделя: A2-6"
- Отвір шпинделя: 76 мм
- Діаметр патрона: 210 мм
- Другий шпиндель (додатковий шпиндель):
- Потужність приводу (номінальна на 30 хв / 100 % безперервна робота): 10 кВт / 7,5 кВт
- Макс. крутний момент: 75 Нм
- Діапазон частоти обертання: 35–6 000 об/хв
- Крок індексації: 0,001°
- Діаметр патрона: 169 мм
- Револьверна головка:
- Кількість позицій інструменту: 12
- Тип кріплення інструменту: типу VDI
- Висота хвостовика токарного інструменту: 25 × 25 × 150 мм
- Діаметр U-свердла: 20 мм
- Діаметр хвостовика розточувального стрижня: 40 мм
- Час індексації: приблизно 0,2 с (1 крок)
- Приводні інструменти (приводні пристосування):
- Потужність приводу (номінальна на 10 хв): 5,5 кВт
- Діапазон частоти обертання: 25–4 500 об/хв
- Макс. крутний момент: 35 Нм
- Діапазони ходу та швидкості:
- Хід по осі X: 230 мм
- Хід по осі Z: 575 мм
- Швидкість швидкого переміщення по осі X: 30 м/хв
- Швидкість швидкого переміщення по осі Z: 33 м/хв
- Налаштування та моніторинг інструменту:
- Автоматичне розпізнавання поломки інструменту
- Діапазон автоматичної компенсації зносу інструменту: 9 999 мм
- Пристрій попереднього налаштування інструменту: Tool Eye
- Охолоджуюча рідина та пневматика:
- Ємність бака для охолоджувальної рідини: 160 л
- Тиск у пневматичній системі: 5 бар, 100 л/хв
- Габарити та вага верстата:
- Підключена потужність: 46,2 кВА
- Робоча напруга: 400 В / 50 Гц
- Необхідна площа: 1 740 × 1 780 мм (площа для розміщення основи)
- Транспортні розміри (QTN 200 M – U 500): 2 353 мм (довжина) × 1 780 мм (ширина) × 1 840 мм (висота)
- Вага машини: приблизно 4 900 кг – 5 100 кг
У комплекті: LNS QUICK LOAD SERVO 3 (2004)
- Тип: Автоматичний завантажувач коротких прутків
- Діапазон діаметрів прутків: від 6 мм до 120 мм
- Діапазон довжини прутків: від 100 мм до 1 600 мм
*Можливі розбіжності між наведеними даними та фактичними значеннями
