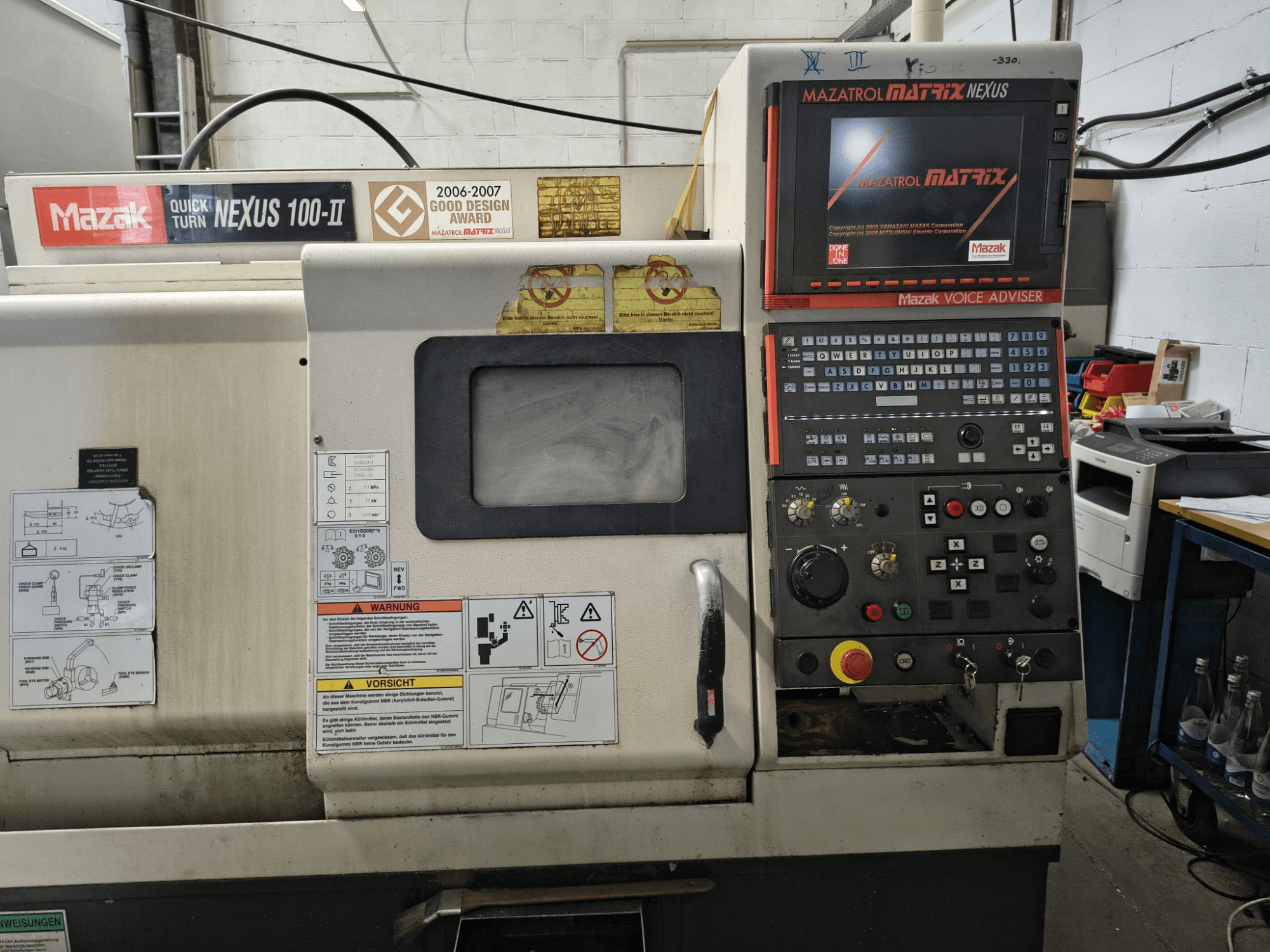

Mazak - Quick Turn Nexus 100-II (QTN 100-II)DE-TUR-MAZ-2008-00003

Довжина точіння: приблизно 335 мм (хід по осі Z — приблизно 385 мм)

- Діаметр точіння: Макс. діаметр точіння приблизно 280 мм

- Діаметр повороту: приблизно 550 мм

- Кількість револьверних головок: 1 револьверна головка, 12-позиційна барабанна револьверна головка (болтове кріплення)

- Тримач інструменту / кріплення: кріплення за допомогою блоку Mazak (болтове), у комплекті різні адаптери та тримачі інструменту

- Задня бабка: є (програмована)

- Головний шпиндель: без осі C

- Швидкість обертання головного шпинделя: 6 000 об/хв - Кінцева частина шпинделя: A2-5

- Внутрішній діаметр шпинделя: приблизно 61 мм

- Потужність головного приводу: приблизно 11 / 7,5 кВт - Діаметр заготовки / прохідний отвір: Ø 51 мм (стандартний патрон 6" / 152 мм, 3-кулачковий гідравлічний) - Опціонально (не входить до комплекту): Різні адаптери та тримачі інструментів, затискне обладнання, технологія затиску Hainbuch

- Конвеєр для відводів стружки: відсутній

- Документація: Наявна

- Стан демонстрації: Працює під напругою (після фази прогрівання)

- Відомі несправності: Сигнал тривоги про несправність шпинделя «44 SPINDEL STÖRUNG 3» — перед обробкою верстат повинен прогрітися, після чого готовий до роботи. Орієнтовна вартість ремонту — приблизно 2 800 євро.

- Вага верстата: 3 500 кг (7 700 фунтів)

- Напруга в основному ланцюзі: 3 фази, 400 В, 50/60 Гц

- Напруга ланцюга управління: 100 В змінного струму / 24 В постійного струму

- Максимальна напруга головного двигуна: 400 В
