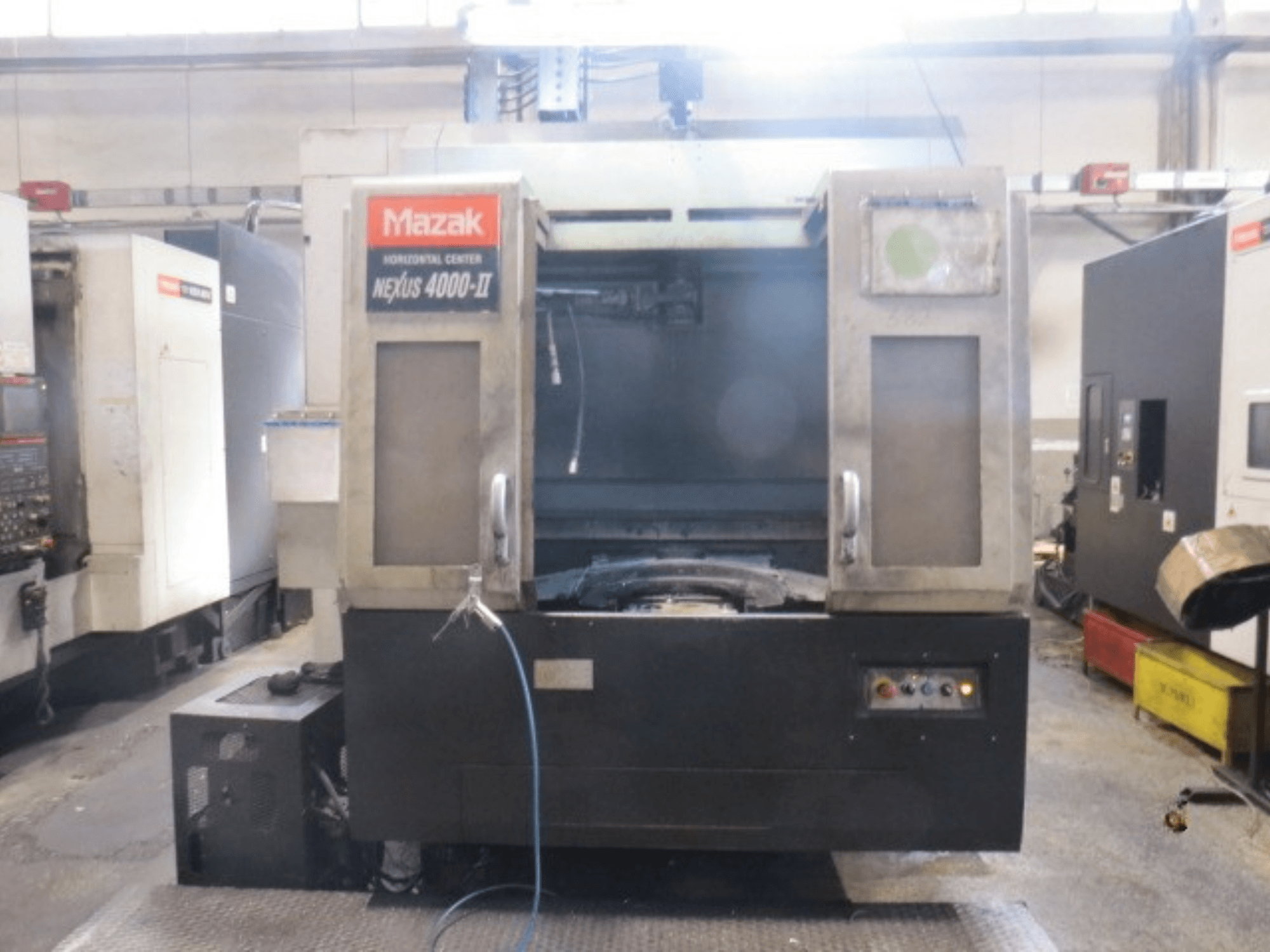

Mazak - NEXUS 4000 II TR-MIL-MAZ-2011-00001

• Переміщення

  • Швидкісний пересув (X/Y/Z): 60 000 мм/хв

  • Макс. швидкість подачі під час різання: 60 000 мм/хв

• Місткість заготовки

  • Макс. діаметр заготовки: Ø630 мм

  • Макс. висота заготовки: 900 мм

  • Макс. вага заготовки: 400 кг

• Піддон / Стіл

  • Розмір палети: 400 × 400 мм

  • Стандартний змінювач піддонів: 2 піддони

  • Час заміни палети: 6 сек

  • Стандартне індексування по осі B: 1° × 360 позицій

  • Час індексації по осі B: 1,3 с / 90°

  • Опційний позиціонувальний стіл з ЧПУ: 0,001°

  • Опційний поворотний стіл з ЧПУ: 0,0001°

  • Повторюваність позиціонування палети: ≤4 мкм

• Шпиндель (дві конфігурації)

  • Шпиндель з високим крутним моментом, 12 000 об/хв

    • 30 кВт / 30 хв; 22 кВт у режимі безперервної роботи

    • Макс. крутний момент: 300 Нм

  • Високошвидкісний шпиндель, 18 000 об/хв

    • 35 кВт / 30 хв; 26 кВт безперервно

    • Макс. крутний момент: 168 Нм

  • Діапазон частоти обертання шпинделя: 35–12 000 об/хв або 35–18 000 об/хв (залежно від версії)

• ATC / Магазин інструментів

  • Стандартний магазин: 40 інструментів

  • Опціонально: 60 / 80 / 120 / 160 інструментів

  • Тримач інструменту: ISO BT40

  • Макс. діаметр інструменту: Ø95 мм

  • Макс. діаметр інструменту без сусідніх інструментів: Ø150 мм

  • Макс. довжина інструменту: 420 мм

  • Час від стружки до стружки: 2,7 с для інструментів вагою <6 кг; 3,2 с для інструментів вагою 6–12 кг

• Охолоджуюча рідина

  • Ємність бака для охолоджуючої рідини: 500 л

  • Стандартна система заливного охолодження

  • Блок охолодження шпинделя входить до стандартної комплектації

• Видалення стружки

  • Стандарт: спіральні конвеєри з обох боків столу

• Точність

  • Точність двонаправленого позиціонування по осях X/Y/Z: 0,012 мм

  • Повторюваність у двох напрямках X/Y/Z: 0,008 мм

• Електричні / пневматичні

  • Напруга (залежно від регіону): 200 / 220 / 380 / 400 / 415 / 440 / 460 / 480 В

  • Частота: 50/60 Гц

  • Тиск повітря: 0,5–0,9 МПа

  • Стандартна витрата повітря: 200 л/хв

Додаткове обладнання

• Варіанти подачі охолоджувальної рідини через шпиндель (CTS): 0,8 МПа, 1,5 МПа, високий тиск 6,9 МПа

• Варіанти виведення стружки: конвеєр з боковим вивантаженням, конвеєр з заднім вивантаженням

• Фільтрація: різні системи фільтрації охолоджувальної рідини/стружки
