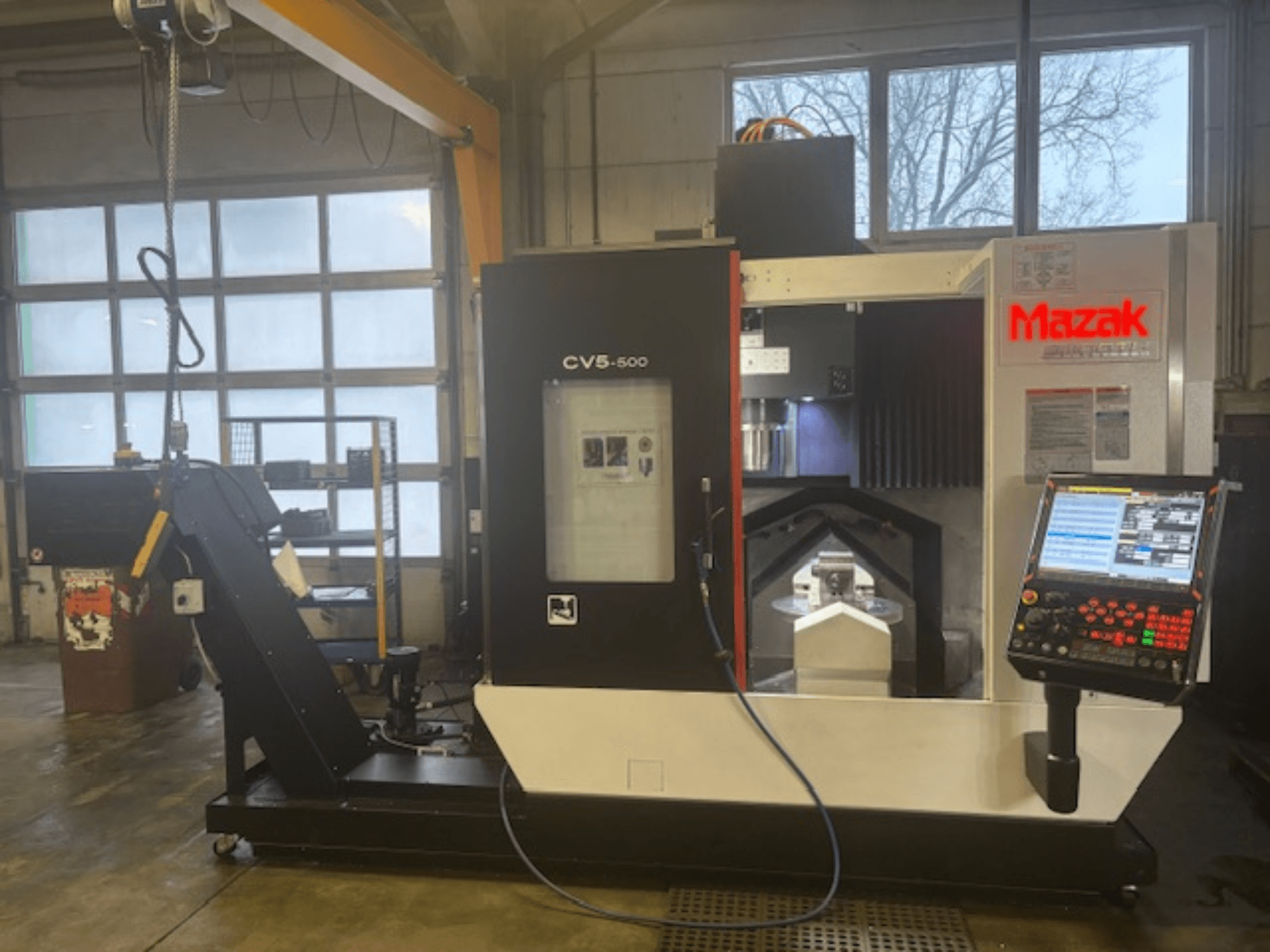

Mazak - CV5-500DE-MIL-MAZ-2023-00001

• Електричне навантаження

  • Видима потужність (навантаження 40%): 45,5 кВА

  • Постійна повна потужність: 43,4 кВА

  • Електричне підключення: 3-фазний змінний струм 380/400/415/440/460/480 В ±10%; 50/60 Гц ±1 Гц

• Пневматика

  • Тиск: 5-9 бар

  • Швидкість потоку: 26 л/хв

  • Продувка повітря через шпиндель: 345 л/хв

• Шпиндель

  • Носик шпинделя: Крутий конус 40

  • Ступені редуктора: 2-ступінчаста (електрична)

  • Номінальна потужність (інверторний двигун змінного струму): 18,5 кВт (10% навантаження), 15,0 кВт (25%), 11,0 кВт (40% і безперервно)

  • Максимальний крутний момент: 119,4 Нм (10%), 95,5 Нм (25%), 70,0 Нм (40%); безперервний 57,3 Нм

• Осі, подачі, пороги

  • Кількість одночасно працюючих осей: 5

  • Швидкість переміщення X/Y/Z: 36 м/хв

  • Швидке переміщення В/С: 30 хв¹

  • Подачі X/Y/Z: 36 000 мм/хв

• Стіл

  • Діаметр: 500 мм

  • Різьбові отвори: M16 × 2

  • Опорний отвір: Ø50 мм H6 (+0,016 / -0,000 мм)

• Обсяг заготовки

  • Максимальний діаметр: 500 мм

  • Максимальна висота: 320 мм

• Переміщення / Робоча зона

  • Поворот/індексація по осі В: 220° (±110°), 0,0001°

  • Поворот по осі С 360°

  • Відстань шпиндель - стільниця (горизонтальна): 50-520 мм

  • Відстань шпиндель - центр столу (вертикальна): 95-565 мм

• Автоматична зміна інструменту

  • Позицій інструменту: 30 (додатковий магазин: 48)

  • Вибір: Випадковий, найкоротший шлях

  • Тримач інструменту: MAS BT 40 або SK 40

  • Тяговий болт: Тип Yamagaxi ANSI

  • Максимальний діаметр інструменту: 80 мм (сусідній зайнятий) / 125 мм (сусідній вільний)

  • Максимальна довжина інструменту: 300 мм

  • Час зміни інструменту (стружка до стружки): 4.60 s

• Ємність резервуарів

  • Мастило для напрямних/шарико-гвинтових пар: 1.80 l

  • Гідравлічне масло: 5.0 л

  • Охолоджуюча рідина шпинделя: 26.0 l

  • Опція: Охолоджуюча рідина для шпинделя на 18 000 хв¹ (масляний бак): 60 l

  • Загальний об'єм бака: 320,0 л

Додаткове обладнання

• Пакет моніторингу/сенсорики

  • Аналогові входи: 4 × 0-10 V

  • Цифрові входи: 8

  • ACC-SENSOR.1AXIS.10M: 1-осьовий акселерометр з кабелем 10 м

  • Датчик активної потужності (Розміри: 8105 × H85 мм)

  • Інструментальна панель IP для DIN-рейки Rev.4

  • Функціональність промислового ПК в шафі управління

  • Зв'язок і управління через HMI

  • PM: Моніторинг інструменту та процесу

  • Виявлення поломки інструменту

  • Самонавчання межі зносу

  • Фіксовані та динамічні діапазони допусків

  • Стратегія моніторингу продуктивності процесу

  • Моніторинг зіткнень з усіма системами Goliog

  • Монтаж на DIN-рейку в шафі управління

  • Розміри: 812 × H90 × D62 мм

  • Документація, що включає в себе каталог інструментів

• Конвеєр для відведення стружки (надається посилання на розміри: ширина верстата 3 365 мм разом з конвеєром для відведення стружки)
