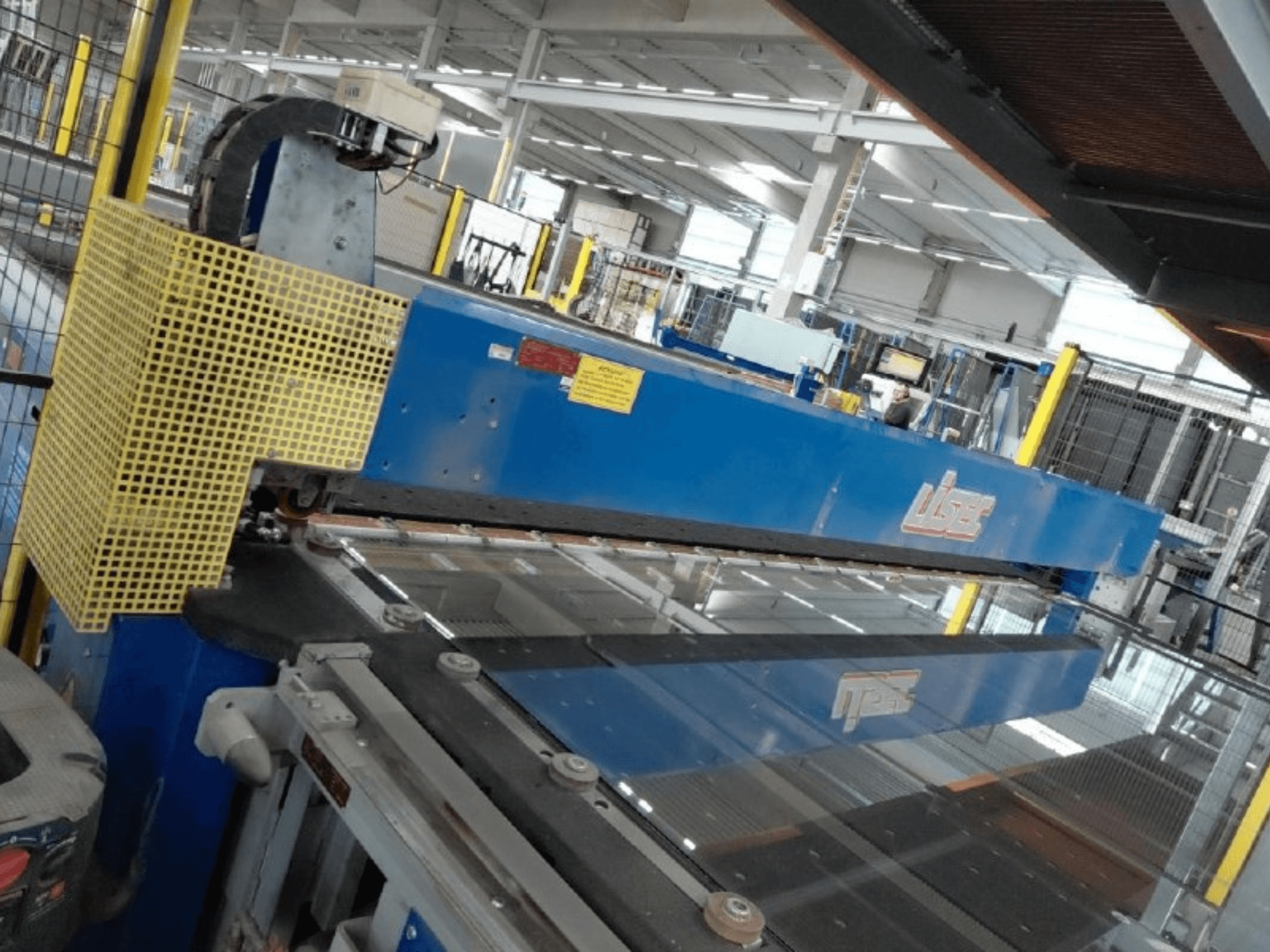

LISEC - Combined VSG & Float Glass Cutting LineDE-OTH-LIS-2009-00001

- Конфігурація установки: Комбінована лінія автоматичного різання флоат-скла та багатошарового захисного скла (VSG) з модулями розбивання, транспортування та обрізки

- Виробник системи: LISEC Austria GmbH / LISEC Maschinenbau GmbH

- Роки виготовлення (інтеграція лінії): 2009 та 2016 (змішана установка)

- Стан експлуатації: Наразі встановлено та працює у виробничому режимі (можливий огляд «під ключ»)

- Стандартна напруга лінії: 400 В / 50 Гц (3/N/PE~ 400 В, управління: 24 В змінного/постійного струму)

- Робочий тиск стисненого повітря: 6,00 – 8,00 бар

- Загальна сумарна вага встановленого обладнання: > 28 400 кг

РОЗПОДІЛ НА МОДУЛІ ТА ІНДИВІДУАЛЬНІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

1. Секція обробки VSG (ламінованого захисного скла):

- Позиція 01: LISEC PTV-60/30RE (рік випуску: 2009)

* Тип: верстат для різання ламінованого скла (Verbundglasschneidanlage)

* Вага: 5 640 кг | Електроживлення: 400 В / 50 Гц

- Поз. 02: LISEC VZ Linie 2 (рік випуску: невідомо)

* Тип: Монтажний агрегат / секція з'єднання лінії

- Позиція 03: LISEC LKT-45/45TS (рік випуску: 2009)

* Тип: Обробний / опорний стіл на повітряній подушці

* Вага: 3 200 кг | Підключена потужність: 61,28 кВА | Тиск повітря: 8,00 бар

- Позиція 04: LISEC VB-33 (рік випуску: 2009)

* Тип: лінія складання ламінованого скла

* Вага: 2 200 кг | Приєднана потужність: 17,00 кВА | Тиск повітря: 6,00 бар

- Позиція 05: LISEC FASV-33 (рік випуску: 2016)

* Тип: Автоматичний пристрій для обрізки/видалення виступаючої PVB-плівки

* Вага: не вказано | Приєднана потужність: 0,83 кВА | Тиск повітря: 6,00 бар

- Поз. 06: LISEC VB-33 (рік випуску: 2016)

* Тип: Різальна машина для ламінованого скла

* Вага: 2 200 кг | Приймана потужність: 18,83 кВА | Тиск повітря: 6,00 бар | Максимальне навантаження: 43 кг/м²

- Позиція 07: LISEC AL-32/33N (рік випуску: 2016)

* Тип: Секція для фіксації та позиціонування склопакетів

* Вага: 1 830 кг | Підключена потужність: 25,88 кВА | Тиск повітря: 6,00 бар

- Позиція 08: LISEC BTA-20/26 (рік випуску: 2016)

* Тип: Горизонтальний стрічковий конвеєр

* Вага: 1 020 кг | Приєднана потужність: 6,08 кВА | Тиск повітря: 6,00 бар | Максимальне навантаження: 50 кг/м²

2. Секція обробки та транспортування флоат-скла:

- Позиція 09: LISEC BTA-20/26 (рік випуску: 2016)

* Тип: Горизонтальний стрічковий конвеєр

* Вага: 1 020 кг | Підключена потужність: 6,08 кВА | Тиск повітря: 6,00 бар

- Позиція 10: LISEC BTA-40/26 (рік випуску: невідомо)

* Тип: Горизонтальний транспортний / опорний стіл

* Вага: не вказано | Електричні характеристики: не вказано

- Поз. 11: LISEC BTA-20/26 (рік випуску: 2016)

* Тип: Горизонтальний стрічковий конвеєр

* Вага: 1 020 кг | Підключена потужність: 9,05 кВА | Тиск повітря: 6,00 бар

- Позиція 12: LISEC BTS-37/33 (рік випуску: 2016)

* Тип: Ручний розривний стіл з вбудованими розривними планками

* Вага: 1 543 кг | Приєднана потужність: 15,75 кВА | Тиск повітря: 6,00 бар

- Позиція 13: LISEC LKT-10/33 (рік випуску: 2016)

* Тип: Горизонтальний транспортний стіл на повітряній подушці

* Вага: 250 кг | Приєднана потужність: 4,50 кВА | Тиск повітря: 6,00 бар | Максимальне навантаження: 33 кг/м²

- Позиція 14: LISEC BTA-40/26 (рік випуску: 2009)

* Тип: Горизонтальний стрічковий конвеєр

* Вага: 1 154 кг | Приєднана потужність: 2,30 кВА | Тиск повітря: 8,00 бар | Максимальне навантаження: 50 кг/м²

- Поз. 15: LISEC TBY-26/12 (рік випуску: 2009)

* Тип: Проміжний транспортний модуль

* Вага: 255 кг | Потужність: 0,00 кВА | Тиск повітря: 6,00 бар

- Позиція 16: LISEC RWF-33/25 (рік випуску: 2009)

* Тип: Роликовий/стрічковий перевантажувальний вузол

* Вага: 975 кг | Приєднана потужність: 4,59 кВА | Тиск повітря: 8,00 бар

- Позиція 17: LISEC BTA-30/33 (рік випуску: 2009)

* Тип: Горизонтальний стрічковий транспортер

* Вага: 980 кг | Потужність: 2,30 кВА | Тиск повітря: 8,00 бар

- Поз. 18: LISEC RBA-25 (рік випуску: 2009)

* Тип: Узгоджувально-транспортувальний вузол плавальної лінії

* Вага: 820 кг | Потужність: 1,46 кВА | Тиск повітря: 8,00 бар

- Позиція 19: LISEC TBX-33/12 (рік випуску: 2009)

* Тип: вузол стрічкового транспортування/підйомника

* Вага: 290 кг | Приєднана потужність: 0,00 кВА | Тиск повітря: 8,00 бар

- Поз. 20: LISEC BTA-60/33 (рік випуску: 2009)

* Тип: Горизонтальний конвеєрний стіл великої пропускної здатності

* Вага: 1 560 кг | Приєднана потужність: 18,22 кВА | Тиск повітря: 0,00 бар

- Позиція 21: LISEC ARS-33 (рік випуску: 2009)

* Тип: Багатонаправлена кулькова транспортерна та позиціонуюча платформа

* Вага: 580 кг | Приєднана потужність: не вказано | Тиск повітря: 8,00 бар

- Позиція 22: LISEC ESL-60/30RS (рік випуску: 2009)

* Тип: Автоматичний міст та стіл для різання флоат-скла з ЧПУ

* Вага: 6 380 кг | Підключена потужність: 14,90 кВА | Тиск повітря: 8,00 бар | Струм при повному навантаженні: 21,50 А
