KUNZMANN - BA1400DE-MIL-KUN-2017-00001
Маєте додаткові запитання? Зв'яжіться з нами.
Alessandro Martini
+49 162 585 84 48
a.martini@gindumac.com

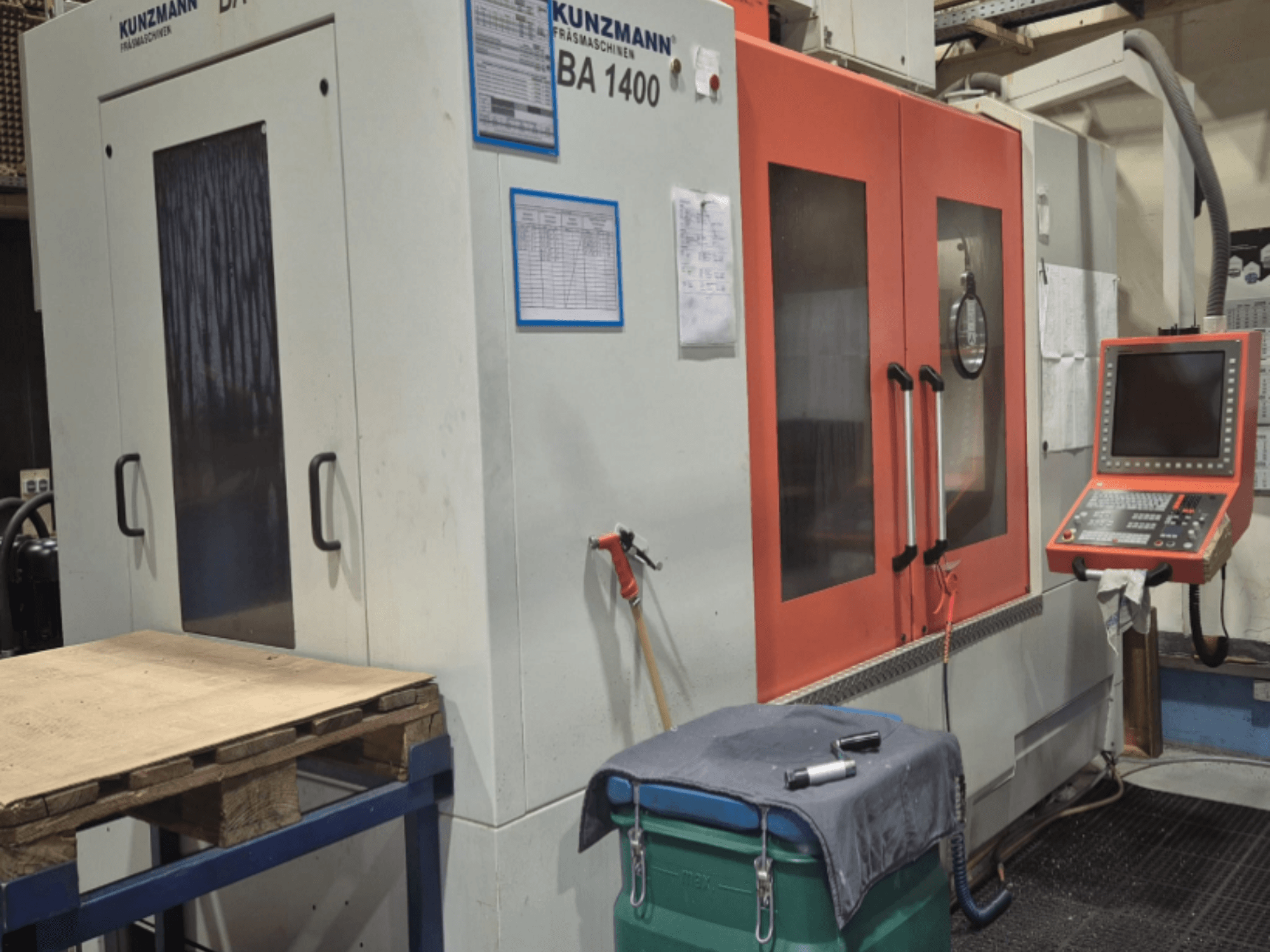

Цей 3-осьовий верстат KUNZMANN BA1400 був виготовлений у 2017 році. Він оснащений потужним двигуном потужністю 28 кВт та системою керування Heidenhain TNC 640. Верстат має розмір столу 1400 x 710 мм і може обробляти заготовки вагою до 1500 кг. Якщо ви бажаєте отримати високоякісну обробку, зверніть увагу на вертикальний обробний центр KUNZMANN BA1400, який ми пропонуємо до продажу. Зв'яжіться з нами для отримання додаткової інформації.
Огляд
- бренд: KUNZMANN
- рік: 2017
- МОДЕЛЬ: BA1400
- тип програми: Фрезерування
- Місцезнаходження: Німеччина
- тип машини: Вертикальний обробний центр
- марка блоку управління: HEIDENHAIN
Технічна інформація - KUNZMANN BA1400
Блок керування
- Марка керування: HEIDENHAIN
- Модель керування: TNC 640
Рух
- Кількість осей: 3
- Хід по осі X: 1400 mm
- Хід по осі Y: 700 mm
- Хід по осі Z: 760 mm
Технічні характеристики
- Макс. вага інструмента: 160 kg
- Потужність шпинделя: 28 kW
- Швидкість шпинделя: 10000 RPM
- Розмір конуса: SK 40
Додаткова інформація
Управління Heidenhain TNC 640
Стандартний шпиндель SK40 (ремінний привід)
Конічний шпиндель SK40
Швидкість 10 000 об/хв
Вертикальний шпиндель з плавним регулюванням 20-10 000 об/хв
Потужність 28 кВт
Потужність 100% робочий цикл 10,0 кВт
Потужність при 40% робочому циклі 14,0 кВт
Потужність при 100% робочому циклі 20,0 кВт
Потужність при 40% робочому циклі 25,0 кВт
Крутний момент на фрезерному шпинделі 100% робочий цикл 130 Нм
Крутний момент на фрезерному шпинделі 40% робочий цикл 190 Нм
Крутний момент на фрезерному шпинделі 100% робочий цикл 180 Нм
Крутний момент на фрезерному шпинделі 40% робочого циклу 240 Нм
MAS-BT40 тримач інструменту з витяжною шпилькою DIN 69872 A
Пристрій для зміни інструменту на 40 позицій (ланцюговий магазин)
Максимальна вага інструменту 160 кг
Час зміни інструменту 3 сек
Час переходу від стружки до стружки 8 сек
Розміри столу 1400 × 710 мм
Максимальна вага заготовки 1500 кг
Хід по осі X 1400 мм
Хід по осі Y 700 мм
Хід по осі Z 760 мм
Робоча зона по осі X 1400 мм
Робоча зона по осі Y 700 мм
Робоча зона по осі Z 750 мм
Відстань від шпинделя до столу 180-930 мм
Відстань від центру шпинделя до колони 760 мм
Швидкість подачі X/Y/Z 10 м/хв
Швидке переміщення X/Y/Z 20 м/хвБезщіткові цифрові серводвигуни на всіх осях
Транспортер стружки з відводом ЗОР (версія LU)
Подача ЗОР через шпиндель до 40 бар
Витрата ЗОР 25 л/хв при 40 бар
Автоматична тонка фільтрація МОР 40 мкм
Обертове оглядове вікно в передніх дверцятах
Система видалення масляного туману з багатоступеневою фільтрацією (фільтр H13)
Електронний маховик HR 510 FS з інтегрованими кнопками та аварійною зупинкою
Контактний щуп TS 460 з радіопередачею
Автоматичне вимірювання інструменту Heidenhain TT 46
Точність вимірювання ≤ 15 мкм
Максимальне відхилення щупа 5 мм
Швидкість вимірювання макс. 5 м/хв
Програмне забезпечення DXF конвертера для перенесення 2D контурів
Програмне забезпечення для ПК телесервіс для дистанційної діагностики та обслуговування
Робоча напруга 400 В 50 Гц
Споживана потужність 35 кВА
Напруга керування 24 В
Вага машини прибл. 8,5 т
Вага машини приблизно 12000 кг
Розміри машини прибл. 4,20 × 2,45 × 3,09 м
*Можливі розбіжності між наведеними даними та фактичними значеннями
