KIHEUNG - RIGITRAX X 8000DE-MIL-KIH-2011-00001
Маєте додаткові запитання? Зв'яжіться з нами.
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

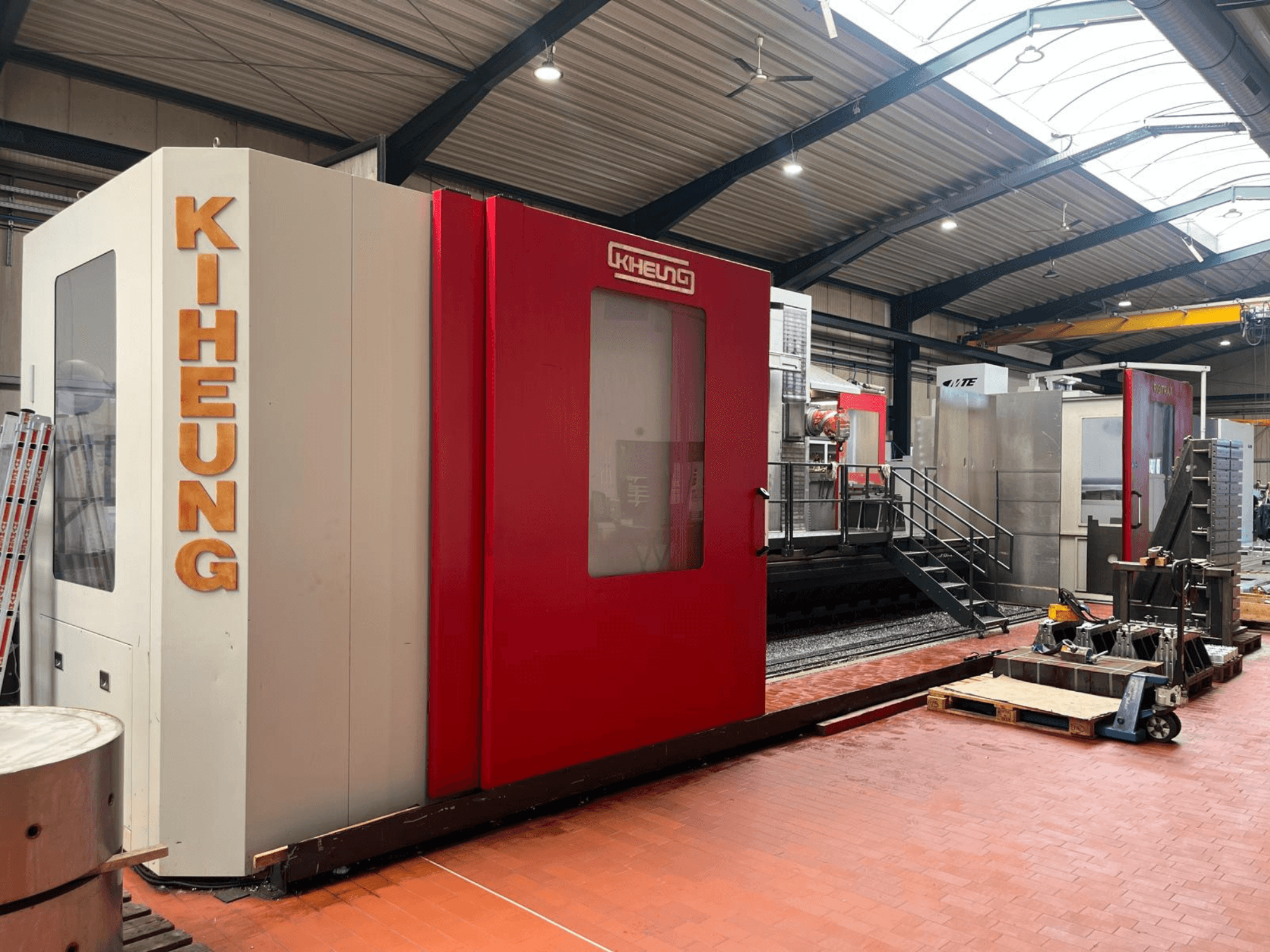

Цей 5-осьовий верстат KIHEUNG RIGITRAX X 8000 був виготовлений у 2011 році. Він відрізняється вражаючим ходом по осі X — 8000 мм, по осі Y — 1350 мм та по осі Z — 2000 мм. Верстат оснащений потужним шпиндельним двигуном потужністю 28 кВт та 40-позиційним змінювачем інструментів, що забезпечує високу ефективність роботи. Якщо ви шукаєте верстат із високою якістю фрезерування, зверніть увагу на фрезерний верстат стаціонарного типу KIHEUNG RIGITRAX X 8000, який ми пропонуємо до продажу. Зверніться до нас для отримання додаткової інформації.
Огляд
- бренд: KIHEUNG
- рік: 2011
- МОДЕЛЬ: RIGITRAX X 8000
- тип програми: Фрезерування
- Місцезнаходження: Німеччина
- тип машини: Верстат фрезерний станинного типу
- марка блоку управління: HEIDENHAIN
Технічна інформація - KIHEUNG RIGITRAX X 8000
Блок керування
- Марка керування: HEIDENHAIN
- Модель керування: iTNC 530 BF 150 LCD with smartTNC, Mousepad, and DXF-Converter
Розміри
- Вага машини: 45000 kg
- Довжина столу: 9950 mm
- Ширина столу: 1150 mm
Рух
- Кількість осей: 5
- Хід по осі X: 8000 mm
- Хід по осі Y: 1350 mm
- Хід по осі Z: 2000 mm
Технічні характеристики
- Потужність шпинделя: 28 kW
- Швидкість шпинделя: 4000 RPM
Додаткова інформація
- Головний комп'ютер: MC 422 C з програмними опціями 1 та 2
- Довжина столу: 9950 мм
- Ширина столу: 1150 мм
- Поверхня Т-образних пазів: 9 × 22 / 10 × 22 шт. × мм
- Відстань між Т-образними пазами: 125 мм
- Передня поверхня Т-образних пазів: 2 × 22 мм
- Макс. навантаження на стіл: 3500 кг/кв. м
- Швидкість подачі (всі 3 осі): 10000 мм/хв
- Швидкісний хід (осі X, Y, Z): 16000 мм/хв
- Крутний момент подачі по осі X: 70 Нм
- Потужність подачі по осі Y: 27 Нм
- Потужність подачі по осі Z: 50 Нм
- Конус шпинделя: ISO 50, DIN 69871
- Діапазон частоти обертання шпинделя (2 ступені):
- 1-й ступінь: 0 – 1000 об/хв
- 2-й ступінь: 1001–4000 об/хв
- Потужність двигуна головного шпинделя (100 % / 60 %): 28 / 38 кВт (двигун головного шпинделя SIEMENS)
- Приводи осей: приводи змінного струму SIEMENS
- Об'єм бака охолоджувальної рідини: 500 л (без внутрішньошпиндельного охолодження) / 1500 л (з внутрішньошпиндельним охолодженням — 2 насоси)
- Лінійна вимірювальна система: лінійні мірки HEIDENHAIN із системою стисненого повітря DA 300
- Редуктор шпинделя: редуктор ZF, 2-швидкісний (1–1000 / 1001–4000 об/хв), з охолодженням
- Фрезерна головка: універсальна автоматична фрезерна головка A 4 Plus, система «HURON», з охолодженням, двонаправлене обертання 2,5° × 2,5°, програмоване та автоматичне позиціонування з кроком 2,5° у площинах 45° та 90° (підготовка до 5-осьової одночасної обробки / індексації)
- Система зміни інструменту: 40-позиційна вертикально-горизонтальна ланцюгова система, що приводиться в дію сервомотором, контроль за допомогою енкодера HEIDENHAIN
- Система подачі охолоджувальної рідини через шпиндель (CTS / IKZ): високоефективна система охолодження під тиском 16 бар з паперовим фільтром (обертовий з’єднувач DEUBLIN, 16 бар для шпинделя, 8 бар для 6 форсунок охолоджувальної рідини на кінці шпинделя)
- Резервуари для охолоджувальної рідини: 2 резервуари (основний резервуар на 1200 л та попередній резервуар на 500 л) із системою фільтрації з паперовою стрічкою (ширина паперу 500 мм, ступінь фільтрації 10 мікрон)
- Конвеєр для стружки: Широкий шарнірний стрічковий конвеєр X 8000 ззаду, з піднятим вивантаженням
- Підготовка до вимірювання: Пристосовано для контактного датчика заготовки TS 220 та контактного датчика інструменту TT 140
- Додаткові функції: гідравлічний противагу на осі Z, орієнтація шпинделя для жорсткого нарізування різьби, ПЛК, підготовлений для 4-ї осі, автоматичний пристрій для продування конусів (головки A2 + A4), автоматична централізована система змащення, електронне портативне маховикове колесо HEIDENHAIN HR-410, інтерфейс Ethernet, автоматичне вимкнення живлення
- Огородження верстата: Часткове огородження верстата з 2 передніми дверцятами для моделей X 4000 або 4 передніми дверцятами для моделей X 6000 – X 8000
- Фарбування: світло-сірий RAL 7035, кармінно-червоний RAL 3002
*Можливі розбіжності між наведеними даними та фактичними значеннями
