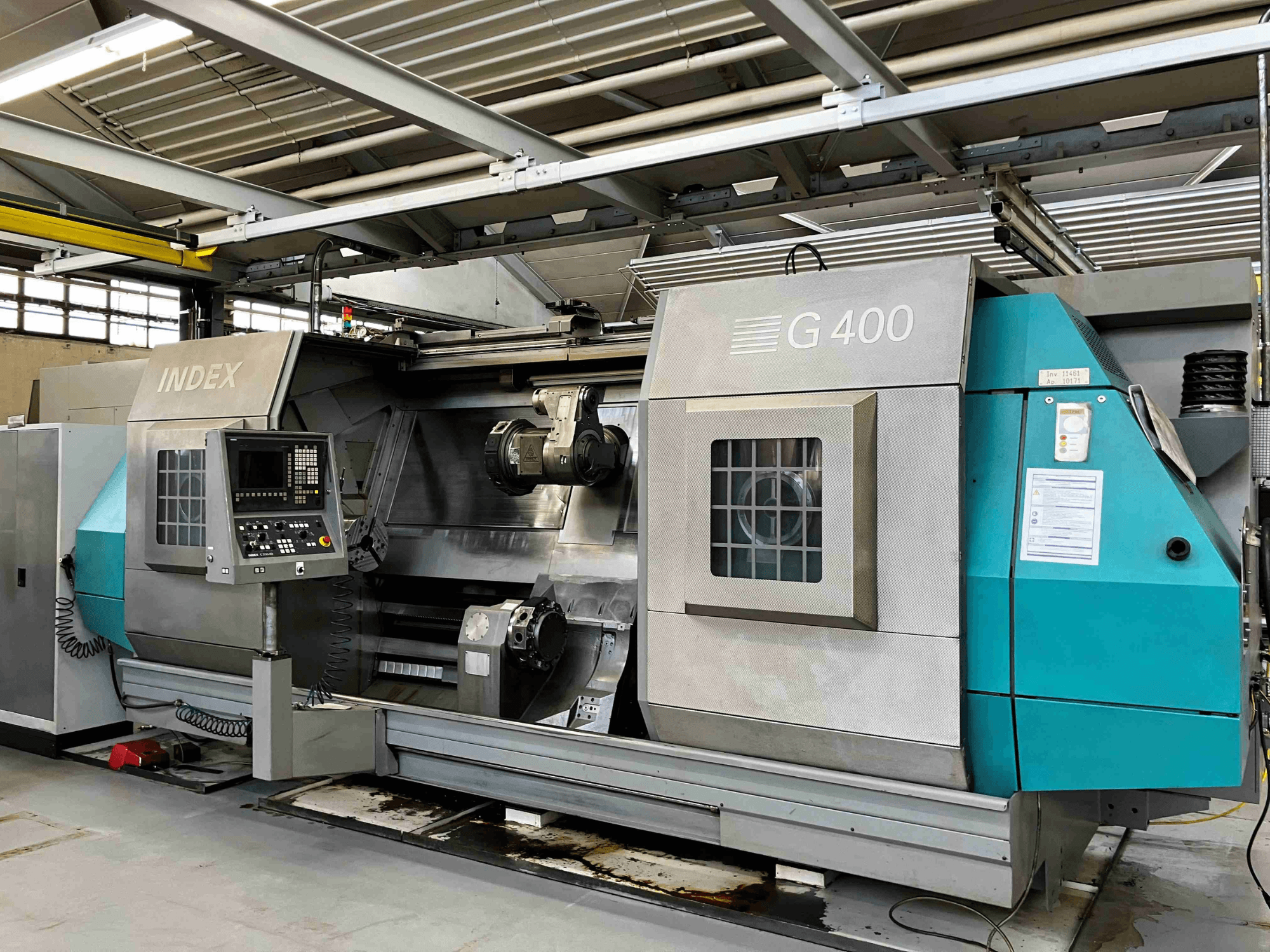

Index - G 400DE-TUR-IND-2008-00002

Головний шпиндель 0102 з прямим приводом

Максимальна подача матеріалу: 102 мм

Максимальна швидкість: 3000 об/хв

Діаметр переднього підшипника: 170 мм

Змінний двигун з порожнистим валом

Потужність на головному шпинделі D102:

Потужність при 100/40% робочому циклі: 53 кВт/68 кВт

Крутний момент: 675 Нм/900 Нм

Пристрій вирівнювання та перемикання робочого шпинделя D102

2,5° з кроком 2,5° за допомогою індексного диска

Порожнистий затискний циліндр D102 з гідравлічним приводом та аналоговим контролем ходу затиску

Зазор для матеріалу: 102 мм

Хід: 48 мм

Максимальне зусилля затиску (розтягнення/стиснення): 10 900 дН

Мультизатискний притискний пристрій

Тиск затиску регулюється від 8 до 80 бар за допомогою багатоступінчастого каталогу деталей для затискного циліндра головного шпинделя. Для переходу на більш низький тиск затиску потрібен рух розтискання патрона.

Тримач інструменту 1 (стандартна комплектація)

Поперечний супорт X, Z, довжина точіння 2000 мм.

З внутрішньою подачею ЗОР і запірним клапаном, кулькові гвинти D=40 мм

по осі X, D=50 мм по осі Z. Приводи осей захищені перевантажувальними муфтами, противага по осі X.

Вісь X Z

Робочий хід мм: 320 2000

Швидкість швидкого переміщення м/хв: 20 40

Сила подачі Н: 14000 14000

Система вимірювання по осі X: Скляна шкала (абсолютна)

Вісь Z ROQ-енкодер (абсолютна)

Корпус X-Y-Z-B (WT1)

Револьверна головка з двигуном змінного струму, позиціонується за допомогою циліндричних шестерень, гідравлічно заблокована

Піноль по осі Y, гідростатично встановлена, блокується за допомогою циліндричних шестерень

Кульковий гвинт, D=40 мм

Перевантажувальна муфта

Хід: 220 мм

Швидкість швидкого переміщення: 12 м/хв

Зусилля подачі: 24 000 Н

ROQ енкодер (абс)

Привід осі В з двигуном змінного струму

Кут повороту: 360

Привід інструменту

з двома муфтами:

Максимальна швидкість: 6 000 об/хв

Потужність (25%) при n=6,000: 17 кВт

Максимальний крутний момент (25%): 37 Нм

Дискова револьверна головка з 12 позиціями на поперечному супорті 1

Система тримачів інструменту DIN 69880-40x63

Підвищена повторюваність при зміні інструменту завдяки додатковим W-образним пазам

Багатофункціональний блок на поперечному супорті 1

Максимальна швидкість: 6 000/1 500 об/хв

Редуктор: i=4

Крутний момент 36/144 Нм

Інструменти: SK50

Діаметр переднього підшипника: 75 мм

Внутрішня подача ЗОР, затиск дискової пружини

Тримач інструменту 2, правий - X, Z

Довжина токарної обробки 2000 мм, бажано на

Контршпиндельний верстат з внутрішньою подачею ЗОР і запірним клапаном, управління револьверною головкою за допомогою двигуна AG, кулькові гвинти D= 50 мм для осі Z, D= 40 мм для осі X. Приводи осей захищені перевантажувальними муфтами, система противаг по осі X.

Револьверна головка орієнтована вправо до контршпинделя.

Вісь X Z

Хід мм 210 2000

Швидкість швидкого переміщення м/хв 20 40

Сила подачі N 8600 14000

Система вимірювання по осі X: скляна шкала (абс)

Вісь Z ROD енкодер (абс)

Дискова револьверна головка з 10 на поперечному супорті 2

Система тримачів інструменту DIN 69880-40x63

Підвищена повторюваність при зміні інструменту завдяки додатковим W-образним пазам

Позиціонування за допомогою торцевого зачеплення, гідравлічне блокування

Контршпиндель D102, розмір 11-DIN 55026/55021 та ISO 702/1

Довжина точіння 2000 мм

Супорт осі Z з приводом від електродвигуна змінного струму та кулькової гвинтової пари діаметром 50 мм

Привід осі захищений перевантажувальною муфтою

У робочому положенні супорт притискається до упору двигуном змінного струму.

Обробка заготовок, затиснутих між основним і контршпинделем, не підтримується контршпинделем ні осьовим зусиллям затиску, ні контролем положення контршпинделя по осі Z.

Якщо така функція необхідна, додатково потрібна опція функції задньої бабки.

Вимірювальна система по осі Z: ROQ-датчик (абс)

Максимальний діаметр матеріалу: 102 мм

Максимальна частота обертання шпинделя: 3000 об/хв

Діаметр переднього підшипника: 170 мм

Швидке переміщення: 30 м/хв

Зусилля подачі: 7200 Н

Змінний трифазний привід (двигун з порожнистим валом змінного струму).

Потужність контршпинделя D102:

Потужність при 100/40% робочому циклі: 53/68 кВт

Крутний момент: 675/900 Нм

Пристрій вирівнювання та перемикання контршпинделя D102

2,5-градусні кроки за допомогою індексного диска.

Порожнистий затискний циліндр D102 з гідравлічним приводом та аналоговим контролем ходу затиску.

Робоча зона: 102 мм

Хід: 48 мм

Максимальне зусилля затиску (розтягнення/стиснення): 10 900 дН

Мультизатискний притискний пристрій

Тиск затиску регулюється в діапазоні від 8 до 80 бар (кілька налаштувань доступні в каталозі деталей для затискного циліндра). Контршпиндель; для переходу на більш низький тиск затиску потрібен рух для розблокування патрона.

Автоматичні розсувні двері з гідравлічним приводом

Система керування INDEX C200-4D

- Модульне багатопроцесорне керування, інтегроване в систему цифрових інверторів Simodrive 611 (ідентична Sinumerik 840D).

- Панель керування - AT-сумісний ПК з операційною системою Windows і монітором з плоским екраном
