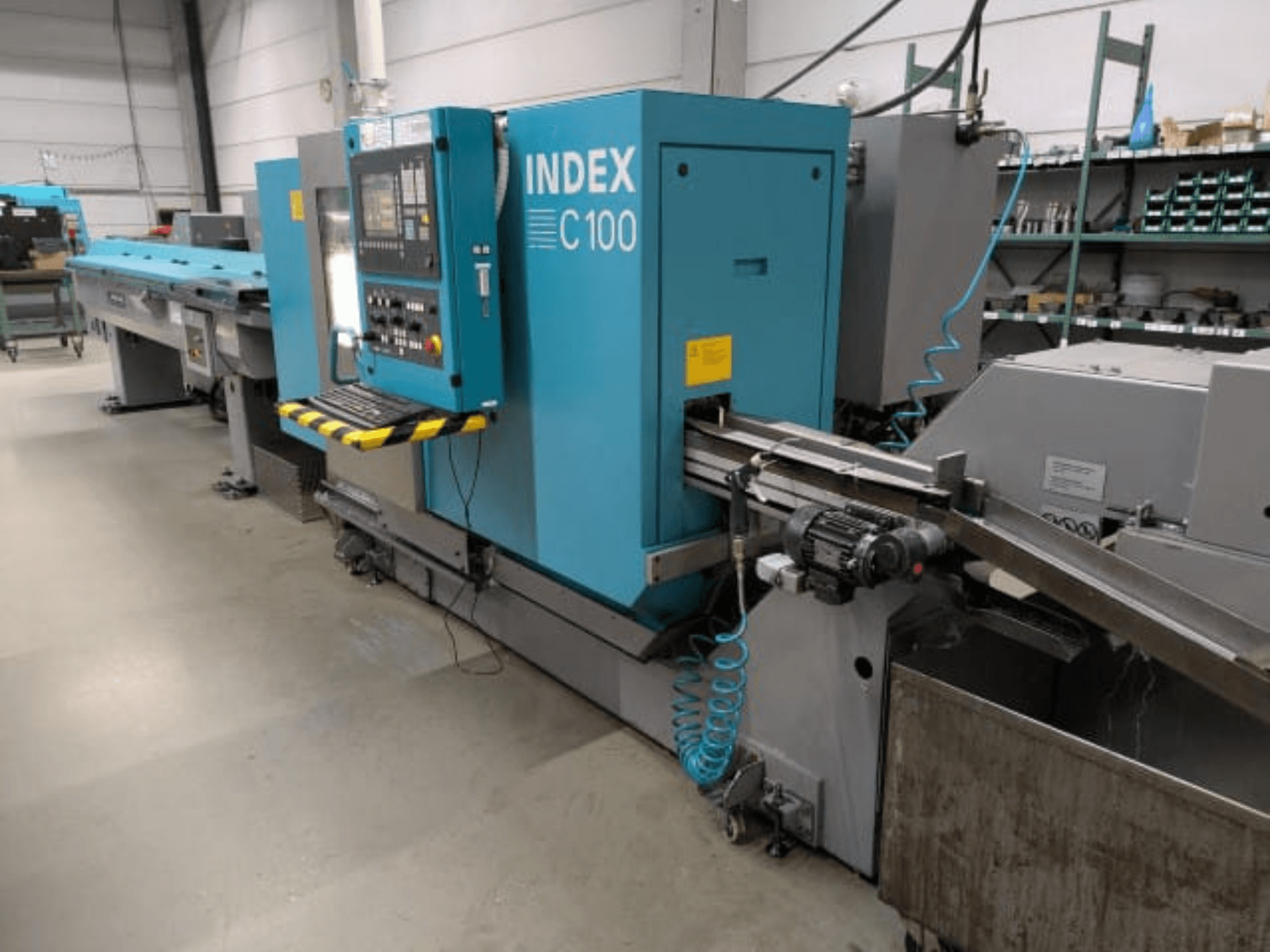

Index - C100DE-TUR-IND-2012-00002

- Рама машини: Чавунна станина верстата з вертикальною станиною

- Направляючі для тримачів інструменту: Пластинчасті напрямні з високим рівнем жорсткості та демпфування

- Приводи осей: Кінематика з подвійними ножицями для тримачів інструменту; синхронний привід змінного струму

- Конструкція шпиндельної бабки: Термосиметрична конструкція

- Головний шпиндель (D42): Розмір шпиндельної головки 5 (DIN 55026 та ISO 702), максимальний діаметр прутка 42 мм, максимальна частота обертання 7000 об/хв, діаметр переднього підшипника 75 мм

- Потужність головного шпинделя: 22/29 кВт (при 100%/40% робочому циклі)

- Крутний момент головного шпинделя: 50/65 Нм (при 100%/40% макс.)

- Затискний циліндр головного шпинделя: Порожнистий затискний циліндр D42/14 для затиску в цанзі або патроні, гідравлічний, хід 12 мм, тиск затиску 8/80 бар, макс. сила тяги 34 кН, макс. зусилля 34 кН

- Привід осі C (головний і контршпиндель): Двигун з порожнистим валом, кутова система вимірювання на шпинделі, роздільна здатність 0,00014 градуса, розкид повторюваності Psmax = 0,01 градуса

- Затискний пристрій головного шпинделя: Затискний пристрій з одинарним тиском, регульованим від 8 до 75 бар

- Контршпиндель (D42): Розмір шпиндельної головки 5 (DIN 55026 та ISO 702), максимальний діаметр прутка 42 мм, максимальна швидкість 7000 об/хв, діаметр цангового патрона 110 мм, діаметр переднього підшипника 75 мм

- Потужність контршпинделя: 16,5/19 кВт (при 100%/40% робочому циклі)

- Крутний момент контршпинделя: 32/43 Нм (при 100%/40% макс.)

- Супорти контршпинделя (вісь Z): Привід від електродвигуна змінного струму і кулькових гвинтів, робочий хід 500 мм, швидке переміщення 60 м/хв, прискорення 10 м/с^2, зусилля подачі 3000 Н

- Затискний циліндр контршпинделя: Порожнистий затискний циліндр D42/14, гідравлічний, хід 12 мм, тиск затиску 8/80 бар, максимальне зусилля 34 кН, максимальне тягове зусилля 34 кН

- Затискний пристрій для контршпинделя: Затискний пристрій з одним тиском, регулюється від 8 до 75 бар

- Тримач інструменту 1: переміщення по осі X 70 мм (швидкість 30 м/хв, прискорення 9 м/с^2, сила подачі 3000 Н); переміщення по осі Z 250 мм (швидкість 60 м/хв, прискорення 9 м/с^2, сила подачі 3000 Н); переміщення по осі Y 70 мм (швидкість 15 м/хв, прискорення 5 м/с^2, сила подачі 3000 Н). Револьверна головка 1 з 10 позиціями, паралельне кріплення хвостовика D25x48 (DIN 69880), інструменти під напругою на всіх позиціях (потужність 4,2 кВт, крутний момент 11 Нм, макс. швидкість 8000 об/хв)

- Подача інструменту 2: переміщення по осі X 70 мм (швидка 30 м/хв, прискорення 9 м/с^2, сила подачі 3000 Н); переміщення по осі Z 400 мм (швидка 60 м/хв, прискорення 9 м/с^2, сила подачі 3000 Н); переміщення по осі Y 70 мм (швидка 15 м/хв, прискорення 5 м/с^2, сила подачі 3000 Н). Револьверна головка 2 з 10 позиціями, паралельне кріплення хвостовика D25x48 (DIN 69880), інструменти під напругою на всіх позиціях (потужність 4,2 кВт, крутний момент 11 Нм, макс. швидкість 8000 об/хв)

- Тримач інструменту 3: переміщення по осі X 125 мм (швидке 30 м/хв, прискорення 10 м/с^2, сила подачі 3000 Н). Револьверна головка 3 з 10 станціями, паралельне кріплення хвостовика D25x48 (DIN 69880), інструмент під напругою на всіх станціях (потужність 4,2 кВт, крутний момент 11 Нм, макс. частота обертання 8000 об/хв)

- Система управління: INDEX C200-4D Control (модульне багатопроцесорне управління, інтегроване з Simodrive 611 / Sinumerik 840D), пам'ять користувача ЧПУ до 6 МБ, Ethernet 10/100 Мбіт/с

- Екран панелі керування: 26 см TFT кольоровий плоский екран, мембранна клавіатура в розкладці XYZ, мова за замовчуванням голландська

- Електроживлення верстата: 400 В, 50 Гц, підключена потужність 49 кВА, номінальний струм 70 А, максимальний резервний запобіжник 100 А

- Система охолодження: Центральний водяний інтерфейс для шпинделів і шафи управління, номінальна чиста потужність блоку охолодження 8 кВт (50 Гц/400 В)

- Корпус верстата: стандартний бірюзовий RAL 5018 на передньому розсувному кожусі (нержавіюча конструкційна сталь), пильно-сірий RAL 7037 на розподільних шафах/шафах для рідини та конвеєрі для відводу стружки

- Цанговий патрон (головний шпиндель): Розмір 5 для цангового затискача витяжного типу на шпинделі D42 (SK42BZI/900 442...)

- Затиск для контршпинделя: Силовий патрон Ortlieb KSFI 40-054 з блоком кінцевого упору, включаючи подачу ЗОР

- Обробка заготовки: Портальний пристрій для зняття заготовки з приводним захопленням (пневматичний поворот/захоплення), макс. діаметр заготовки 8-42 мм, макс. вага 2 кг, макс. залишкова довжина 150 мм

- Конвеєр готових деталей: Стандартна версія конвеєра з вивантаженням з правого боку

- Відведення стружки: Шарнірний конвеєр для видалення стружки, висота вивантаження 840 мм, з окремим баком для ЗОР і посиленим підйомним насосом (100 л/хв)

- Система МОР: Підготовлена для емульсії, насос низького тиску (8 бар / 80 л/хв), насос середнього тиску (20 бар / 30 л/хв), бак базової системи 600 л з інтерфейсом Profibus, система мікрофільтрації МОР (компактний стрічковий фільтр типу KF150, пропускна здатність 150 л/хв емульсії / 120 л/хв масла)

- Фільтруюче полотно: Тип PN 100 / 100-540, затримуючий розмір 50 мкм - 60 мкм, ширина 540 мм, довжина 50 метрів

- Клапани для кріплення інструменту: Клапани високого тиску МОР до 80 бар для тримачів інструменту 1, 2, 3

- Підготовка до відведення: Для відведення туману ЗОР/підключення фільтра, діаметр повітропроводу 200 мм, продуктивність близько 600 м3/год

- Додаткові функції: Функція передачі/трансмісії для торцевого/кругового фрезерування на C200-4D, насадки MBL 42-65 для Control 840D

- Магазин для завантаження прутків: Магазин для завантаження прутків INDEX MBL 42/3700, висота шпинделя 1010 мм, зона зберігання прутків шириною 390 мм, діаметр прутка 10 - 42 мм, максимальна довжина прутка 3644 мм, включає шарнірну опору для прутка з метричною шкалою, штовхач прутка 20D (довжина 1400 мм) і оброблені напрямні елементи 22-42 мм
