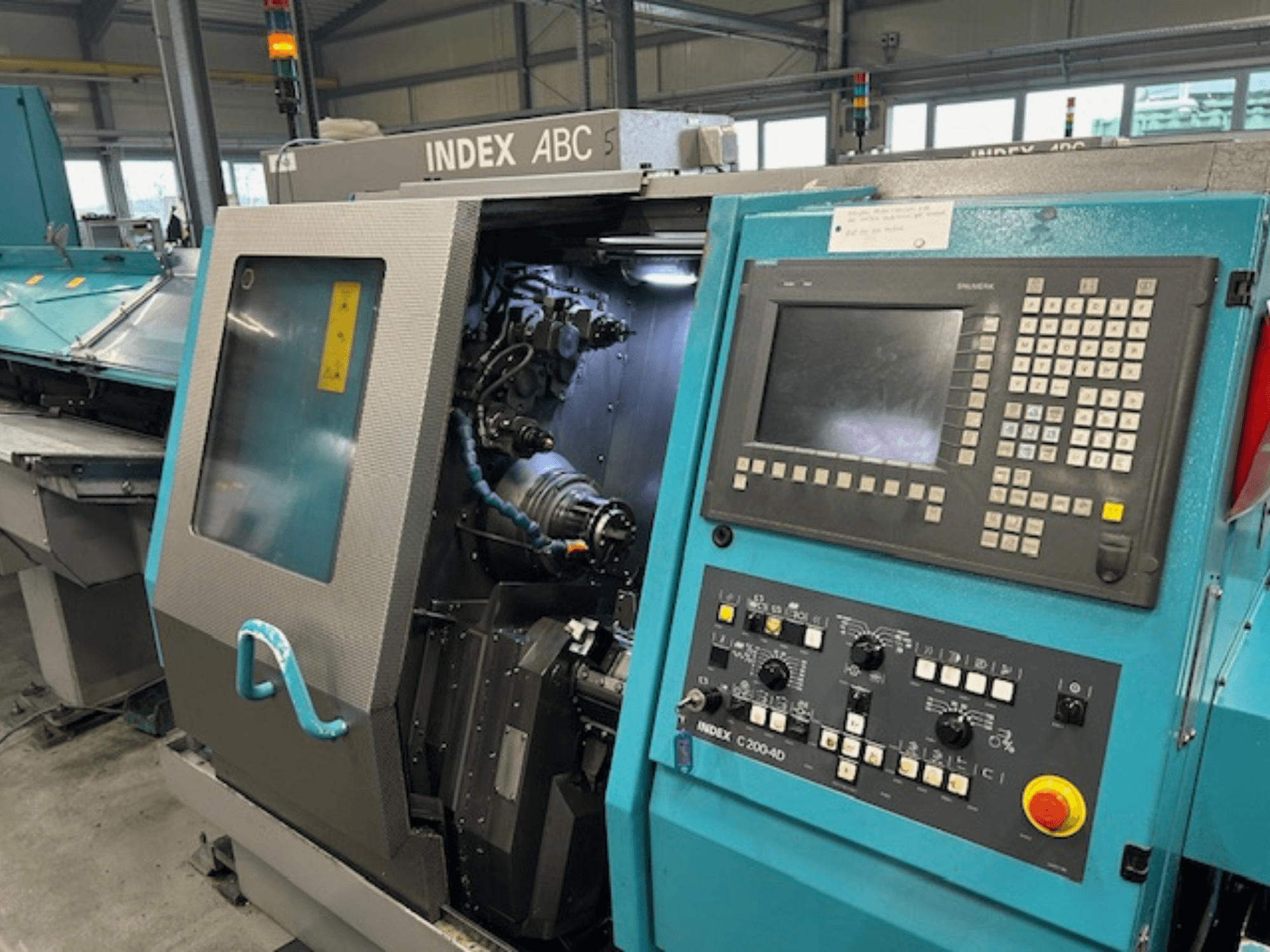

Index - ABCDE-TUR-IND-2007-00002

• Головний шпиндель

  • Варіанти продуктивності (зазор між шпинделями):

    • 30 (25): 30 мм (25 мм)

    • 42 (36): 42 мм (36 мм)

    • 60 (52): 60 мм (52 мм)

    • 65: 65 мм

  • Діаметр шпинделя в передньому підшипнику:

    • 75 мм (модель 30)

    • 85 мм (модель 42)

    • 100 мм (моделі 60 і 65)

  • Потужність Pmax при 100% навантаженні:

    • 7 / 10 / 13 кВт (модель 30)

    • 7,5 / 13 / 20 кВт (модель 42)

    • 7,5 / 13 / 20 кВт (модель 60)

    • 13 / 20 кВт (модель 65)

  • Потужність Pmax при 40% навантаженні:

    • 10 / 15 / 21 кВт (модель 30)

    • 13,3 / 21 / 29 кВт (моделі 42 і 60)

    • 21 / 29 кВт (модель 65)

  • Крутний момент Mdmax при 100% навантаженні:

    • 33 / 48 / 62 Нм (модель 30)

    • 35 / 62 / 95 Нм (моделі 42 і 60)

    • 62 / 95 Нм (модель 65)

  • Крутний момент Mdmax при 40% навантаженні:

    • 48 / 69 / 102 Нм (модель 30)

    • 64 / 102 / 140 Нм (моделі 42 і 60)

    • 102 / 140 Нм (модель 65)

  • Максимальна швидкість:

    • 7500 об/хв (модель 30)

    • 7000 об/хв (модель 42)

    • 6000 об/хв (моделі 60 і 65)

  • Хід затискного циліндра:

    • Цанговий затиск: 7 мм

    • Затиск патрона та цанги: 20 мм

  • Контроль шляху затиску: 140 мм (з Rev. 2) / 160 мм (без Rev. 2)

  • Ступені розширення:

    • Роздільна здатність по осі С: 0.001°

    • Блок вирівнювання/перемикання (кут індексації): 2.5°

    • Упор і виштовхувач заготовки: D 42 / D 60

• Тримач інструменту: Револьверна головка 1

  • Переміщення супорта: X 90 мм, Z 280 мм

  • Сила подачі: 5500 Н (X і Z)

  • Швидке переміщення: X 27 м/хв, Z 36 м/хв

  • Роздільна здатність: X 0,5 мкм, Z 1,0 мкм

  • Кількість інструментів: 7 + синхронний шпиндель

  • Інструментальна система: Циліндричний хвостовик DIN 69 880 (25 x 48 мм)

  • Час перемикання (одна станція): 0.3 s

  • Привід інструменту (всі станції): 4,2 кВт, 7,5 Нм, 6000 об/хв (Pmax/Mdmax при 25% навантаженні)

• Тримач інструменту: Револьверна головка 2

  • Переміщення супорта: X 81 мм, Z 80 мм

  • Зусилля подачі X 8300 N, Z 5500 N

  • Швидке переміщення: X 27 м/хв, Z 36 м/хв

  • Роздільна здатність: X 0,5 мкм, Z 1,0 мкм

  • Кількість інструментів: 6

  • Система інструментів: Кріплення "ластівчин хвіст" з циліндричним хвостовиком (25 x 40,3 мм)

  • Час перемикання (одна станція): 0.3 s

  • Привід інструменту (всі станції): 6,5 кВт, 14 Нм, 4500 об/хв (Pmax/Mdmax при 25% навантаженні)

  • Різьбофрезерний і полігональний блок: макс. 6000 об/хв (макс. 2 станції одночасно)

• Задній тримач інструменту (задня обробка)

  • Переміщення супорта: X 280 мм, Z 280 мм

  • Максимальна кількість інструментів: 6

  • Інструментальна система: Кріплення "ластівчин хвіст

• Свердлильний блок (опціональне розширення)

  • Макс. кількість фіксованих інструментів: 5

  • Макс. приводних інструментів: 2

  • Потужність приводних інструментів (при 25% навантаженні): 4,5 кВт, 8 Нм, 6000 об/хв

  • Отвір тримача інструменту: 25 мм (DIN 69 880) / 1 дюйм

• Подача матеріалу (вбудований пристрій подачі матеріалу)

  • Діаметр прутка макс: 52 мм

  • Регульований шлях подачі макс: 80 мм

  • Зусилля подачі: 3000 Н

• Рідини та системи

  • Система охолодження: 60 (80) л/хв, 5,5 (8) бар, бак 220 л; перемикається насос макс. 18 бар, 20 л/хв

  • Гідравлічна система: 19 л/хв, 90 бар, бак 50 л

• Розміри (без завантажувального магазину та транспортера стружки)

  • Площа підлоги 2.4 m²

  • Висота центру шпинделя (над підлогою) 1010 мм

Додаткове обладнання

• Магазин для завантаження прутків (пристрій подачі прутків), моделі LM3200 / LM3700 / LM4200

  • Довжина прутка макс: 3,2 м / 3,7 м / 4,2 м

  • Діапазон діаметрів прутків 6-52 мм

• Конвеєр для видалення стружки

  • Тип Шарнірний або скребковий

  • Висота вивантаження: 840 мм
