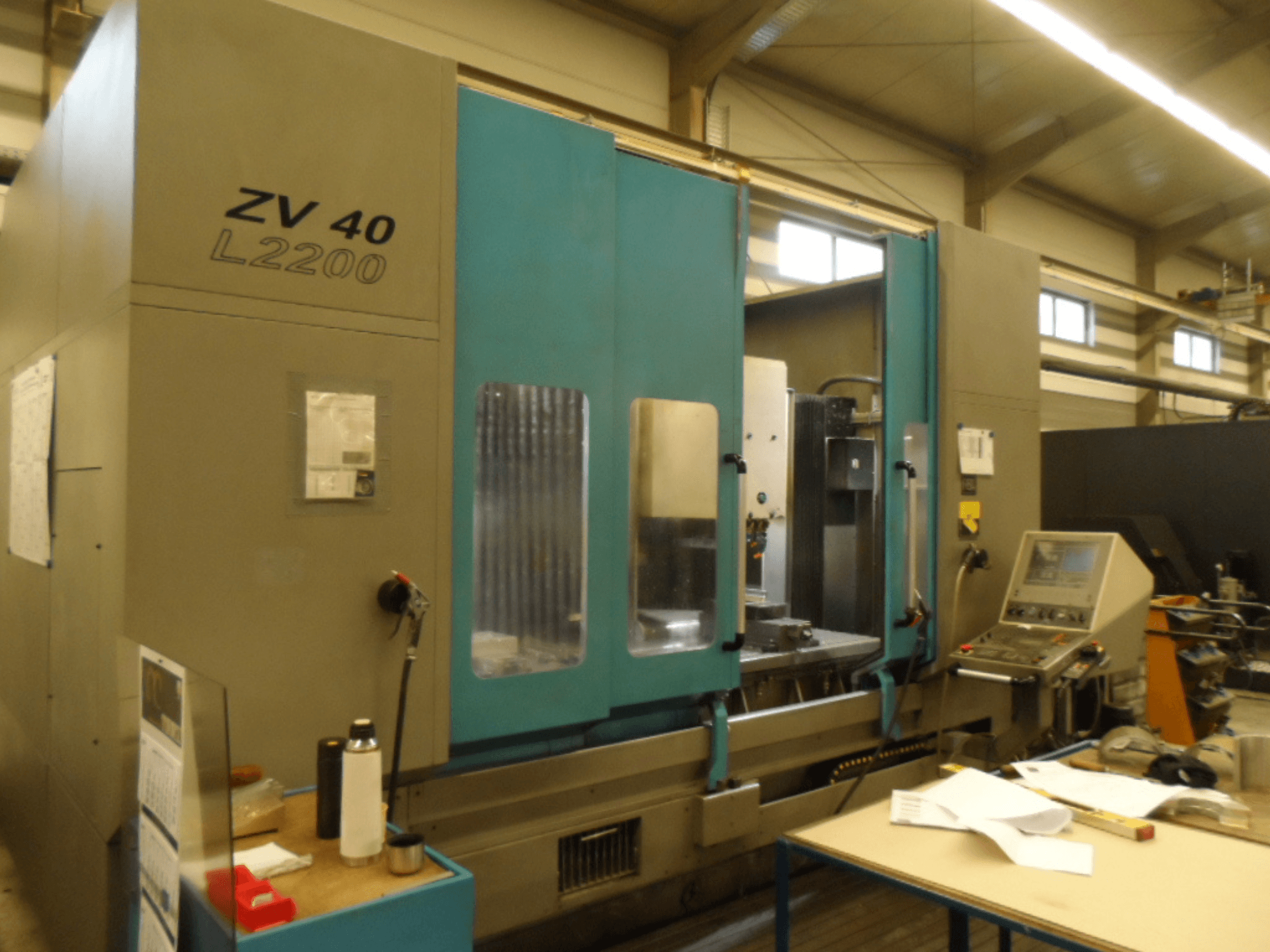

IBARMIA - ZV 40 L2200DE-MIL-IBA-2000-00001

- Переміщення по осі X при 2-позиційній обробці (човниковий режим): 720 мм

- Переміщення по осі Z (вертикальне): 600 мм (опціонально: 800 мм)

- Кількість Т-образних пазів: 5

- Розмір Т-образних пазів: 18 мм

- Відстань між Т-образними пазами: 125 мм

- Мін./макс. відстань від шпинделя до столу: 200 / 800 мм (опціонально: 1000 мм)

- Конусність інструменту / тримач: SK40 - DIN 69871 (опції: HSK A-63 DIN 69893 або HSK A-80 DIN 69893)

- Натяжна шпилька для тримача інструменту SK: DIN 69672

- Зусилля затиску для утримання інструменту (SK): 12000 Н (опції: HSK A-63: 18000 Н / HSK A-80: 28000 Н)

- Внутрішній діаметр підшипника: 80 мм

- Макс. стандартна частота обертання шпинделя: 6000 об/хв (опції: 4000 / 8000 / 10000 об/хв)

- Потужність двигуна головного шпинделя при 100%: 28 кВт (переривчаста: 38,5 кВт)

- Постійна потужність для стандартної конфігурації від: 1500 об/хв

- Макс. крутний момент при 100%: 178 Нм (переривчастий: 245 Нм)

- Сила подачі по X, Y, Z при 100%: 13000 Н (Періодично: 15600 Н)

- Швидкість швидкого переміщення по X, Y, Z: 30 м/хв

- Макс. робоча швидкість подачі по X, Y, Z: 10 м/хв

- Допуск позиціонування Tp X(1000мм)-Y-Z: 0,015 мм

- Макс. розкид позиціонування Ps макс.: 0,010 мм

- Вимірювальна система в X-Y-Z: Лінійні скляні шкали

- Продуктивність фрезерування по сталі (St 60): 650 см³/хв

- Продуктивність свердління в сталі (St 60): Ø 60 мм

- Нарізання різьблення по сталі (St 60): M-36

- Кількість кишень для інструментів: 24 (Опції: 40 - 52)

- Макс. довжина інструменту: 300 мм

- Макс. вага інструменту: 10 кг

- Макс. діаметр інструменту (повний магазин): 85 мм

- Макс. діаметр інструменту (сусідні кишені вільні) 125 мм

- Керування інструментом: Випадкове

- Час зміни інструменту: 3.5 s

- Час зміни інструменту від стружки до стружки: 7 с

- Необхідна площа: бл. 17 м²

- Ємність охолоджувальної рідини: 370 літрів

- Довжина верстата (розмір А): 4200 мм

- Текстурована структура фарби (2 кольори): RAL сірий 7037 / синій 5012

- Електричне підключення: 55 кВт

- Робоча напруга: 400 В / 50 Гц

- Підключення стисненого повітря: 6 бар

- Потужність насоса охолоджуючої рідини: 0,75 кВт

- Стандартна комплектація: Захист корпусу верстата CE, конвеєр для відведення стружки, бак для ЗОР, лінійні скляні ваги по осях X/Y/Z, вертикальне внутрішнє облицювання по осі X, освітлення робочої зони, автоматичне централізоване змащення, гідравлічна противага шпиндельної бабки, автоматичне пневматичне очищення шпинделя, мобільний пульт управління, жорстке нарізування різьблення (нарізування різьблення без компенсуючого патрона).

- Доступні заводські опції: Внутрішня подача ЗОР (IKZ), повний корпус верстата, перегородка для човникової роботи, ділильні головки/поворотні столи для 1 або 2 додаткових осей верстата, контактний датчик робочого інструменту, системи оцифровки, системи моніторингу інструменту, портативний електронний маховик

- в залежності від вимог, потрібно буде замінити або відремонтувати деталі на осі Y
