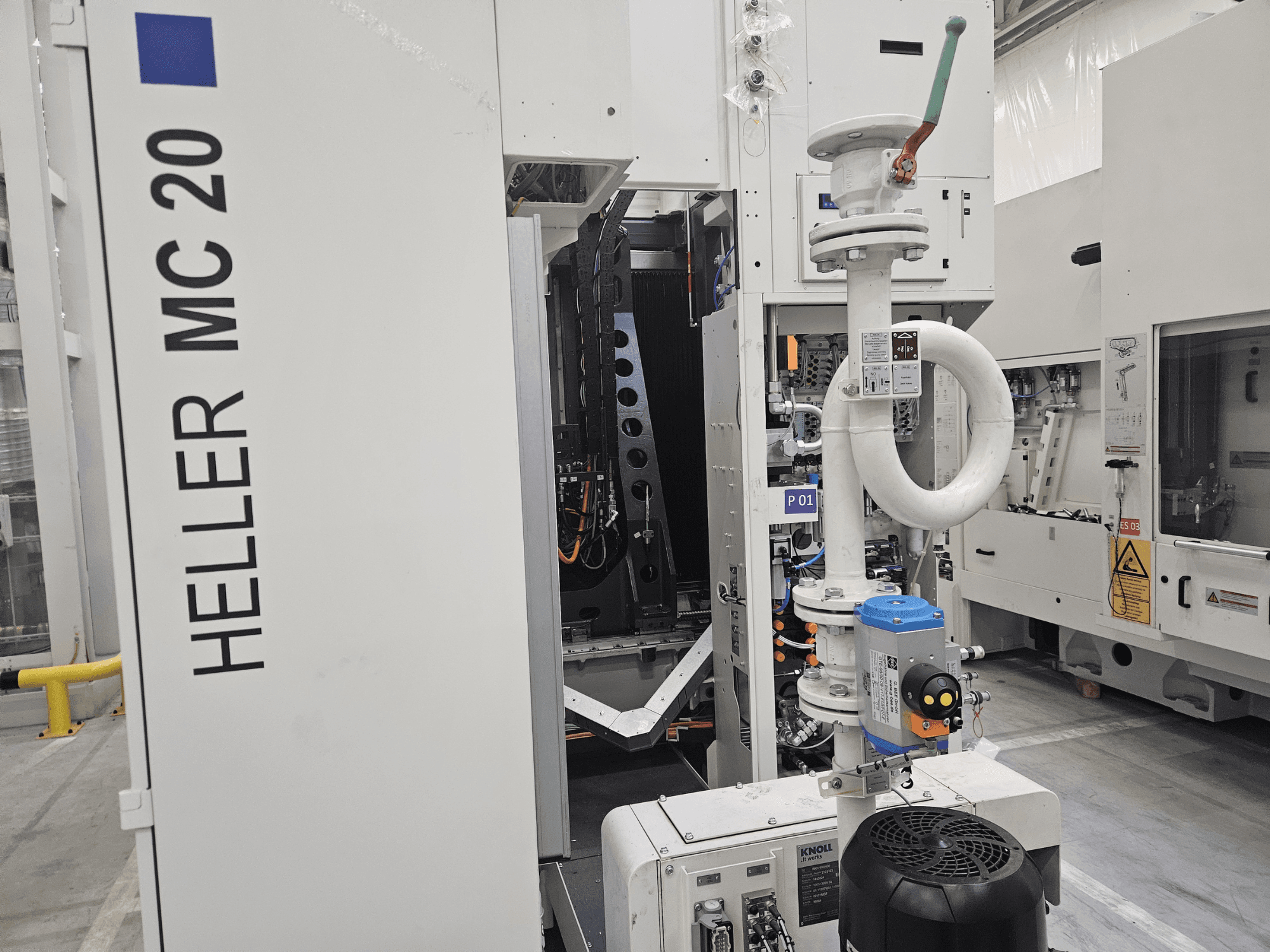

Цей 5-осьовий верстат HELLER MC 20 був виготовлений у 2019 році. Він оснащений системою керування Siemens 840D sl, переміщеннями по X/Y/Z 800/750/800 мм і швидкістю до 60 000 мм/хв. Шпиндель підтримує інструменти HSK-A63 зі швидкістю до 16 000 об/хв. Включає 44-позиційний магазин інструментів і поворотний стіл діаметром 520 мм. Ідеально підходить для складних завдань обробки. Зв'яжіться з нами для отримання додаткової інформації про цей верстат.
Огляд
- бренд: HELLER
- рік: 2019
- МОДЕЛЬ: MC 20
- тип програми: Фрезерування
- Місцезнаходження: Польща
- тип машини: Горизонтальний обробний центр
- марка блоку управління: SIEMENS
Технічна інформація - HELLER MC 20
Блок керування
- Марка керування: SIEMENS
- Модель керування: 840D sl
Розміри
- Висота верстата: 4000 mm
- Довжина верстата: 5300 mm
- Вага верстата: 13000 kg
Рух
- Кількість осей: 5
- Хід осі X: 800 mm
- Хід осі Y: 750 mm
- Хід осі Z: 800 mm
Технічні характеристики
- Макс. вага інструмента: 12 kg
- Потужність шпинделя: 34 kW
- Швидкість шпинделя: 16000 RPM
Додаткова інформація
Робоча зона
Зусилля подачі (X/Y/Z): 10,000 N
Швидкість і динаміка
Швидке переміщення X/Y/Z: 60 000 мм/хв
Прискорення: X 7 м/с², Y 8 м/с², Z 6 м/с²
Шпиндель / обробний блок (HSK-A63)
Інструментальний інтерфейс: HSK-A63
Діаметр шпинделя в передньому підшипнику 70 мм
Управління інструментом
Магазинний тип інструменту: HSK-A63
Кількість позицій інструменту 44
Максимальна вага інструменту з усіма зайнятими кишенями: 6 кг
Максимальна довжина інструменту: 550 мм
Максимальний діаметр інструменту: з усіма зайнятими кишенями 120/80/80 мм; з вільними сусідніми кишенями 150 мм
Мінімальний час обробки від стружки до стружки (VDI): прибл. 3,3-4,4 с
Поворотні осі (A/B/AB)
Діаметр поворотного столу (вісь A/B): 520 мм
Діаметр інтерференційного кола: вісь A - 1260 мм; вісь AB - 800/900 мм; вісь B - 800/900 мм
Швидкість: вісь A 17 об/хв; вісь B/AB 40/50 об/хв
Роздільна здатність індексації: вісь A 360 000 × 0,001°; вісь B 360 000 × 0,001°
Точність індексування (VDI/DGQ 3441): вісь A: 12 кутових секунд; вісь B: 10 кутових секунд
Вимірювальна система
Система вимірювання положення: Пряма, абсолютна лінійна шкала
Дані для встановлення
Живлення: 400 В / 50 Гц
Загальне підключене навантаження: прибл. 27-30 кВА
Потреба в стисненому повітрі: 4,5-6 бар
Додаткове обладнання
Машина в дуже хорошому технічному стані
Повна сервісна документація в наявності
Виділена система завантаження та розвантаження
*Можливі розбіжності між наведеними даними та фактичними значеннями
