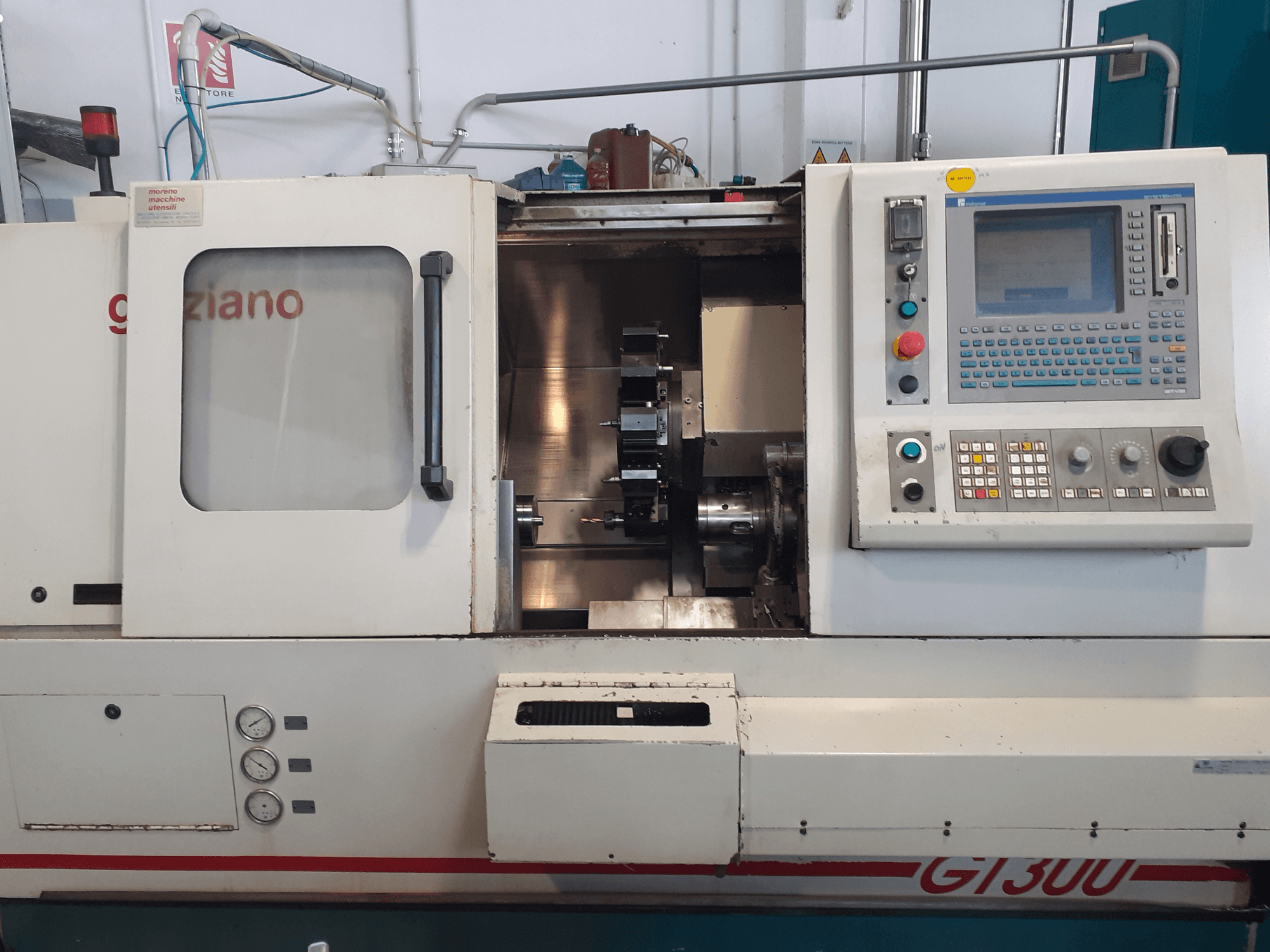

Graziano - GT 300IT-TUR-GRA-1998-00002

Основна конфігурація

• Револьверна головка: 12 позицій, VDI 30

• Блок управління: MTC 200

Головний шпиндель

• Передня частина шпинделя: ASA 5"

• Макс. швидкість обертання шпинделя: 5 000 об/хв (опція — 6 000 об/хв)

• Діапазон обертів із постійною потужністю: 800–6 000 об/хв

• Макс. крутний момент шпинделя: 114 Нм при 800 об/хв / 130 Нм при 1 000 об/хв

• Потужність шпинделя: 10 кВт у безперервному режимі / 14 кВт у переривчастому режимі

• Діаметр патрона: 175 мм

• Діаметр отвору шпинделя: 66 мм

• Діаметр переднього підшипника шпинделя: 100 мм

• Змащування підшипника шпинделя: мастило

• Діапазони частоти обертання: 1

• Додатковий шпиндель / протишпиндель: відсутній

Робоча зона / Продуктивність

• Відстань між центрами: 590 мм

• Висота центру: 190 мм

• Прохід над станиною: 330 мм

• Діаметр обертання над супортом: 260 мм

• Макс. діаметр точіння: 230 мм

• Діаметр заготовки: 52 мм

• Хід по осі Z: 500 мм

• Хід по осі X: 160 мм

Кулькові гвинти

• Ось Z: 32 × 10

• Ось X: 32 × 10

Подача / Осі

• Швидкісний хід по осі Z: 30 м/хв

• Швидкісний хід по осі X: 30 м/хв

• Швидкість швидкого переміщення по осі C1: 100°/хв

• Крутний момент по осі C1: 130 Нм

• Натиск по осі Z: 4 500 Н (регулюється ЧПУ)

• Натиск по осі X: 4 500 Н (регулюється ЧПУ)

• Кількість осей: 2 (3 — опція)

Система вимірювання

• Вісь Z: Абсолютний обертовий енкодер (лінійний — опціонально)

• Вісь X: оптична шкала

• Роздільна здатність лінійних осей X/Z: 0,001 мм

• Роздільна здатність осі C: 0,001° (опція)

Револьверна головка / Приводні інструменти

• Приводні інструменти: Так

• Револьверна головка: Sauter, тип 0.5.450.216

• Кількість позицій інструменту: 12

• Інтерфейс інструменту: VDI 30

• Перетин хвостовика інструменту: 20 × 20 мм

• Швидкість приводного інструменту: 4 000 об/хв

• Потужність приводного інструменту: 4 кВт

• Крутний момент приводного інструменту: 20 Нм

Електричне обладнання

• Напруга: 400 В ±10 %

• Частота: 50/60 Гц ±1%

• Підключене навантаження: 24 кВА

• Запобіжники лінії 400 В: 50 А

• Автоматичний вимикач лінії 400 В: 39 А

• Переріз з'єднувального кабелю: 4 × 10 мм²

Гідравлічний агрегат

• Макс. робочий тиск: 45 бар

• Ємність бака: 40 л

• Продуктивність насоса: 14 л/хв

Блок змащення осей

• Ємність бака: 2,7 л

Система охолодження

• Ємність бака: приблизно 240 л

• Продуктивність насоса: 30 л/хв

• Потік до інструменту: 14,5 л/хв

• Тиск: 5 бар

Резервуар охолодження головки

• Ємність: 10 л (з теплообмінником)

Блок управління

• Управління: MTC 200
