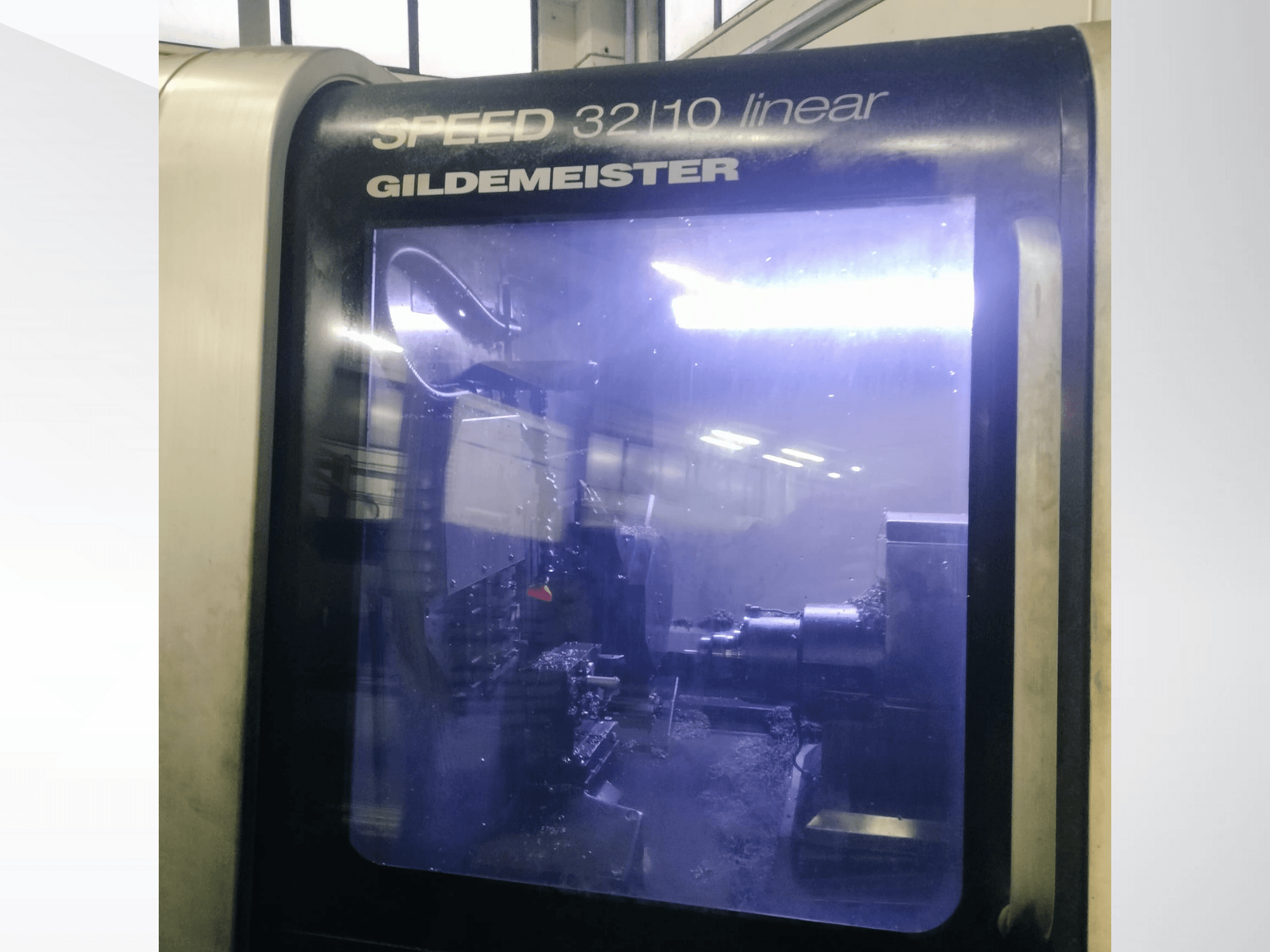

Gildemeister - SPEED 32/10 linear IT-TUR-GIL-2008-00002

ЧПК: Fanuc 310iS

Тип панелі: SlimLine

Екран 15" TFT кольоровий

Керовані шпинделі (включаючи осі С): 2

Керовані осі: 8

Канали 3

Товщина прутка: 33 мм (макс. 36 мм)

Внутрішній діаметр всмоктувальної трубки: 46 мм

Максимальна швидкість: 8000 об/хв

Номінальний крутний момент (S1): 24 Нм

Номінальна потужність (S1): 5.5 кВт

Внутрішній діаметр всмоктувальної трубки: 38 мм

Максимальна швидкість: 8000 об/хв

Номінальний крутний момент (S1): 9.4 Нм

Номінальна потужність (S1): 3.7 кВт

Вісь X1

• Хід: 50 мм

• Максимальна швидкість: 40 м/хв

• Максимальне прискорення 10 м/с ²

• Номінальне тягове зусилля (S1): 1200 N

Вісь Y1

• Хід: 350 мм

• Максимальна швидкість: 30 м/хв

• Максимальне прискорення 5 м/с ²

• Номінальне тягове зусилля (S1): 5000 N

Вісь Z1

• Хід: 320 мм

• Максимальна швидкість: 40 м/хв

• Максимальне прискорення 5 м/с ²

• Номінальне тягове зусилля (S1): 2500 N

Вісь X2

• Хід: 310 мм

• Максимальна швидкість: 40 м/хв

• Максимальне прискорення 5 м/с ²

• Номінальне тягове зусилля (S1): 2500 N

Вісь Z2

• Хід: 320 мм

• Максимальна швидкість: 40 м/хв

• Максимальне прискорення 5 м/с ²

• Номінальне тягове зусилля (S1): 2500 N

Вісь X3

• Хід: 80 мм

• Максимальна швидкість: 40 м/хв

• Максимальне прискорення 5 м/с ²

• Номінальне тягове зусилля (S1): 1200 N

Вісь Y3

• Хід: 60 мм (±30 мм)

• Максимальна швидкість: 18 м/хв

• Максимальне прискорення 5 м/с ²

• Номінальне тягове зусилля (S1): 5000 N

Вісь Z3

• Хід: 150 мм

• Максимальна швидкість: 40 м/хв

• Максимальне прискорення 5 м/с ²

• Номінальне тягове зусилля (S1): 2500 N

Башта

• Тахеометрів 16

• Фіксовані зовнішні інструменти: 8

• Розмір хвостовика інструменту: 16×16 мм

• Привідні інструментальні станції: 16

• Тип цангового затискача: ESX/ER 20

• Максимальна частота обертання: 5000 об/хв

• Номінальний крутний момент (S1): 4.8 Нм

• Номінальна потужність (S1): 1,5 кВт

Інструменти

Тримач інструменту Слайд 1

• Тахеометри: 10

• Фіксовані зовнішні інструменти: 6

• Розмір хвостовика інструменту: 16×16 мм

• Привідні інструменти: 4

• Тип цанги: ESX/ER 20

• Максимальна частота обертання (GEO 7-9) 5000 об/хв

• Номінальний крутний момент (S1): 2.19 Нм

• Номінальна потужність (S1): 0,55 кВт

• Частота обертання вторинного приводу (GEO 8-10): 3333 об/хв

• Номінальний крутний момент (S1): 3.28 Нм

• Номінальна потужність (S1): 0,55 кВт

Задній робочий орган

• Тахеометри: 4 + 2

• Внутрішні фіксовані інструменти: 3

• Діаметр тримача: 25 мм

• Зовнішні фіксовані інструменти: 1

• Привідні станції: 2

• Тип цанги: ESX/ER 16

• Максимальна частота обертання: 6000 об/хв

• Номінальний крутний момент (S1) 1.75 Нм

• Номінальна потужність (S1): 0,55 кВт

Середовище

Система змащення

• Ємність бака: 2,9 л

• Робочий тиск: 30 бар

• Час зупинки: 7 хвилин

• Час робочого циклу: 30 секунд

• Тип мастила: Castrol Magna BD 68

Пневматична система

• Мінімальний робочий тиск: 5 бар

• Максимальний робочий тиск: 6 бар

• Витрата: 60 NL/хв
