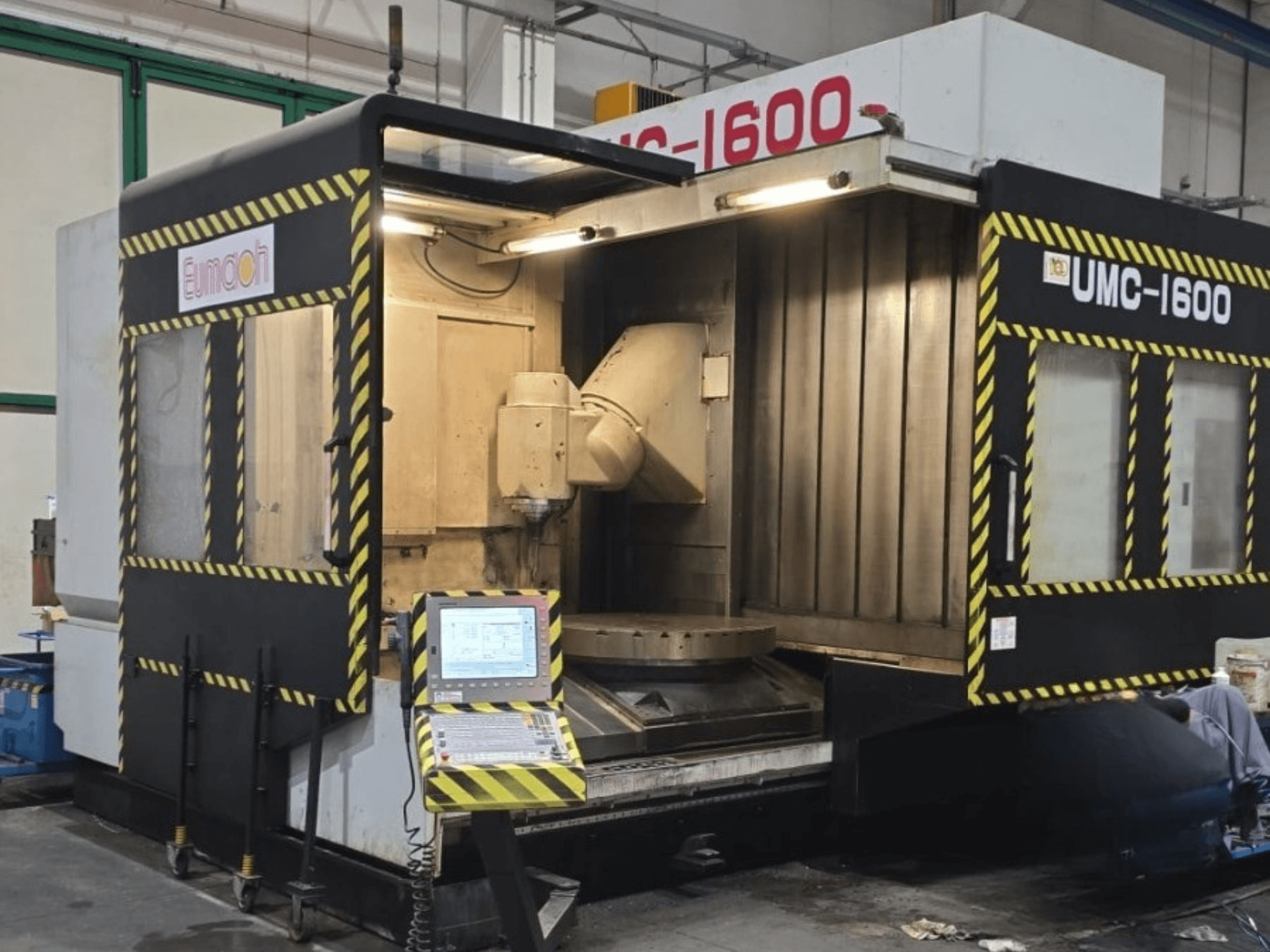

Eumach - UMC-1600IT-MIL-EUM-2020-00001

• Сертифікація CE: Так

Хід та подача

• Діапазон повороту осі B: від +10° до −190°

• Обертання по осі C: 360°

• Швидкісний хід по осях X/Y/Z: 24 / 24 / 24 м/хв

• Подача різання по осях X/Y/Z: 20 / 20 / 20 м/хв

Поворотний стіл (вісь C)

• Діаметр столу: Ø1 320 мм

• Максимальна швидкість обертання столу: 30 об/хв

• Мінімальний крок індексації: 0,001°

• Привід: мотор-редуктор з прямим приводом

• Т-образні пази: 13 пазів, розмір 18H, крок 100 мм

• Висота столу від підлоги: 1 085 мм

Поворотна головка (вісь B)

• Привід: мотор крутного моменту з прямим приводом

• Час повороту у вертикальному ↔ горизонтальному напрямках: 3 с

• Діапазон повороту: +10° / −190°

Шпиндель

• Потужність S1/S6: 37,4 / 54 кВт

• Крутний момент S1/S6: 170 / 390 Нм

• Діаметр переднього підшипника шпинделя: 100 мм

• Відстань від центру шпинделя до колони: 1 105 мм

• Конус шпинделя: очікується підтвердження (у документації вказані можливі варіанти: HSK-A100, BT, CAT, SK50)

Робочі відстані

• Відстань від кінчика вертикального шпинделя до поверхні столу: 150–1 200 мм

• Горизонтальна відстань від центру шпинделя до поверхні столу: 100–1 150 мм

• Відстань від вертикального кінця шпинделя до центру столу: від −300 до 960 мм

• Горизонтальна відстань від центру шпинделя до центру столу: від −250 до 1 010 мм

Автоматичний змінювач інструментів

• Тип: кулачковий

• Максимальний діаметр інструменту: Ø150 мм

• Максимальна довжина інструменту: 350 мм

• Положення заміни інструменту: горизонтальне

Напрямні та кулькові гвинти

• Розмір лінійних направляючих X/Y/Z: 55 / 55 / 55 мм

• Кількість напрямних X/Y/Z: 4 / 2 / 2

• Кількість направляючих блоків X/Y/Z: 8 / 4 / 6

• Діаметр кулькового гвинта X/Y/Z: Ø55 / Ø55 / Ø63 мм

• Крок кулькового гвинта X/Y/Z: 16 / 12 / 12 мм

Електричні характеристики

• Напруга: 400 В

• Частота: 50/60 Гц

• Підключене навантаження: 80 кВА

Контурний креслення підтверджує монтажні розміри

Вбудовані функції/опції

• Одночасна 5-осьова обробка

• Поворотна головка з прямим приводом по осі B

• Поворотний стіл з прямим приводом по осі C

• Система управління HEIDENHAIN iTNC 530 HSCI з інтерфейсом RS-232

• Лінійні шкали на осях X, Y, Z

• Обертові енкодери на осях B і C

Очікується підтвердження (інформація про верстат)

• Точний конус шпинделя

• Наробочені години

• Наробочені години шпинделя

• Підтвердження того, що на цьому конкретному верстаті встановлено магазин на 60 інструментів та все зазначене обладнання

Додаткове обладнання

• Ланцюговий конвеєр для відходів

• Два шнекові транспортери для стружки

• Повний захисний кожух із дахом (обгортка)

• Програмована система охолодження

• Подув повітря на шпиндель

• Водяний охолоджувач шпинделя (чілер)

• Робоче освітлення

• Індикатор стану верстата

• Інструкції з експлуатації верстата та системи управління

• Ящик для інструментів

• У комплекті з верстатом поставляється приблизно 40 тримачів інструменту HSK-100.

Очікується підтвердження (аксесуари)

• Подача охолоджувальної рідини через шпиндель (CTS)

• Контактний датчик (вимірювання заготовки)

• Система вимірювання інструменту (пристрій налаштування інструменту)

• Повний перелік тримачів інструменту та аксесуарів, що входять до комплекту
