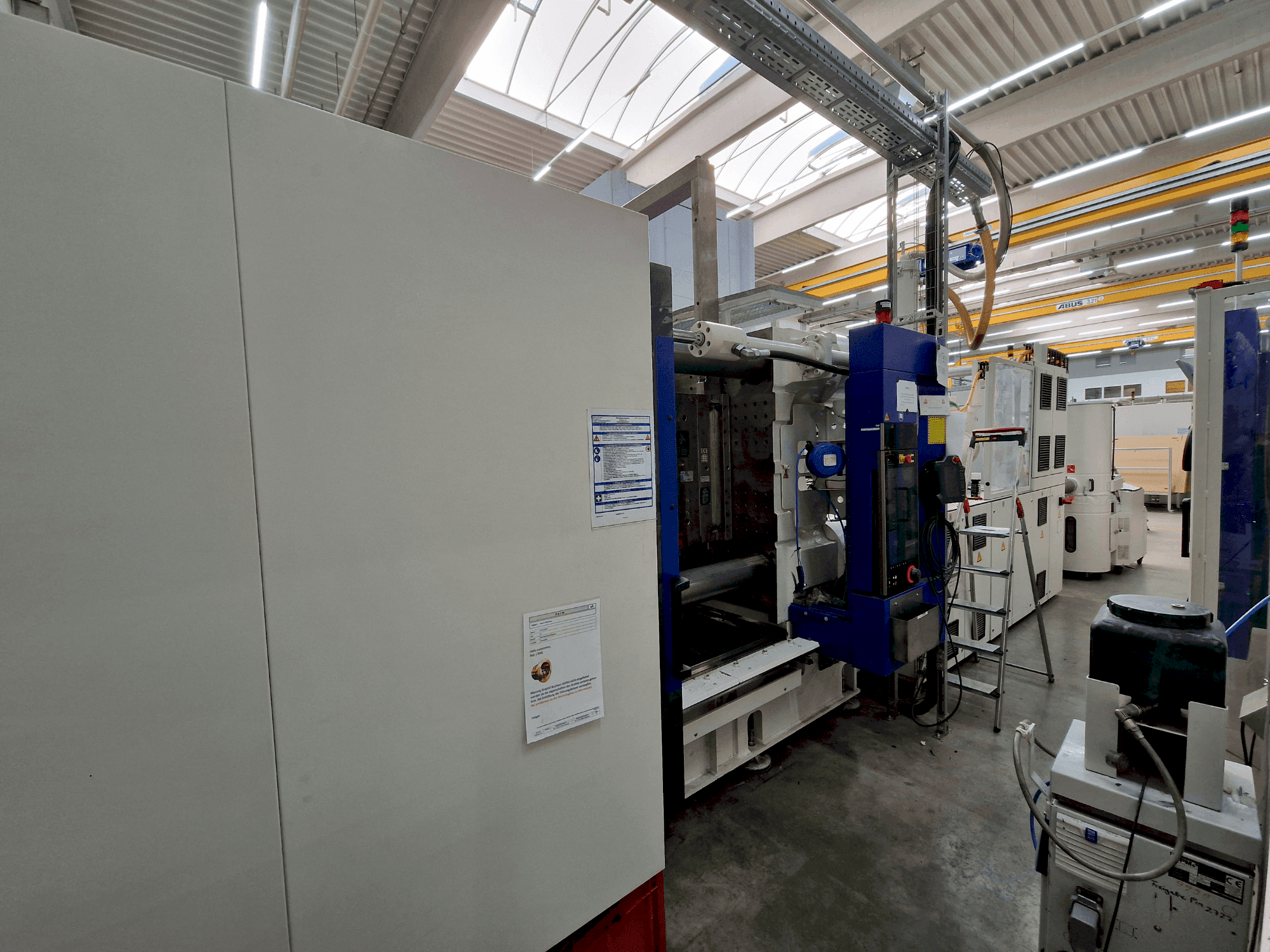

Engel - duo 2400/650DE-INJ-ENG-2019-00004

Додаткове обладнання

• Ємність нафтового резервуару - нагнітальний пристрій: 500 l

• Максимальна потужність охолодження (вода на вході 32°C): 29.40 кВт на охолодження

• Споживання води (32°C): 4,80 м3/год

Переваги машини

Якісні переваги машини

• Машина має електричні водяні батареї (4 e-flomos з 8 контурами кожна).

• Блоки вприскування оснащені акумуляторами, які забезпечують високий тиск вприскування до 2400 бар за допомогою шнека діаметром 60 мм.

Технічні переваги машини

• Максимальна об'єм впорскування: 890 см³

• Крутний момент шнека: 2000 нм // максимальна швидкість шнека при зниженому крутному моменті: 275 хв-1

• Знижений крутний момент при максимальній швидкості шнека: 1600 нм

• Швидкість відновлення (3-зонний шнек): 51 г/с // швидкість відновлення (бар'єрний шнек): 67. 1 г/с

• Швидкість впорскування: 353 см³/с

• Хід форсунки: 950 мм

• Коефіцієнт Ld: 24. 0

• Зони нагріву вкл. форсунку: 8 // потужність нагріву: 27,5 кВт

• Зусилля відкриття з притискною колодкою: 510 кН

• Максимальна відстань між плитами: 1750 мм

Додаткова інформація

Розміри та вага

• Ширина вивантажувального лотка: 1100 мм

• Вага затискного пристрою: 20 000 кг

• Максимальна вага прес-форми (рухома плита) 7 330 кг

• Максимальна вага прес-форми (нерухома плита) 7 330 кг

• Максимальна вага прес-форми (загальна): 11 000 кг

Дані циклу (Euromap 6)

• Хід: 700 мм

• Час сухого циклу: 2,9 с

Система управління: Monocompute CC300

Основні характеристики

• 21,5-дюймовий сенсорний екран з роздільною здатністю Full HD

• USB-інтерфейс / Ethernet-з'єднання

• Елемент управління E-move

• 3 клавіатури для входу користувача

• Графічні символи для управління циклом

• Мови екрану: німецька, англійська

• Акустичний сигнал помилки / Сигнальна лампочка для відображення помилки

Програми та моніторинг

• Контроль потужності: оптимізує роботу двигуна під час дозування

• Вимірювання паралельності прес-форми

• IQ Weight Monitor: моніторинг ваги та в'язкості дробу

• IQ Weight Control: автоматичне регулювання параметрів впорскування при коливаннях

• Інтерфейс моніторингу якості (час впорскування, час дозування, тиск, час циклу)

• Можливість безперервного виштовхування при вимкненому моніторингу

Затискний блок і пластини

• Посилені затискні пластини (FAP і BAP +50 мм кожна)

• Зменшена мінімальна/максимальна висота інструменту та відстань між панелями (-100 мм завдяки посиленню)

• FAP: мінімально можливий отвір в плиті, сферична калоша зведена до мінімуму

• BAP: без отвору для виштовхувача

• Додаткові різьблення відповідно до EUROMAP VOL1

• Центруючі пази згідно з кресленням

• Виштовхувач плит - Варіант A (адаптований до схеми затиску)

• Інтерфейс безпеки для виштовхувача

Гідравліка та витягування стрижнів

• Гідравлічне витягування стрижня:

  • 1-кратне на рухомій плиті

  • 2-кратне на нерухомій плиті

  • 2-кратний на рухомій плиті з пропорційним клапаном PQ, вимірювання об'єму, регулювання тиску/швидкості

• Інтерфейс для проміжного положення витягування стрижня

Нагрівання та охолодження прес-форми

• Нагрівання прес-форми: 16 контурів, макс. 40 кВт теплової потужності (Euromap 14)

• Інтерфейс контролю температури (рухома і нерухома плита)

• 4-кратне гідравлічне управління соплом прес-форми

• Окреме підключення охолоджуючої води (інструмент і машина)

• Інтерфейс блоку контролю температури: Протокол Енгеля, струмова петля 20 мА

• 4-ходовий регулятор потоку (0-10 л/хв)

• Специфікація шланга: макс. 90 °C / 4 бар

• Шланги для охолодження прес-форми

• 4 контури контролю температури в задній частині машини

• Промивна форсунка з хомутом для шланга

• 2 системи контролю температури ENGEL e-formo (1-15 л/хв, 8 контурів, макс. 120 °C)

• 1 розподільник для нерухомої пластини, 1 для рухомої пластини

• Додатковий блок e-formo на робочій стороні (опція)

Привід і гідравліка

• ENGEL ecodrive S+V3 (сервопривід з регулюванням швидкості)

• Закрита система управління тиском і швидкістю (замкнутий контур)

• 2 гідроакумулятора по 50 л (для процесу обприскування)

• Розташування акумулятора спереду (згідно з кресленням)

• Масляний радіатор (стандартна ємність)

• Поставляється без мастила (при введенні в експлуатацію мастило містить цинк)

• Тиха, енергоефективна гідравліка з оптимізованим управлінням, фільтрацією, підігрівом та охолодженням масла

Блок впорскування

• Біметалічний циліндр (на основі заліза), стійкий до стирання та корозії, до 350 °C

• Додатковий зонний підігрів на циліндрі

• Упорна шайба (діафрагма) для гвинта S8, Ø 60 мм, L/D 24, геометрія G1

• Зворотний клапан UNR9 RGB (порошкова металургійна хромована сталь)

• Корозійно-стійкий фланець

• Спеціальне відкрите сопло, стійке до корозії, фланцева різьба V445x3, радіус 15 мм, отвір 8 мм

• Вихідний отвір форсунки підходить для підключення гарячої магістралі

• Нагрівання циліндра та форсунки 230 В

• Керамічні кришки циліндрів

• Ізольовані зони нагріву (не підходить для ПК, ПММА, ПВХ і т.д.)

Електрична система

• Напруга живлення: 3×400 В + N + PE / 50 Гц

• Розетки Schuko (230 В), макс. 2 шт

• 3-фазна розетка CEE (10/16 А)

• Безпотенційні контакти: 4 входи / 4 виходи (вільно програмуються)

Інтерфейси (Euromap)

• 13 - Кінцеві положення для витягування сердечника

• 14 - Нагрівання

• 63 - Доступ до даних онлайн

• 65 - Розрахунок резервуара

Робот та аксесуари

• Робот ENGEL easix (KR 60, спеціальна версія)

• Блок керування роботом не інтегрований кілька разів

• Збірка та випробування на ENGEL

• Інструкція з експлуатації: друкована + CD (німецькою мовою)

Відповідність, дизайн та додаткові опції

• Відповідність EN 201 (безпека машин)

• Лакофарбове покриття: RAL 9002 (сіро-білий) і RAL 5002 (ультрамариновий синій), спеціальний дизайн ENGEL

• Базовий пакет E-connect.24 (дистанційне обслуговування)

• Ніжки машини (стандартна версія)

• Маркування німецькою мовою

• Всі 4 блоки E-Flomo повністю оновлені компанією ENGEL
