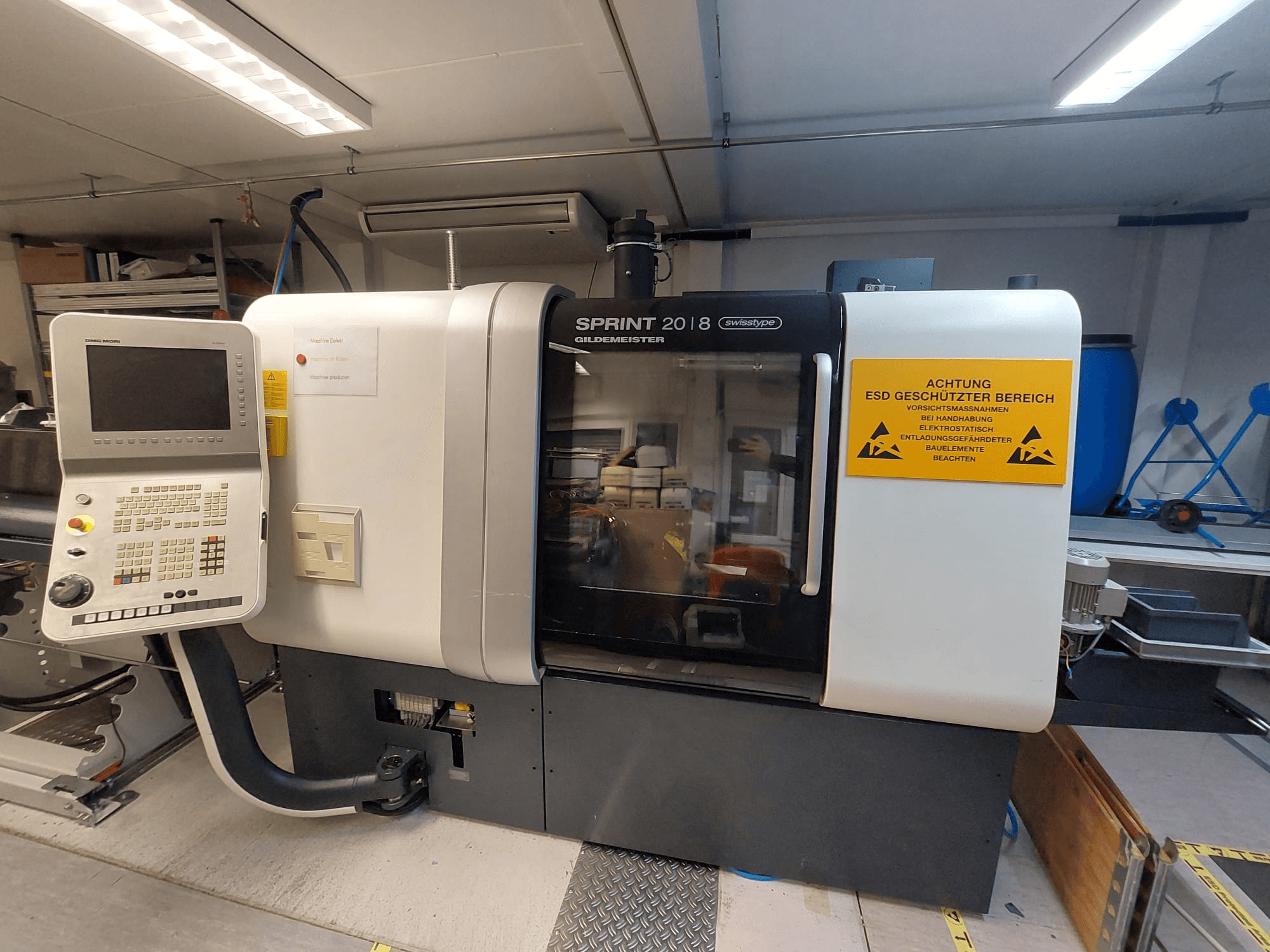

DMG MORI - Gildemeister Sprint 20/8 LinearDE-TUR-DMG-2016-00004

• Керування / ЧПК: Fanuc 31i з 15" кольоровим TFT монітором

• Система ЧПК: Fanuc 31i

• Осі: 6 + 2 осі / всього 8 осей

• Осі Y: 2

• Канали: 2

• Шпинделі: 2

Дані шпинделів

• Максимальний діаметр прутка: 20 мм (25 мм опціонально)

• Швидкість обертання контршпинделя макс: 10 000 об/хв

• Потужність шпинделя (S1): 3,7 кВт

Переміщення / ходи

• Хід Z1: 80 мм

• Хід Z2: 300 мм

• Швидке переміщення Y1: 40 м/хв (30 м/хв)

• Прискорення макс X1: 10 м/с ²

• Зусилля подачі S1 по осях Z1 / Z2 / X2 / Y2: 250 даН

• Сила подачі S1 вісь Y1: 500 даН

• Сила подачі лінійна вісь X1: 60 даН

Слайд 1

• Хід X1: 50 мм

• Хід Y1: 350 мм

• Позиції інструменту: 6 позицій, 12x12 мм

• Привідні інструменти: 5 вкл. шпиндель ESX16

Слайд 2

• Хід X2: 240 мм

• Позиції інструменту зовнішні: 4 позиції, 12x12 мм

• Внутрішні позиції інструменту: 4 позиції, Ø20 мм

• Привідні інструменти: 5 з ESX/16 (опція)

Охолоджуюча рідина

• Тип мастильно-охолоджуючої рідини: Емульсія

• Ємність бака для МОР: 250 л

• Продуктивність насоса охолоджуючої рідини макс: 120 л/хв

• Тиск охолоджуючої рідини: 1,5 бар

Електричні дані

• Електричне підключення: 400 V ±10%

• Частота: 50 Гц

• Запобіжник: 100 А

• Напруга керування: 24 В постійного струму

• Напруга освітлення: 24 В постійного струму

• Номінальний струм: 86 А

• Потреба в енергії: приблизно 56 кВА

• Тип мережі: Потрібен TN-S

Захист / умови експлуатації

• Клас захисту машини: IP67

• Клас захисту електричної шафи: IP54

• Температура навколишнього середовища від +10 до +35 °C

• Максимальна вологість: 75

• Висота установки макс: 1000 m

• Рівень шуму: <70 дБА

Функції ЧПУ

• Система вимірювання: Метрична або дюймова

• Роздільна здатність введення: 0,001 мм

• Діапазон подачі: Від 0,001 мм/об до швидкої

• Відміна подачі: 0-120%

• Швидкість обертання шпинделя: Програмовані оберти

• Орієнтація шпинделя: M5 або M19

• Системи координат: Декартова, полярна, циліндрична

• Постійна швидкість поверхні: Так

• Програмування інструменту: За допомогою даних інструменту

• Пам'ять зміщення інструменту: 200 зміщень

• Компенсація радіуса: G40 / G41 / G42

• Контроль терміну служби інструменту: Так (опція)

• Моніторинг інструменту: Монітор навантаження (опція)

• Зберігання програм: 1 МБ, до 1000 програм

• Інтерфейс Ethernet: Так

• Програмний ввід/вивід: Послідовний, клавіатура, PCMCIA, USB

• Цикли: Точіння, торцювання, прорізання канавок, нарізання різьби, свердління, точіння багатокутника

• Рівні підпрограм: До 4-х

• Синхронізація супортів: Так

• Програмування змінних: До 600 змінних

• Діагностика: Вбудований сходовий дисплей ПЛК, осцилограф

• Дисплей: 15" TFT LCD

• Мови: Кілька

Загальні дані

• Розміри машини: 2200 x 1050 x 1770 мм

• Час роботи: 12,276 h

• Час виконання програми: 4,426 h

• Застосування: Обробка магнію

Особливості верстата

• Пневматичний виштовхувач

• Синхронізація шпинделя

• Вісь С

Додаткове обладнання

• Конвеєр для відводу стружки

• Стіл подачі прутка
