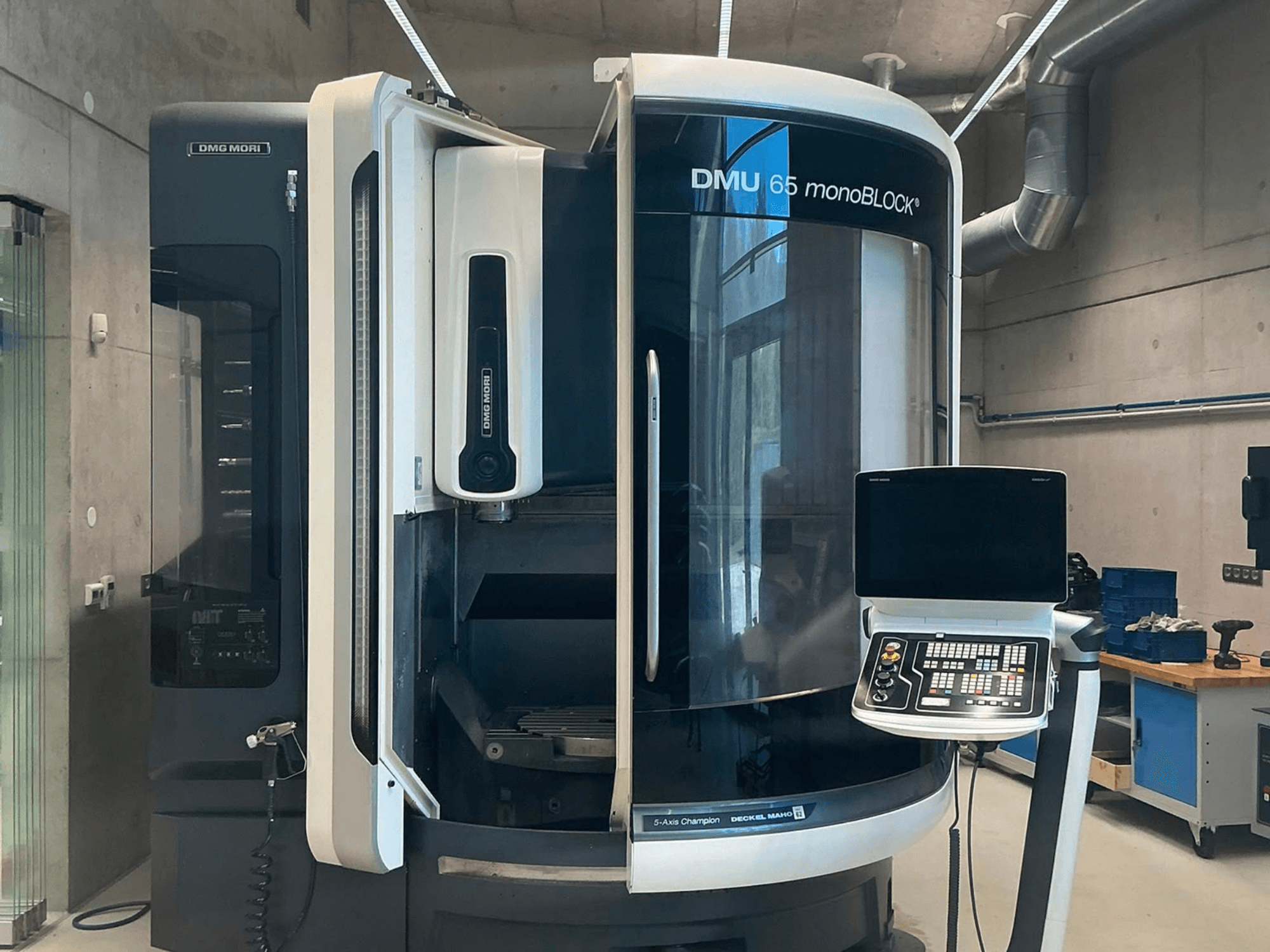

DMG MORI - DMU 65 monoBLOCKCZ-MIL-DMG-2016-00002

• Шпиндель: потужність 21 кВт (40 % робочого циклу) / 16 кВт (100 % робочого циклу); крутний момент 111 Нм (40 % робочого циклу); тяговий штифт DIN 69872

• Стіл: поворотний стіл (ось C) Ø650 мм, вбудований у жорсткий стіл розміром 800 × 650 мм

• Осі повороту/обертання: вісь А +120° / -120° від 0°; вісь С 360°; крутний момент/утримувальна сила осі А 3 400 Нм (100 % робочого циклу); Крутний момент утримання гідравлічного затиску осі A 6 200 Нм; крутний момент/утримання осі C 2 000 Нм (100 % тривалості роботи)

• Подача/швидкий хід: Швидкий хід по осях X/Y/Z 40 м/хв; максимальна подача по осях X/Y/Z 40 000 мм/хв; максимальне зусилля подачі по осі X 7 кН, по осі Y 13 кН, по осі Z 10 кН (усі при 100% тривалості роботи);

• Напрямні: Роликові лінійні напрямні на всіх лінійних осях

• Система вимірювання: Пряма, абсолютна, роздільна здатність 0,001 мм, магнітна (для Siemens)

• Управління: CELOS з Siemens 840D sl Operate, 21,5" мультитач-дисплей ERGOline

• Система зміни інструменту/магазин: Автоматична з подвійним захватом (вертикальна); 30-позиційний ланцюговий магазин HSK-A 63

• Стандарт охолодження/відведення стружки: лоток для стружки з вбудованим резервуаром на 500 л; стандартне управління стружкою через лоток

• Стан: Відмінний; лише 1 963 години роботи шпинделя (верстат використовувався виключно для виготовлення прототипів)

Додаткове обладнання

• Виробничий пакет (P-K0398): Конвеєр для стружки з баком для охолоджувальної рідини, стрічковий фільтр, внутрішня подача охолоджувальної рідини через шпиндель (IKZ) 40 бар / 23 л/хв, зовнішня подача охолоджувальної рідини 4 бар / 40 л/хв, промивання дверей

• Інтерфейс інструменту (P-M0039): Адаптація конуса інструменту для HSK-A63 (DIN 69893)

• Пістолет для промивання стружки (P-G0004): 2 бар / 40 л/хв

• Вимірювальний щуп (P-K0263): інфрачервоний контактний щуп Heidenhain TS 649

• Система вимірювання інструменту (P-K0405): лазер Blum для вертикального вимірювання довжини та діаметра інструменту

• Опція кінематики (P-K0224): набір інструментів 3D quickSET для перевірки/корекції конфігурації 4/5 осей

• Режим роботи 4 (P-H0038): Ручне втручання в робочу зону з відкритими дверцятами в умовах контрольованого процесу

• Електронне маховикове колесо (P-H0109): Siemens 840D

• Інструментальне оснащення в комплекті
