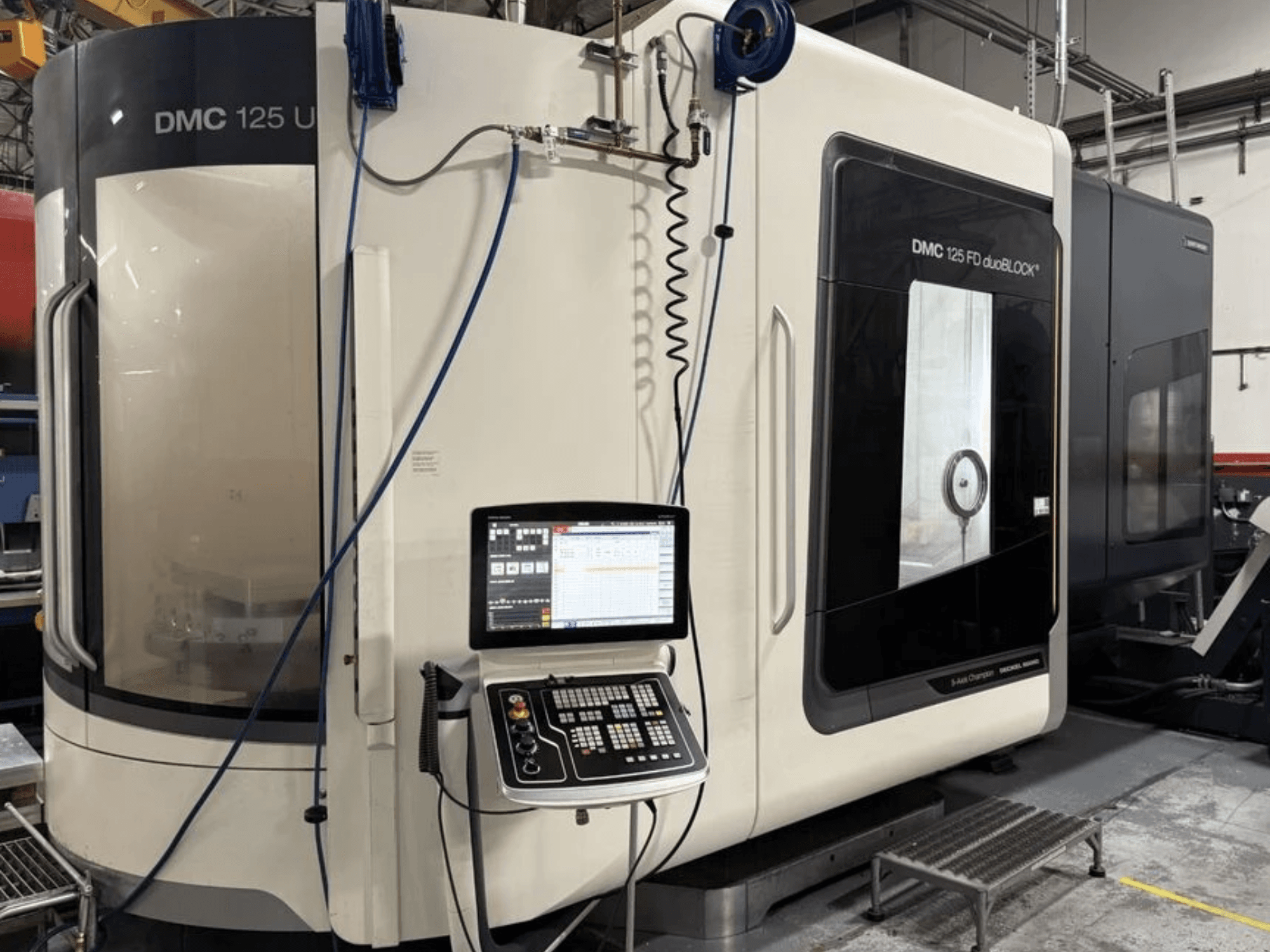

DMG MORI - DMC 125 U duoBLOCKDE-MIL-DMG-2022-00005

- Кількість осей: 5 осей (X, Y, Z, універсальна фрезерна головка з віссю B, поворотний стіл з ЧПУ з віссю C)

- Робоча зона / хід (X × Y × Z): 1 250 мм × 1 250 мм × 1 000 мм

- Головний приводний шпиндель: speedMASTER 15 000 об/хв (встановлено опцію HSK-A 63 за стандартом DIN 69893)

- Потужність шпинделя: 46 кВт (40 % ED) / 30 кВт (100 % ED)

- Крутний момент шпинделя: 200 Нм (40 % ED) / 130 Нм (100 % ED)

- Фрезерна головка: універсальна фрезерна головка з керованою віссю B

- Система управління: CELOS з Heidenhain TNC 640 (21,5" ERGOline Touch Control)

- Магазин інструментів: 3-колісний магазин з 273 гніздами

- Зберігання палет / автоматизація: RPS 7 (система зберігання круглих палет 7), що включає 5 палет (1 000 мм × 800 мм) + 2 машинні палети (загальна місткість системи — 7 палет)

- Виконання палет: «Blank» (без Т-образних пазів та сітчастого малюнка, з центрувальними втулками)

- Система охолодження: резервуар для охолоджувальної рідини об’ємом 980 л, внутрішня подача охолоджувальної рідини з частотним регулюванням (IKZ), регульована в діапазоні від 10 до 80 бар (теоретична продуктивність 31 л/хв)

- Фільтрація / витяжка: механічний пристрій для витяжки масляного та емульсійного туману (продуктивність 1 600 м³/год)

- Системи вимірювання та датчики: інфрачервоний контактний датчик Heidenhain TS 460, система вимірювання інструменту в зоні обробки Blum Laser DIGILOG, пакет програмного забезпечення для калібрування 3D quickSET

- Захист та налаштування верстата: MPC (система контролю захисту верстата), ATC (цикл налаштування за додатком)

- Ідентифікація інструменту: система ідентифікації інструменту за QR-кодом (зчитувач Datalogic)

- Допоміжне обладнання: поворотне оглядове вікно, конвеєр для стружки, пістолет для промивання охолоджувальною рідиною, подача стисненого повітря через центр шпинделя, електронне маховикове колесо

- Загальна вага верстата: 49 965 кг

- Загальна власна вага верстата: 46 915 кг

- Транспортні розміри базової верстата (Д × Ш × В): 650 см × 350 см × 375 см

- Габаритні розміри круглого сховища RPS7 (Д × Ш × В): 600 см × 450 см × 310 см

- Габарити магазину для коліс (Д × Ш × В): 500 см × 240 см × 350 см
