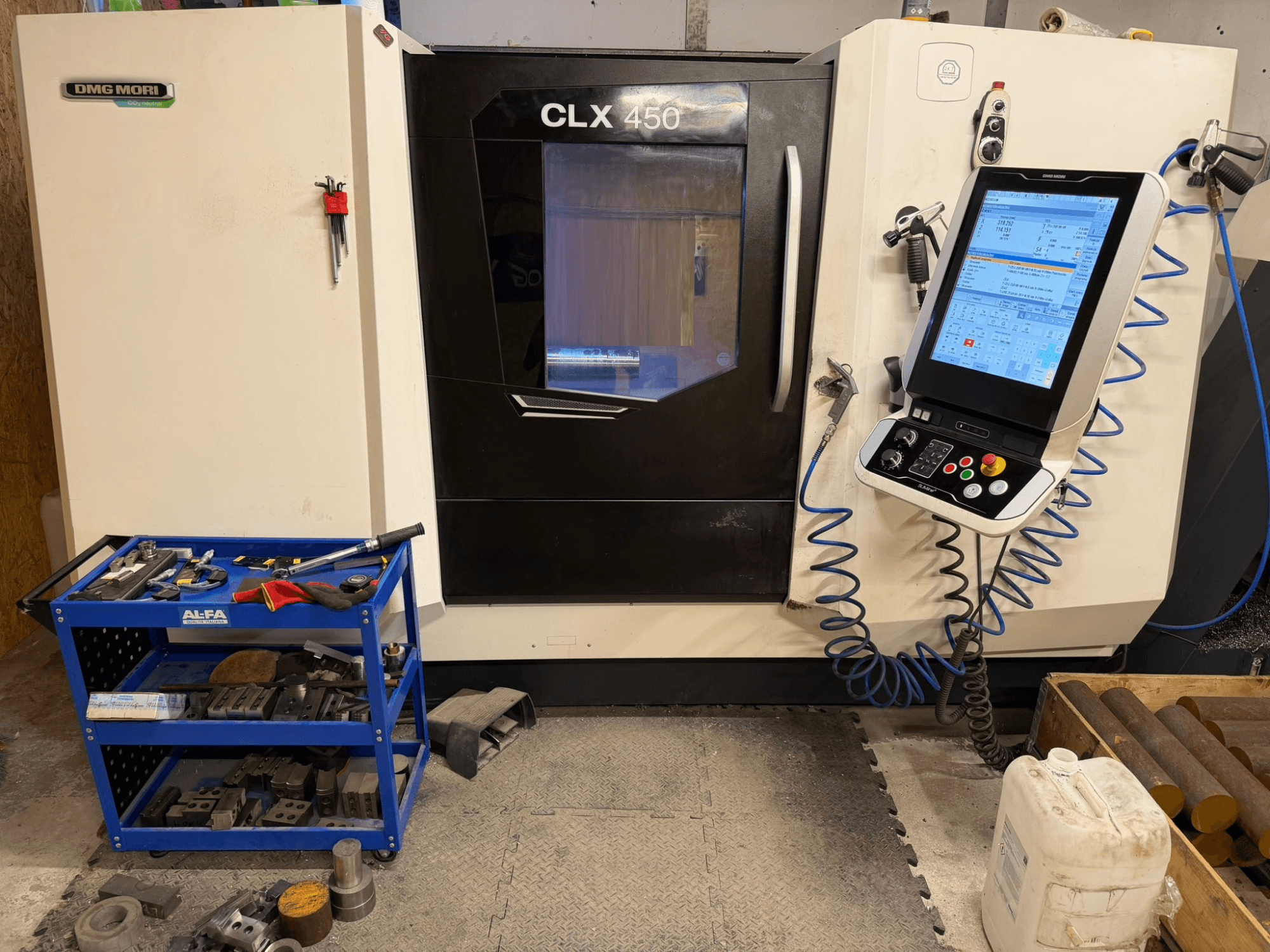

DMG MORI - CLX 450 V3 PL-TUR-DMG-2022-00002

• Версія: V3 (без осі Y); сконфігурований для точіння + фрезерування (вісь С)

• Робоча зона:

  • Поворотна станина: 650 мм

  • Поворотний поперечний супорт: 465 мм

  • Максимальний діаметр точіння: 400 / 315 мм

  • Швидке переміщення X/Z: 30 / 30 м/хв

• Осі: X, Z, C; точність позиціонування по осі C: 20 arcsec

• Головний шпиндель:

  • Шпиндель носовий: A2-8

  • Ємність прутка: 80 мм

  • Діаметр переднього підшипника: 130 мм

  • Варіанти діаметрів патрона: 210 / 250 / 315 мм

  • Потужність шпинделя (40% / 100%): 25,5 / 17 кВт

  • Максимальний крутний момент (40% / 100%): 426 / 283 Нм

• Револьверна головка (VDI 40):

  • 12 станцій (12 приводних)

  • Діаметр інструментальної станції: 40 мм

  • Потужність приводного інструменту: 5,44 кВт

  • Крутний момент приводного інструменту: 20 Нм

  • Максимальна швидкість приводного інструменту: 4000 об/хв

• Задня бабка:

  • Хід: 500 мм

  • Центральний інтерфейс: MK5

  • Макс. зусилля: 8 кН

• Напрямні / Кулькові гвинти: X/Z 40 × 10 мм

• Точність: Точність позиціонування X/Z: 5 / 10 мкм

• Місткість / Робочий діапазон:

  • Макс. довжина прутка: 80 мм

  • Гідравлічний патрон: Ø 254 мм (встановлений)

  • Отвір патрона: 82 мм

• Подача ЗОР і видалення стружки: Пістолет для ЗОР 5 бар; бак для стружки

• Управління: Siemens SLIMline multi-touch (19")

• Розміри та вага:

  • Вага без транспортера стружки: прибл. 4950 - 5050 кг

  • Вага з транспортером стружки: прибл. 5500 кг

• Примітки: Повний комплект з 12 приводними інструментальними станціями

Додаткове обладнання

• Конвеєр для відведення стружки (правобічне відведення)

• Гідравлічна задня бабка (з керуванням М-функцією)

• Система прямого вимірювання (вісь X)

• Зовнішній електронний маховик

• DMG MORI IoTconnector

• Інструментальний щуп Marposs

• Сигнальна вежа (4 кольори)

• Набір статичних тримачів інструменту VDI 40

• Набір приводних інструментів WTO (QuickFlex, ER32)
