DMG MORI - CLX 450 TC + Robo2goDE-TUR-DMG-2021-00001
Маєте додаткові запитання? Зв'яжіться з нами.
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

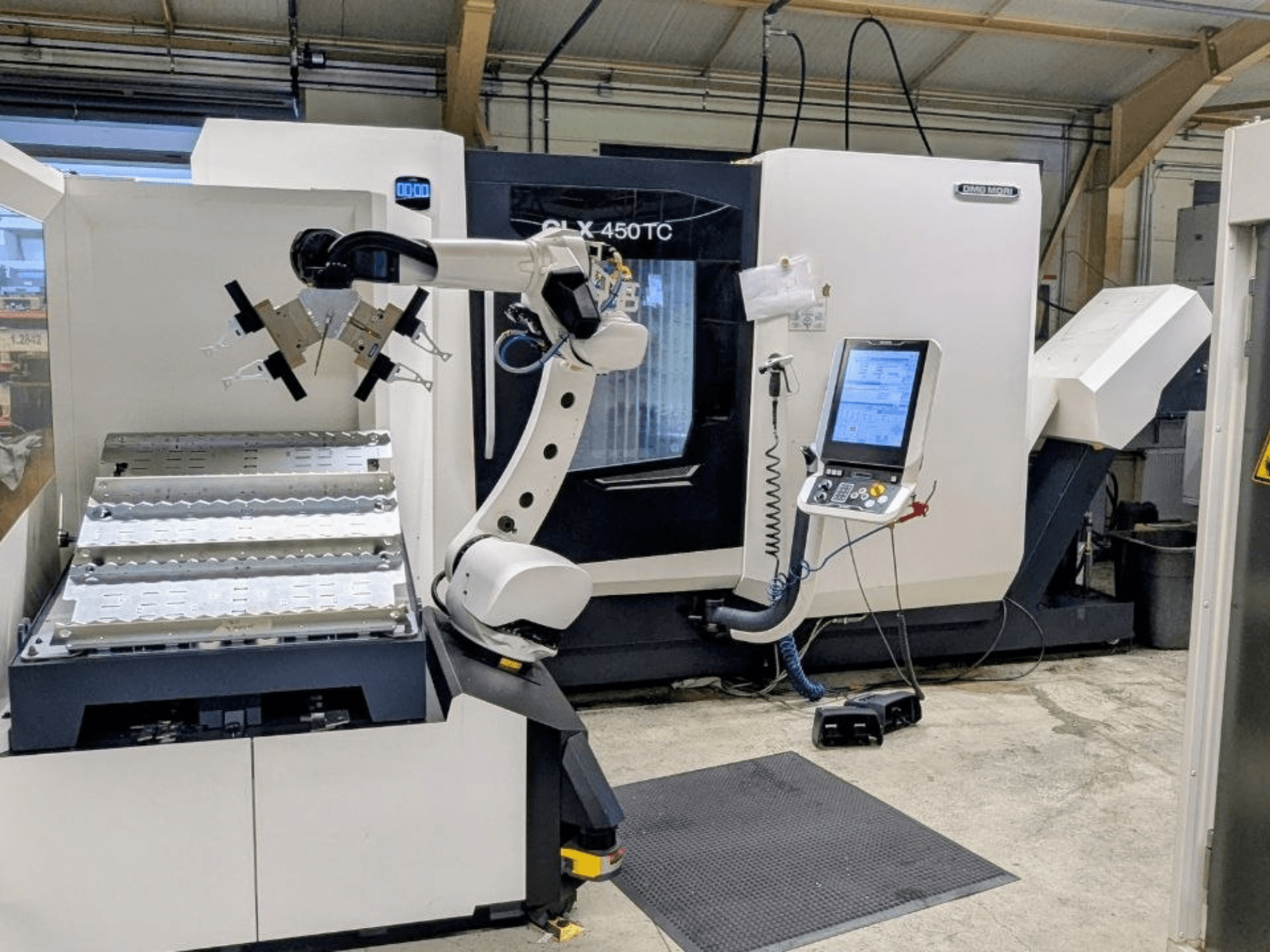

Цей 5-осьовий верстат DMG MORI CLX 450 TC + Robo2go був виготовлений у 2021 році. Він має діаметр обертання над станиною 500 мм, діаметр точіння 400 мм та максимальну довжину точіння 1100 мм. Верстат оснащений потужним фрезерним шпинделем із частотою обертання до 12 000 об/хв та інструментальним магазином на 30 позицій. Якщо ви шукаєте верстат із високою якістю токарної обробки, зверніть увагу на верстат DMG MORI CLX 450 TC + Robo2go, який ми пропонуємо до продажу. Звертайтеся до нас за додатковою інформацією.
Огляд
- бренд: DMG MORI
- рік: 2021
- МОДЕЛЬ: CLX 450 TC + Robo2go
- виробничі години: 1992
- тип програми: Поворот.
- Місцезнаходження: Німеччина
- тип машини: Горизонтальний токарний верстат
- марка блоку управління: SIEMENS
Технічна інформація - DMG MORI CLX 450 TC + Robo2go
Блок керування
- Марка керування: SIEMENS
- Модель керування: SINUMERIK 840D sl SLIMline
Розміри
- Висота машини: 2470 mm
- Довжина машини: 5190 mm
- Вага машини: 11200 kg
- Ширина машини: 2110 mm
Рух
- Кількість осей: 5
- Хід по осі X: 300 mm
- Хід по осі Y: 500 mm
- Хід по осі Z: 1100 mm
Технічні характеристики
- Протишпиндель: Так
- Приводні інструменти: Так
- Потужність шпинделя: 10.5 kW
- Швидкість шпинделя: 12000 RPM
- Охолодження через шпиндель: Так
- Кількість інструментальних станцій: 30
Додаткова інформація
Статус: демонстраційний/навчальний/виставковий зразок
Управління: Siemens SINUMERIK 840D sl SLIMline, 19-дюймовий мультисенсорний дисплей SLIMline
Прохід над станиною: 500 мм
Максимальний діаметр точіння: 400 мм
Максимальна довжина точіння: 1100 мм
Діаметр заготовки: 65 мм
Діаметр отвору головного шпинделя: 87 мм
Діаметр переднього підшипника: 130 мм
Швидкість згину: 485 об/хв
Крутний момент шпинделя (100 % навантаження): 275 Нм
Крутний момент шпинделя (при 40 % навантаженні): 345 Нм
Інтерфейс фрезерного шпинделя: HSK-A63 (DIN 69893)
Швидкість обертання фрезерного шпинделя: до 12 000 об/хв
Потужність фрезерного шпинделя (при 100 % навантаженні): 8,8 кВт
Потужність фрезерного шпинделя (при 40 % навантаженні): 10,5 кВт
Крутний момент фрезерного шпинделя (при 100 % навантаженні): 73 Нм
Крутний момент фрезерного шпинделя (при 40 % навантаженні): 90 Нм
Крутний момент утримання (у заблокованому стані): 850 Нм
Діапазон повороту: ±120°
Магазин інструментів: ланцюговий
Ємність інструментального магазину: 30 інструментів
Максимальний діаметр інструменту: 78 мм
Максимальний діаметр інструменту з сусідніми вільними гніздами: 125 мм
Додаткове обладнання, ціна за запитом
Гнучка система завантаження/розвантаження заготовок Robo2Go з 6-осьовим промисловим роботом
Змінний контейнер для заготовок з лотками
Ємність: до 88 деталей (Ø ≤ 60 мм); до 29 деталей (Ø ≤ 125 мм)
Вантажопідйомність робота: до 35 кг (модулі: 10 / 20 / 35 кг)
Основа захвату: трикутна з форсункою для продувки; ручне регулювання тиску
3-щелепний захват для деталей у патроні (внутрішні/зовнішні)
Мінімальна довжина заготовки: 20 мм
Діапазон зовнішнього діаметра: Ø20–100 мм (залежно від модуля)
Діапазон внутрішнього діаметра: Ø65–210 мм
Варіанти 3-щелепних захватів для деталей валів: Ø20–170 мм
Додаткові 2-щелепні захвати для деталей патронів/валів: Ø20–80 мм (деталі валів)
Лотки: максимальне навантаження 500 кг; заготовка Ø20–170 мм; довжина 120–950 мм; до 5 рівнів
Інтерфейси: електричний інтерфейс для Robo2Go, Profibus, додаткове стиснене повітря, додатковий Ethernet
Окремий термінальний блок управління; інтеграція в систему управління CELOS
Спеціальне покриття робота: RAL 9010
Верстат підготовлений до інтеграції в автоматизовану систему
*Можливі розбіжності між наведеними даними та фактичними значеннями
