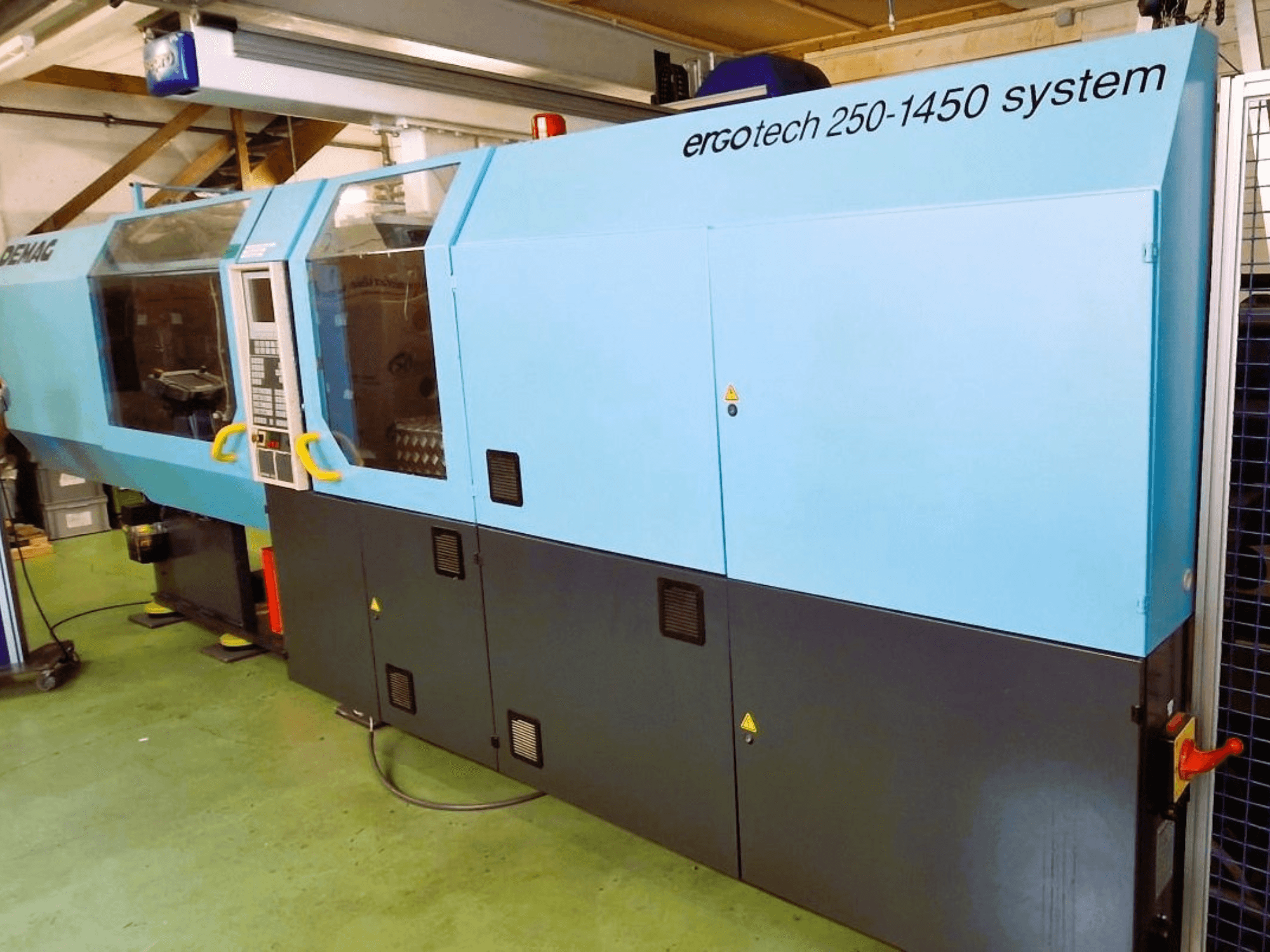

DEMAG - Ergotech System 250 - 1450CH-INJ-DEM-1995-00001

• Затискний пристрій:

  • Зусилля затиску: 2500 кН (сила утримання 2750 кН)

  • Хід відкривання макс.: 675 мм

  • Висота інструменту/форми: 330-710 мм

  • Чітка відстань між стяжками: 630 × 630 мм

  • Макс. відстань між інструментальними затискними пластинами: 950 × 950 мм

  • Макс. вага прес-форми: 3300 кг

  • Хід виштовхувача: 200 мм

  • Зусилля виштовхування: 80 кН (зусилля втягування 35 кН)

  • 5-точковий подвійний перемикач, компактний; змащені мастилом важелі перемикання з оптимізованими імпульсами

  • Опора для рухомої плити; регульовані по висоті плити для кріплення прес-форми

  • Індукційно загартовані стяжні планки (4-х кратні), верхні колони висувні

  • 3 швидкості відкриття/закриття прес-форми; сила затиску регулюється на IBED

  • Гідравлічний виштовхувач прес-форми; система вимірювання положення плит прес-форми

  • Автоматичне відключення охолодження прес-форми в разі несправностей

• Блок впорскування:

  • Блок впорскування: 1450

  • Діаметри шнеків: 50 / 60 / 70 мм (в даний час оснащений: 70 мм)

  • Співвідношення L/D: 20:1 (всі шнекові циліндри)

  • Максимальний хід шнека: 270 мм

  • Активна система втягування шнека; гідравлічне втягування шнека після витримки тиску або пластифікації

  • Окремо підігріваються зони циліндра; 5 самооптимізуючих контурів контролю температури (циліндр і сопло)

  • Регулювання швидкості за допомогою 10 опорних точок (багатокутний профіль)

  • Регулювання швидкості шнека за допомогою 6 ступенів

  • Регулювання тиску притискання: 10 ступенів (профіль багатокутника)

  • Впорскування за допомогою системи вимірювання переміщення (швидке / повільне)

  • Регульований протитиск; контроль подушки під час витримки під тиском

  • 2 3-швидкісна система лиття під тиском; двоступенева швидкість виштовхування

• Сопло:

  • Максимальний хід сопла: 440 мм

  • Глибина занурення сопла: 40 мм

  • Сила притискання сопла: 110 кН

• Продуктивність/дані:

  • Макс. вага деталі (PS): 927 g

  • Місткість заправного бункера: 110 л

  • Ємність масляного бака: 700 л

  • Насосний агрегат: 37 / 45 кВт

  • Електричне підключення: 380 В / 50 Гц

• Елементи керування та HMI:

  • Повністю керована машина для лиття під тиском; модульна конструкція

  • Енергозберігаючий гідравлічний насос управління DFE

  • Система заміни циліндрів з автоматичним перетворенням даних

  • Вбудована функція рампи для відкривання/закривання прес-форми

  • Термінал оператора IBED з 10-дюймовим РК-дисплеєм і 3,5-дюймовим дисководом для гнучких дисків

  • Введення заданих значень в барах, см³, мм/с або у відсотках

  • Графічна підтримка профілів впорскування

  • Збір даних процесу PDE (20 параметрів + 100 графіків циклів); управління процесом

  • Діагностика помилок у вигляді простого тексту

  • Передача даних процесу на інші машини ERGOtech

  • Програма вмикання/вимикання з ежекційним розпиленням

  • Функція довідки з дискети

• Інтерфейси та з'єднання:

  • EOAT / периферійна шина для підключення пристроїв

  • Інтерфейс V24 для друкованого принтера; програма принтера + друкована копія

  • Інтерфейс обробки VDMA 24465 (32-контактний)

  • Інтерфейс захисту інструменту (блокування виштовхувача)

  • Підключення інструменту за стандартом DIN

  • Комбінація розеток:

    • 2 × 220 В / 2 × 380 В + автоматичне відключення

    • Розетка 2×220 В + 1×380 В (SO)

  • Пневматичні клапани (3/2) для монтажної плити інструменту

  • Управління подачею охолоджуючої води: 8-ходовий (з можливістю розширення до 12-ходового)

  • Візуальний індикатор несправності (миготливе світло)

• Лакофарбове покриття:

  • Нижня частина антрацит; верхня частина синій/зелений/світло-сірий

Додаткове обладнання

• Робот Sepro (маніпулятор)

  • Горизонтальний хрестовий хід X: всього 3000 мм (X1 = 2580 мм / X2 = 420 мм)

  • Привід: серводвигун

  • Макс. швидкість руху: 4000 мм/с

  • Вихідна сторона: задня частина машини

  • Фіксована висота основи прибл.: 480 мм

• Бункер для матеріалу

• Регулятор температури з графічним записом

• Регулятор подачі охолоджуючої води: 8-позиційний, з можливістю розширення до 12-позиційного

• Стійке кріплення машини (віброгасильні ніжки)
