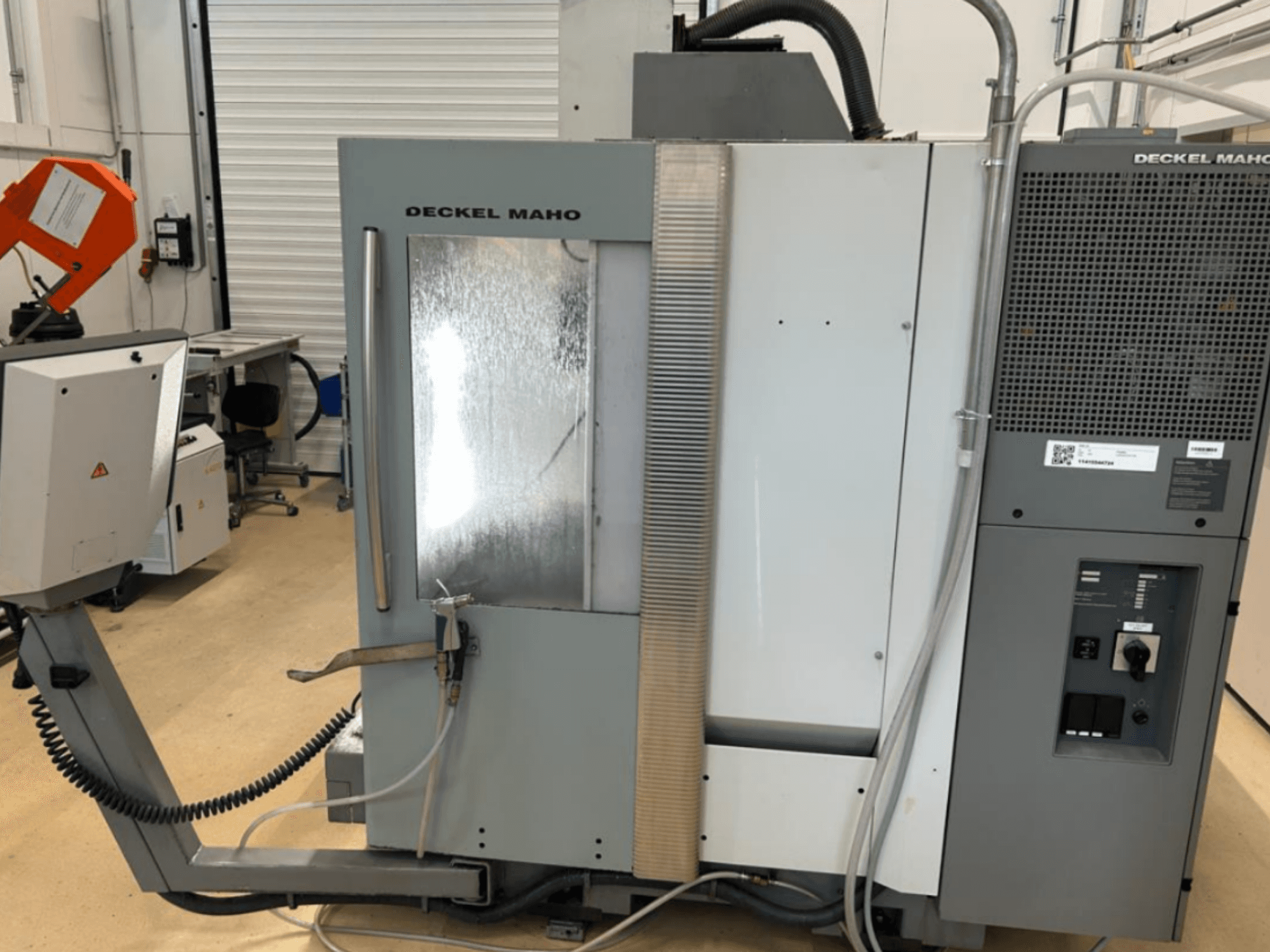

DECKEL MAHO - DMU 50DE-MIL-DEC-2005-00007

- Тип столу: цифровий поворотний стіл

- Розміри столу: діаметр 630 мм × 500 мм

- Макс. навантаження на стіл: 200 кг

- Діапазон повороту: 115 градусів (-5 / +110)

- Характеристики столу: цифрові приводи, гідравлічне затискання (лише в режимі позиціонування), електронний індикатор кута, трансформація площини

- Діапазон частоти обертання шпинделя: 20 – 10 000 об/хв (безступінчасте регулювання)

- Потужність приводу (100 % / 40 % робочого циклу): 9 кВт / 13 кВт

- Крутний момент (робочий цикл 40 %): 82 Нм

- Система вимірювання: пряма лінійна система вимірювання X/Y/Z

- Роздільна здатність введення X/Y/Z: 0,01 мм

- Допуск позиціонування X/Y/Z: 0,010 мм

- Швидкість швидкого переміщення по осях X/Y/Z: 24 м/хв

- Швидкість подачі: 20 м/хв

- Тип змінювача інструментів: ланцюговий магазин з подвійним захватом

- Ємність магазину інструментів: 30 позицій для інструментів SK40 (DIN 69871)

- Макс. діаметр інструменту: від D80 до D130 мм (залежить від швидкості)

- Макс. довжина інструменту: 290 мм

- Макс. вага інструменту: 6 кг

- Ємність системи охолодження: 80 л

- Електричне підключення / потужність: 17 кВА

- Макс. сила струму (Jn max): 28 А

- Запобіжник / захист мережі: 35 А

- Напруга: 400 В / 230 В / 24 В

- Частота: 50 Гц

- Габаритні розміри (Д × Ш × В): 4 860 мм × 4 350 мм × 2 424 мм

- Транспортні розміри (Д × Ш × В): 2 210 мм × 2 120 мм × 2 150 мм

- Транспортна вага: 4,05 т (4 050 кг)

Додаткове обладнання:

Праві двері кабіни, режим роботи 4, перемикач охолоджувальної рідини/повітряного обдуву, фарбопульт, інфрачервоний контактний датчик Heidenhain TS641, електронне маховикове колесо, додатковий інтерфейс V24 RS232 у/на шафі, інтерфейс MDE (ввімкнення верстата, робота верстата, лічильник деталей), Креслення масляного піддону, німецька документація, 3D-модель верстата для кінематичного моделювання (формати IGES, STEP), у комплекті велика кількість тримачів інструменту SK40 (DIN 69871)
