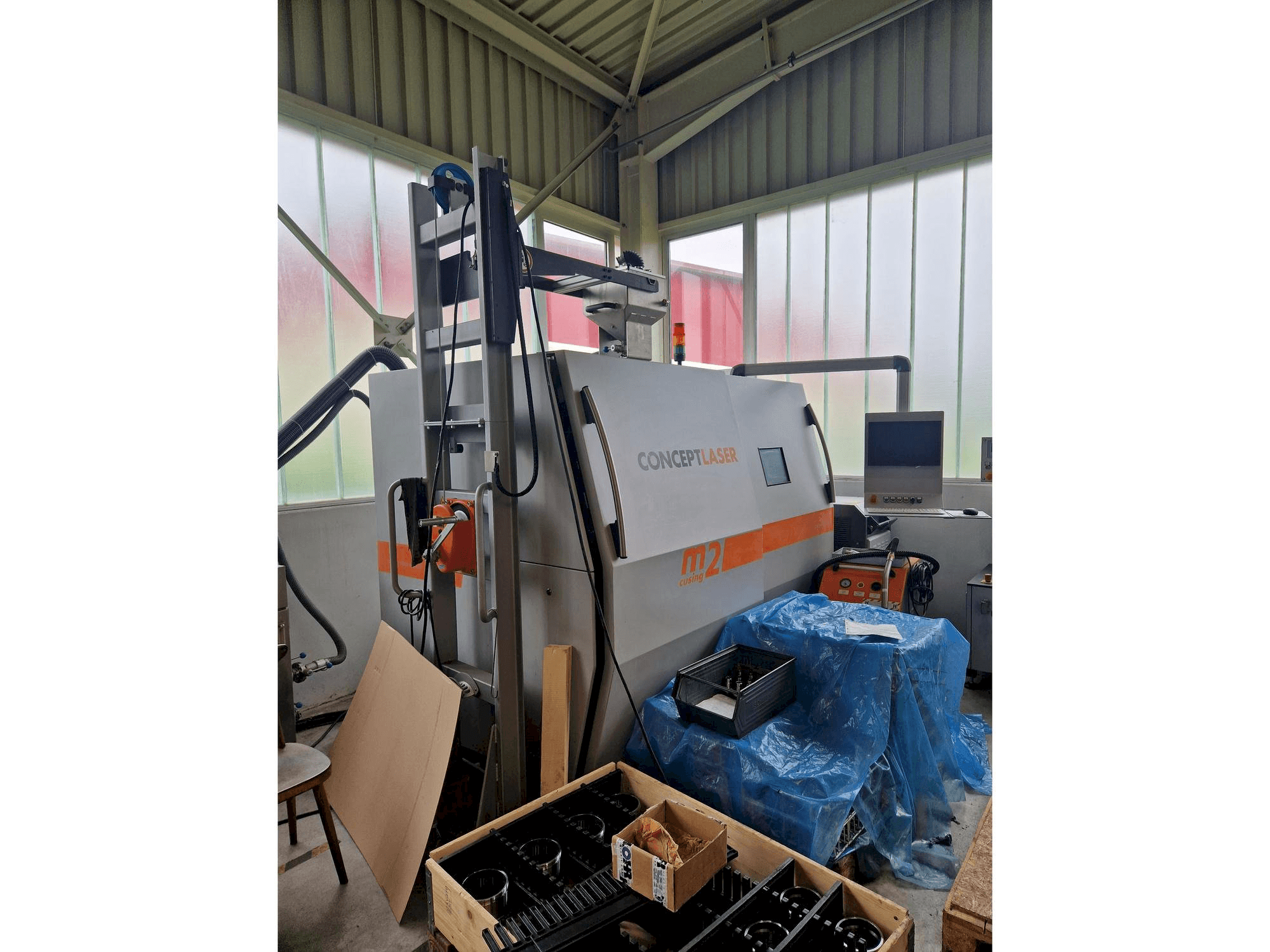

CONCEPT LASER - Laser M2 cusingDE-3DP-CON-2015-00001

Переваги машини

Технічні переваги машини

• Поле експозиції: 90x90 мм

• Висота установки: 100 мм

• Довжина хвилі: 1070 мм

• Потужність: 200 - 400 Вт

Вага:

Загальна вага: близько 2,240 кг

Вага верстата M2: бл. 2,000 кг

Лазерна система: близько 170 кг

Блок витяжки та фільтрації: бл. 70 кг

Розміри (в мм):

Вся система: приблизно 5 900 (Д) × 4 200 (Ш) × 3 009 (В)

Машина M2: прибл. 2 440 (Д) × 1 630 (Ш) × 2 354 (В)

Лазерна система: прибл. 610 (Д) × 1 200 (Ш) × 1 120 (В)

Блок витяжки та фільтрації: прибл. 550 (Д) × 550 (Ш) × 1 450 (В)

Стандартна версія:

Розміри робочої камери: 250 × 250 × 280 мм (Д × Ш × В)

Розміри дозуючої камери: 250 × 250 × 280 мм (Д × Ш × В)

Об'єм робочої камери: бл. 18 дм³

Об'єм дозуючої камери: прибл. 18 дм³

Висота будівлі: 280 мм плюс товщина будівельної плити

Площа експозиції: 245 × 245 мм

Зменшення робочої камери (100 мм):

Розміри робочої камери: 100 × 100 × 100 мм

Розміри дозуючої камери: 100 × 100 × 100 мм

Об'єм робочої камери: бл. 1 дм³

Об'єм дозуючої камери: бл. 1 дм³

Висота будівлі: 100 мм плюс товщина будівельної плити

Площа експозиції: 90 × 90 мм

Зменшення будівельного простору (80 мм):

Розміри будівельної камери: 80 × 80 × 100 мм

Розміри дозуючої камери: 80 × 80 × 100 мм

Об'єм робочої камери: бл. 0,64 дм³

Об'єм роздавальної камери: бл. 0,64 дм³

Висота будівлі: 100 мм плюс товщина будівельної плити

Площа експозиції: 70 × 70 мм

Зменшення будівельного простору (50 мм):

Розміри будівельної камери: 50 × 50 × 100 мм

Розміри дозуючої камери: 50 × 50 × 100 мм

Об'єм робочої камери: бл. 0,25 дм³

Об'єм роздавальної камери: бл. 0,25 дм³

Висота будівлі: 100 мм плюс товщина будівельної плити

Площа експозиції: 40 × 40 мм Подовження роздавальної камери

Розміри робочої камери: 250 × 250 × 280 мм (Д × Ш × В)

Розміри роздаткової камери: 250 × 250 × 480 мм (Д × Ш × В)

Об'єм робочої камери: близько 18 дм³

Об'єм роздавальної камери: прибл. 30 дм³

Висота будівлі: 280 мм плюс товщина будівельної плити

Площа експозиції: 245 × 245 мм

Електричні підключення:

Підключення живлення: 3/N/PE ЗМІННОГО СТРУМУ 400 В, 32 А

Споживана потужність, макс.: 7,4 кВт

Підключення до мережі: Ethernet 100 Мб/с, підключення до машини: Гніздо RJ45

Підключення стисненого повітря:

Тиск газу: 6-10 бар

Якість: DIN ISO 8573-1 Клас 1.6.1

Максимальна швидкість потоку: 100 л/хв

Підключення інертного газу (аргон):

Тиск газу: 5 бар

Чистота: ≥ 3.0

Підключення інертного газу (азот):

Тиск газу: 5 бар

Чистота: ≥ 2,5

Робочі характеристики

Швидкість виробництва: від 2 см³/год до 20 см³/год (залежить від матеріалу)

Швидкість сканування: макс. 7 м/с

Товщина шару LaserCUSING®: 20 мкм - 50 мкм

Витрата захисного газу: прибл. 2 м³/год

Лазерна система

Тип лазера: Волоконний лазер 200F або 400F

Клас захисту: Клас лазерного захисту 4

Потужність: макс. 200 Вт 400 Вт (режим CW)

Довжина хвилі: 1,070 нм (інфрачервоний)

Діаметр лазерного променя: 50 мкм

Умови навколишнього середовища

Температура зберігання і транспортування: від -20 до 35 °C (від -4 до 95 °F)

Робоча температура: від 15 до 35 °C (від 59 до 95 °F)

Зміна температури: макс. 2 °C/год (2 °F/год)

Відносна вологість: макс. 80% (без конденсації)

Висота установки: макс. 2 000 м над рівнем моря

Аксесуари в комплекті:

Сито і шейкер, генератор азоту, буферна ємність, пилосос для вологого прибирання порошку, система фільтрів, 5 притискних пластин
