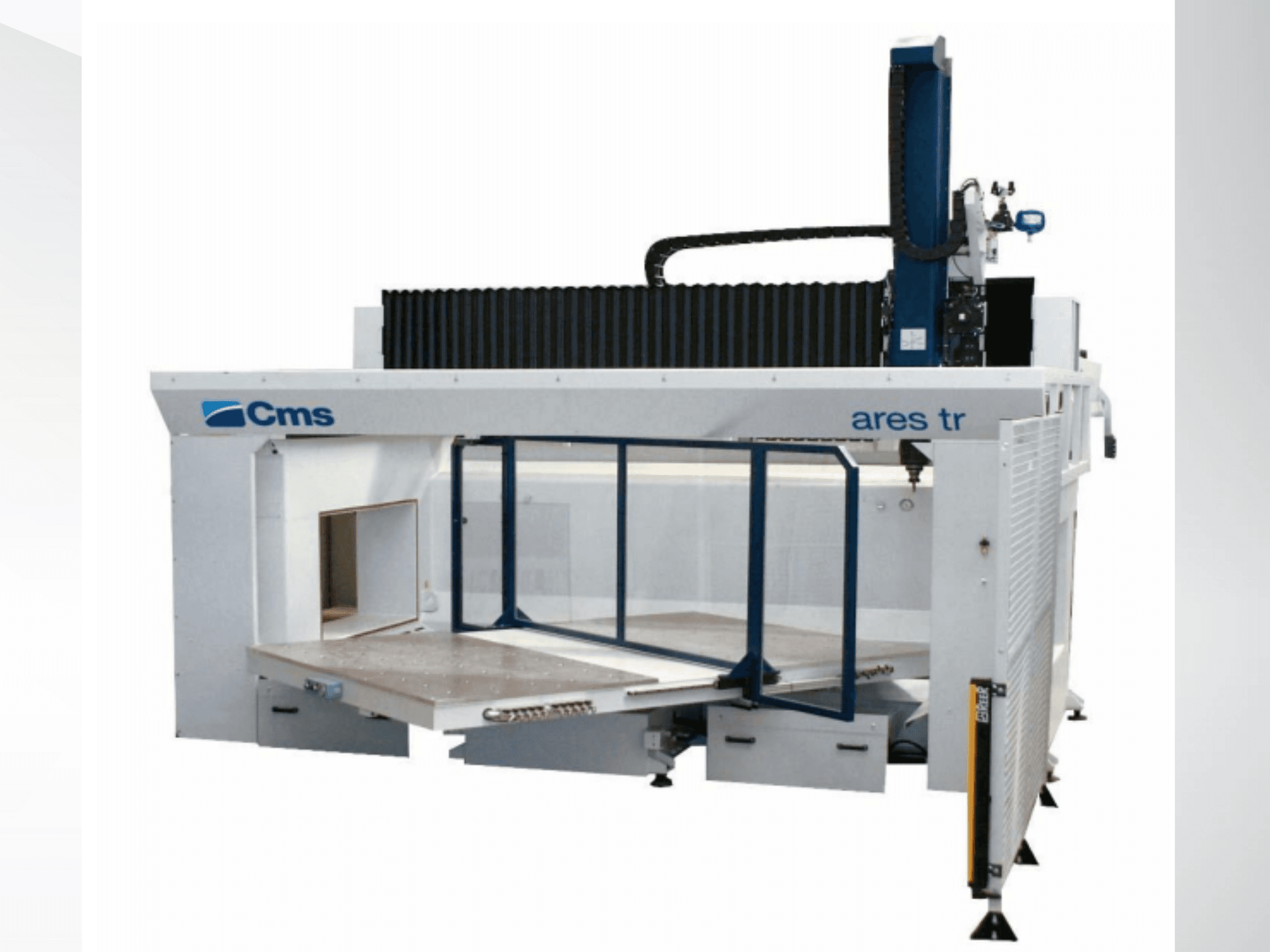

CMS - ARES-3618-TR-PX5-Z1200 US-MIL-CMS-2022-00001

Додаткова інформація

• Сокири: 5

• Тип 5-осьовий високошвидкісний портальний обробний центр

• Конструкція: Рухомий міст; фіксований стіл; всі 5 осей інтерпольовані

• Контролер: FANUC 31i-B5

• Особливості: Безпека з подвійною перевіркою, високошвидкісне плавне ЧПК, 3D-компенсація фрези, гвинтова інтерполяція, нахил робочої площини, масштабування і т.д.

• ПК: промисловий ПК HP, Windows 7 (32-біт), 2 ГБ оперативної пам'яті, 250 ГБ жорсткого диска

• Потужність шпинделя: 15 кВт (S1) / 19 кВт (S6-40%)

• Максимальна швидкість: 24000 об/хв

• Крутний момент: 12,1 Нм (S1) / 15,4 Нм (S6)

• Охолодження: Рідинне (замкнутий контур)

• Інтерфейс інструменту: HSK 63F

• Підшипники: Керамічні (передній і задній)

• Швидкість переміщення: 80 м/хв (X, Y) / 70 м/хв (Z)

• Прискорення: 3 м/с²

• Точність (VDI-DGQ 3441):

• X: ±0,055 мм | Повторюваність ±0,027 мм

• Y: ±0,040 мм | Повторюваність ±0,020 мм

• Z: ±0,080 мм | Повторюваність ±0,040 мм

• Інструментальний магазин:

• Тип: 8-позиційний автоматичний пристрій для зміни інструменту

• Вага інструменту: 3 кг (макс. 20 кг загалом)

• Максимальний діаметр інструменту: 200 мм

• Максимальна довжина інструменту: 265 мм (ззаду) / 165 мм (спереду)

• Поворотний стіл: Двостолова платформа з ЧПК (час обертання ~ 7 с)

• Розмір столу: 2 × (2400 × 1115 мм)

• Вакуумні столи: 2 × (1900 × 1100 мм), алюміній, товщина 28 мм

• Вакуумна система: 2 × сухі роторні насоси, 100 м³/год кожен, 3 кВт на насос, 10 з'єднань на колектор, всього 2 колектора

• Мінімальна система змащення: Масляний туман з баком на 3 л

• Система вирівнювання: RENISHAW TS27R + калібрована лінійка

• Повітродувка з деіонізованим повітрям для зняття статичного електрики

• Захист сильфона: X/Y сильфон + Z подвійні скребки

• Електрична шафа: IP54, з кондиціонером

• Система стисненого повітря: 6 бар (90 PSI)

• Кольори машини: RAL 7035 (світло-сірий) та RAL 7037 (пильно-сірий)

• Вимоги до електроживлення:

• Напруга: 480 В ± 5%, 3 фази, 60 Гц (трансформатор UL в комплекті)

• Встановлена потужність: приблизно 50 кВт

• Аксесуари в комплекті:

• 8 тримачів HSK 63F

• 8 цанг ETS 32/40

• Пристрій для попереднього налаштування інструменту

• Стандартні гайкові ключі та ключі

• Посібники на компакт-дисках (верстат і керування)
