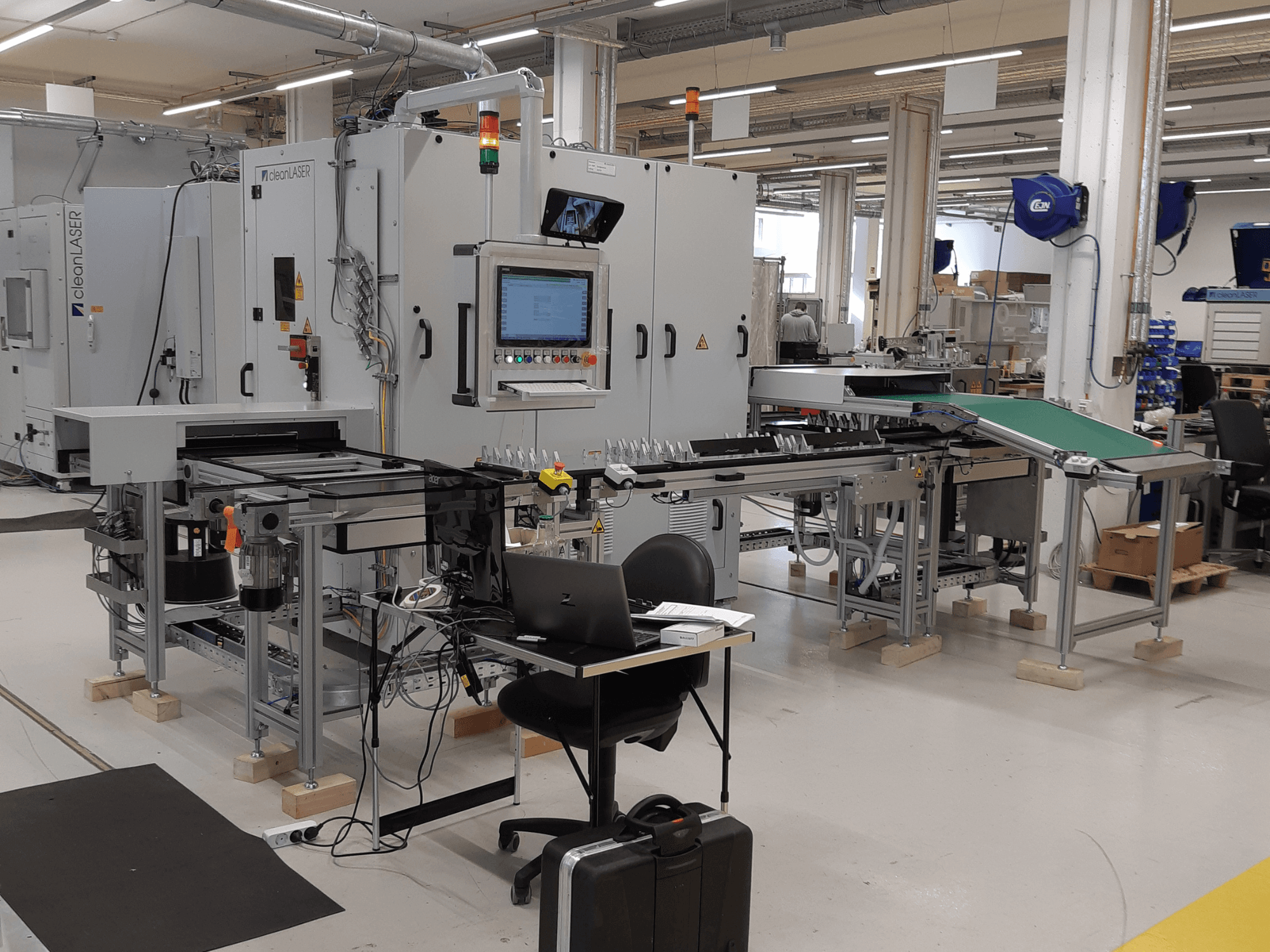

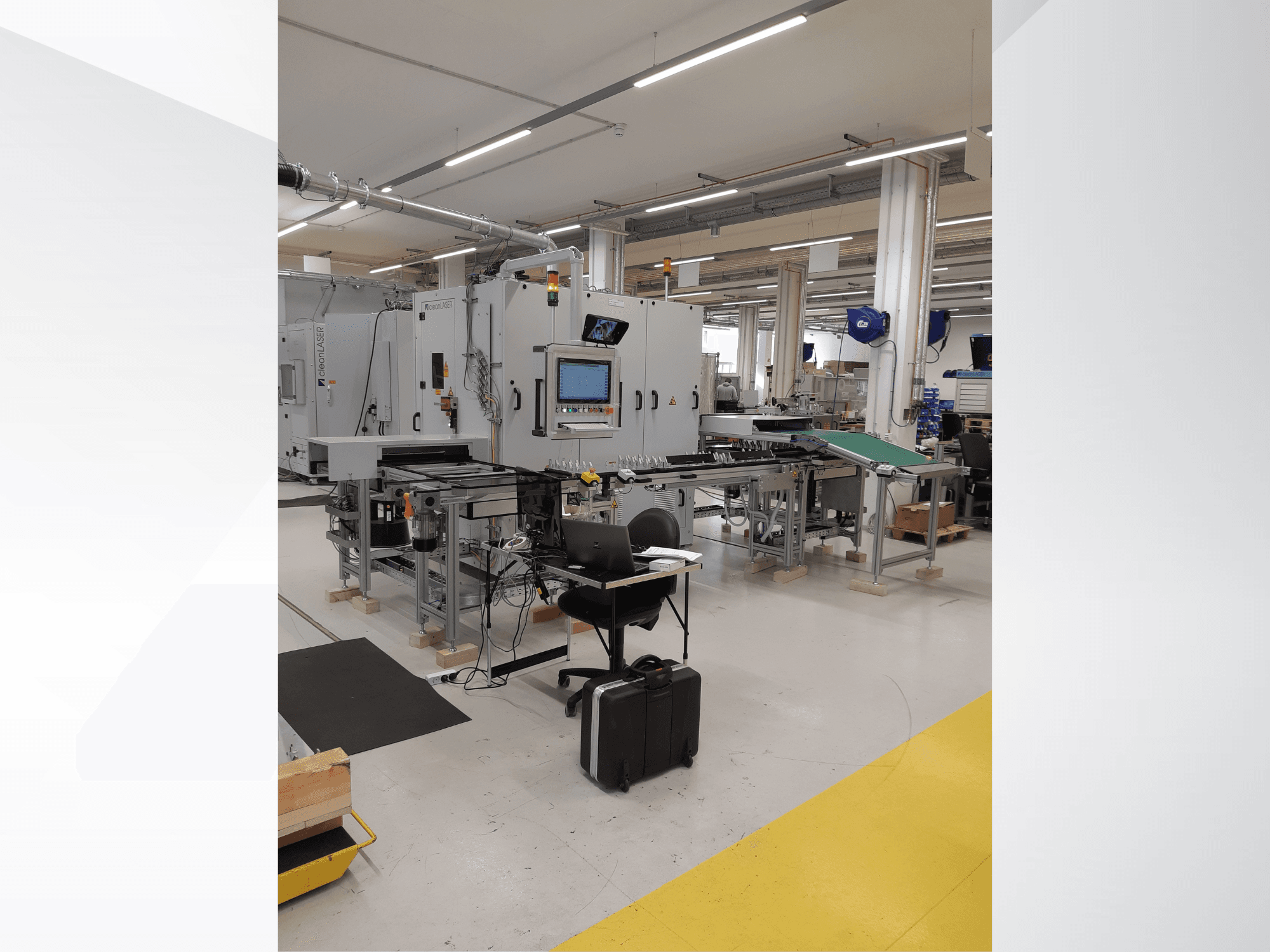

CLEAN LASER - clean CELL 3220DE-OTH-OTH-2021-00001

• Тип обладнання: Автоматизована робототехнічна лазерна очисна установка

• Джерело лазерного випромінювання: лазер середньої потужності cleanLASER CL600

• Тип лазера: твердотільний лазер з діодним накачуванням (DPSSL)

• Довжина хвилі лазера: 1064 нм

• Режим роботи лазера: імпульсний (нс)

• Середня потужність лазера: 600 Вт ±5 %

• Довжина хвилі лазера вирівнювання: 658 нм

• Потужність лазера вирівнювання: 28 мВт

• Система охолодження: вбудована система водяного охолодження

• Додатковий охолоджувач: Cooler ONE Plus Air (з повітряним охолодженням)

• Тип волоконно-оптичного кабелю: кварцовий волоконно-оптичний кабель

• Довжина волокна: 10 м

• Геометрія волокна: квадратна

• Діаметр захисного шланга: 21 мм

• Оптична система: STAMP 25 2D Optics

• З'єднання оптики: 90°

• Фокусна відстань: 163 мм

• Марка блоку керування: Siemens

• Модель блоку керування: ПЛК SIMATIC S7-1500

• Система приводу: сервоприводи Siemens 1FK7

• Система лінійних осей: 3-осьова портальна система

• Максимальне навантаження на вісь: приблизно 25 кг

• Швидкість осей (X/Y): >200 мм/с

• Інтерфейс зв’язку: Profinet

• Цифрові входи/виходи: стандартні

• Програмне забезпечення: cleanSTUDIO / cleanCONTROL

• Промисловий ПК: 19-дюймовий ПК у стійці

• Ємність SSD: 256 ГБ

• Оперативна пам'ять: 8 ГБ

• Процесор: Intel Core i5 (мінімум) або еквівалент

• Робот: робот ABB

• Захват: захват для 2 деталей

• Конвеєрна система: система транспортування Bosch TS2

• Система завантаження: ручне завантаження носіїв деталей

• Довжина розвантажувального конвеєра: приблизно 4,8 м

• Система витяжки: ULT Maxi Plus

• Продуктивність вентилятора: макс. 4 000 м³/год

• Максимальний тиск: 3 300 Па

• Фільтрувальні картриджі: 4 × 600 мм

• Ємність пилозбірника: 200 л

• Потужність витяжної системи: 5 кВт

• Живлення: 400 В, 3-фазне

Додаткові фотографії надаються за запитом.
