Citizen - MIYANO VC-03DE-TUR-CIT-2017-00001
Маєте додаткові запитання? Зв'яжіться з нами.
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

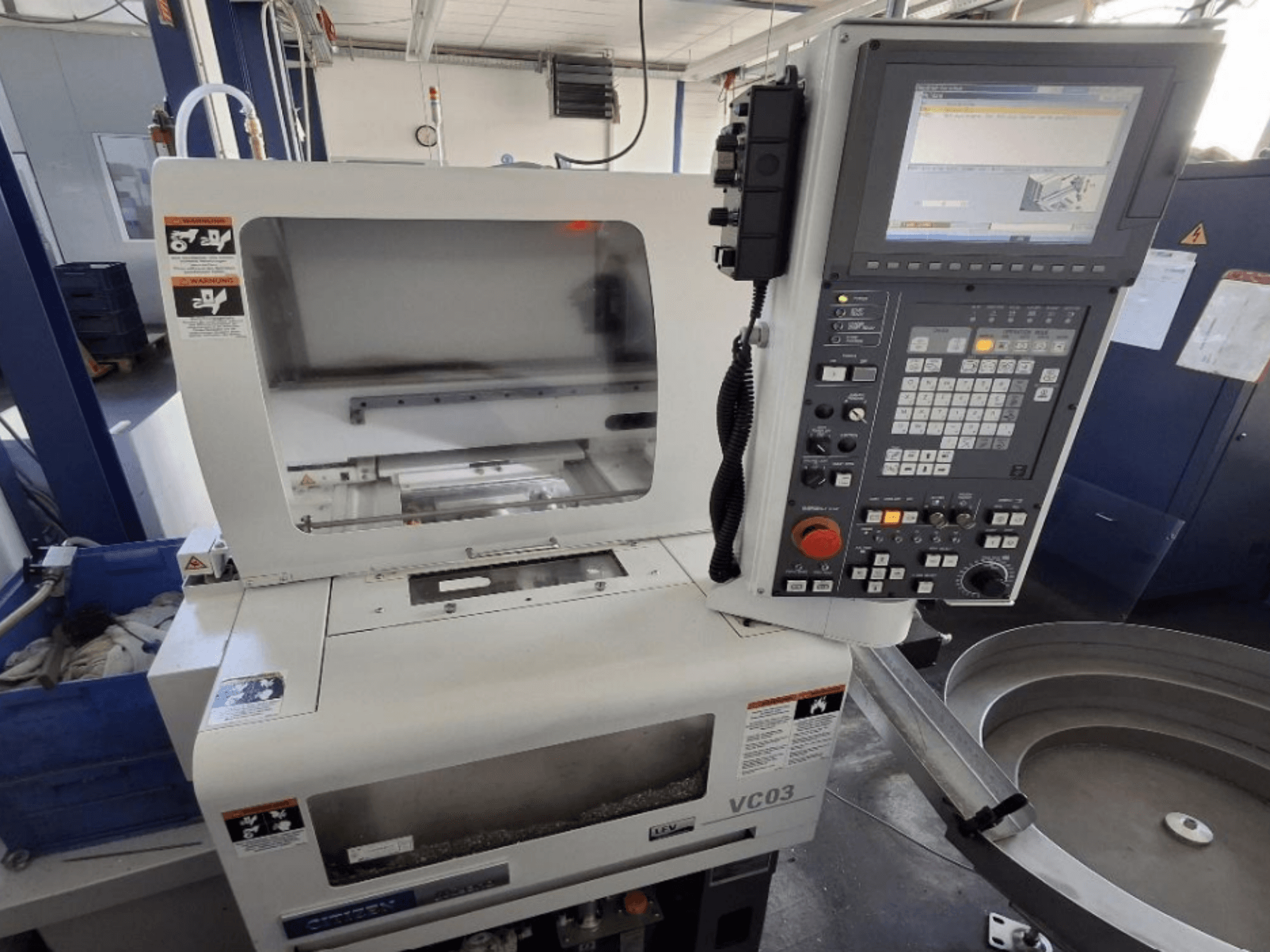

Горизонтальний токарний верстат 2017 року випуску. Citizen MIYANO VC-03 має максимальний діаметр точіння 45 мм і довжину точіння 50 мм. Він має високу швидкість переміщення 20 м/хв по осі X і 30 м/хв по осі Z, а також надійну швидкість обертання шпинделя до 8000 об/хв¹. Якщо ви хочете отримати високоякісні токарні можливості, зверніть увагу на токарний верстат Citizen MIYANO VC-03, який ми пропонуємо до продажу. Зв'яжіться з нами для отримання більш детальної інформації.
Огляд
- бренд: Citizen
- рік: 2017
- МОДЕЛЬ: MIYANO VC-03
- виробничі години: 3888
- тип програми: Поворот.
- Місцезнаходження: Німеччина
- тип машини: Горизонтальний токарний верстат
- марка блоку управління: MITSUBISHI
Технічна інформація - Citizen MIYANO VC-03
Блок керування
- Марка керування: MITSUBISHI
- Модель керування: FCA 70 LPC-V (M70V series)
Розміри
- Висота машини: 1705 mm
- Довжина машини: 1683 mm
- Вага машини: 1500 kg
- Ширина машини: 700 mm
Рух
- Кількість осей: 2
- Хід по осі X: 180 mm
- Хід по осі Z: 200 mm
Технічні характеристики
- Протишпиндель: Ні
- Приводні інструменти: Ні
- Потужність шпинделя: 3.7 kW
- Швидкість шпинделя: 8000 RPM
Додаткова інформація
- Час роботи (з увімкненим живленням): 8494 год
- Час різання / час роботи: 3888 год
- Кількість оброблених заготовок: 8536
- Вхідна напруга: AC 200 В, 3 фази, 50/60 Гц
- Номінальна потужність: 11 кВА
- Струм повного навантаження: 32 А
- Номінальний струм відключення при короткому замиканні: 2,5 кА
- Макс. Діаметр точіння: φ45 мм (високоточний повітряний патрон) / φ40 мм (цанговий патрон)
- Макс. Довжина точіння: 50 мм
- Макс. Довжина точіння з пристосуванням: 40 мм (фіксована: 35 мм)
- Форма носа шпинделя: Надзвичайно пласка
- Макс. Частота обертання шпинделя: 8000 хв¹ (Стандартно: 60 - 6000 хв¹)
- Шпиндель Діаметр витяжної труби / Діаметр наскрізного отвору: Ø10 мм
- Кількість супортів для інструменту: 1
- Форма супорта: Гребінчастий тип інструменту, горизонтальний
- Кількість керованих осей: 2 осі (осі X і Z одночасно)
- Двигун подачі по осі X: 2,7 кВт
- Двигун подачі по осі Z: 5,8 кВт
- Швидкість переміщення (вісь X): 20 м/хв
- Швидкість переміщення (вісь Z): 30 м/хв
- Розмір інструменту / розмір хвостовика: 20 мм (опції: 10, 12, 16)
- Кількість інструментів (стандарт): 5
- Розмір отвору для свердління: φ20 мм
- Ємність мастильно-охолоджувальної рідини: 90 літрів
- Швидкість подачі насоса охолоджуючої рідини: 110 / 145 л/хв (50/60 Гц)
- Потужність насоса ЗОР: 0,18 кВт
- Тиск подачі пневматичного повітря: 0,5 МПа
- Ємність бака для мастила: 0,8 л
- Тип мастильного насоса: MLZ (об'єм подачі за один постріл: 1,5 - 2,5 куб.см)
- Висота центральної лінії шпинделя: 875 мм
- Тип навантажувача: Портальний навантажувач (тип R) - 2 керовані осі, 1 каретка, 2 захвата
- Навантажувач макс. Розмір заготовки: φ40 x 40 мм
- Максимальне навантаження Вага заготовки: 250 г
- Швидкість подачі завантажувача (ліворуч/праворуч) 108 м/хв
- Швидкість подачі навантажувача (вгору/вниз): 90 м/хв
- Система приводу навантажувача: Рейковий привід
- Обладнання для автоматизації не входить в комплект поставки: Система подачі Fa. Steyer, сепаратор / подача через конвеєр, вивантажувальний конвеєр з бункером для готових деталей
- Включені функції: Осцилююче різання (LFV), пневматичний силовий патрон, тримачі інструменту, блокування захисту від бризок, освітлення верстата, обдув (інструмент і шпиндель), специфікація CE, індикатор рівня охолоджуючої рідини, автоматичне відключення живлення, світлодіодна сигналізація
*Можливі розбіжності між наведеними даними та фактичними значеннями
